循环水多路分配集成水歧管组件

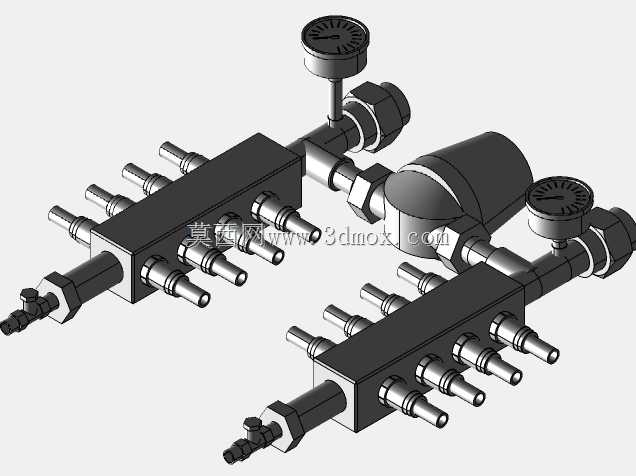

该组件面向模具温控、液压站冷却、工艺循环水及小型换热系统的集中配管需求，将多路进出水、压力监测与粗过滤整合在同一阀岛上，减少现场分散接管带来的泄漏点与排布混乱。主体采用两根并列长条形集水块，块体内部沿轴向加工主通道，侧面按等间距布置外螺纹支管接头，支管末端带锁紧螺母结构，可直接对接软管或硬管，便于把一路循环介质分配到多个独立负载。

从实际使用看，这类水歧管常安装在注塑机模板旁、焊接设备冷却水入口、反应釜夹套供水侧或试验台管路面板上。每一支路可独立通断，用于隔离某一冷却回路而不影响其他支路；两路集水块分别承担供水与回水，使进出水流向清晰，维护时能快速判断堵塞或压降异常位置。端部配置的压力表直接显示主管路压力，操作者可据此判断泵压、过滤器堵塞程度及支路开启后的压力损失，不必额外在管路上开孔取压。

中间过滤与阀组段承担介质净化和通断控制。过滤壳体位于两路歧管之间，进水先经过滤芯拦截焊渣、生料带碎屑和颗粒杂质，再进入分配块，可降低喷嘴、小通径接头和模具冷却水道堵塞概率。压力表接口采用径向立式安装，表盘朝向操作面，读数时无需俯身；接头处保留扳手位，装配时可避免阀体跟转。整体结构以金属型材和锻压接头为主，适合水、乳化液及低粘度流体工况。

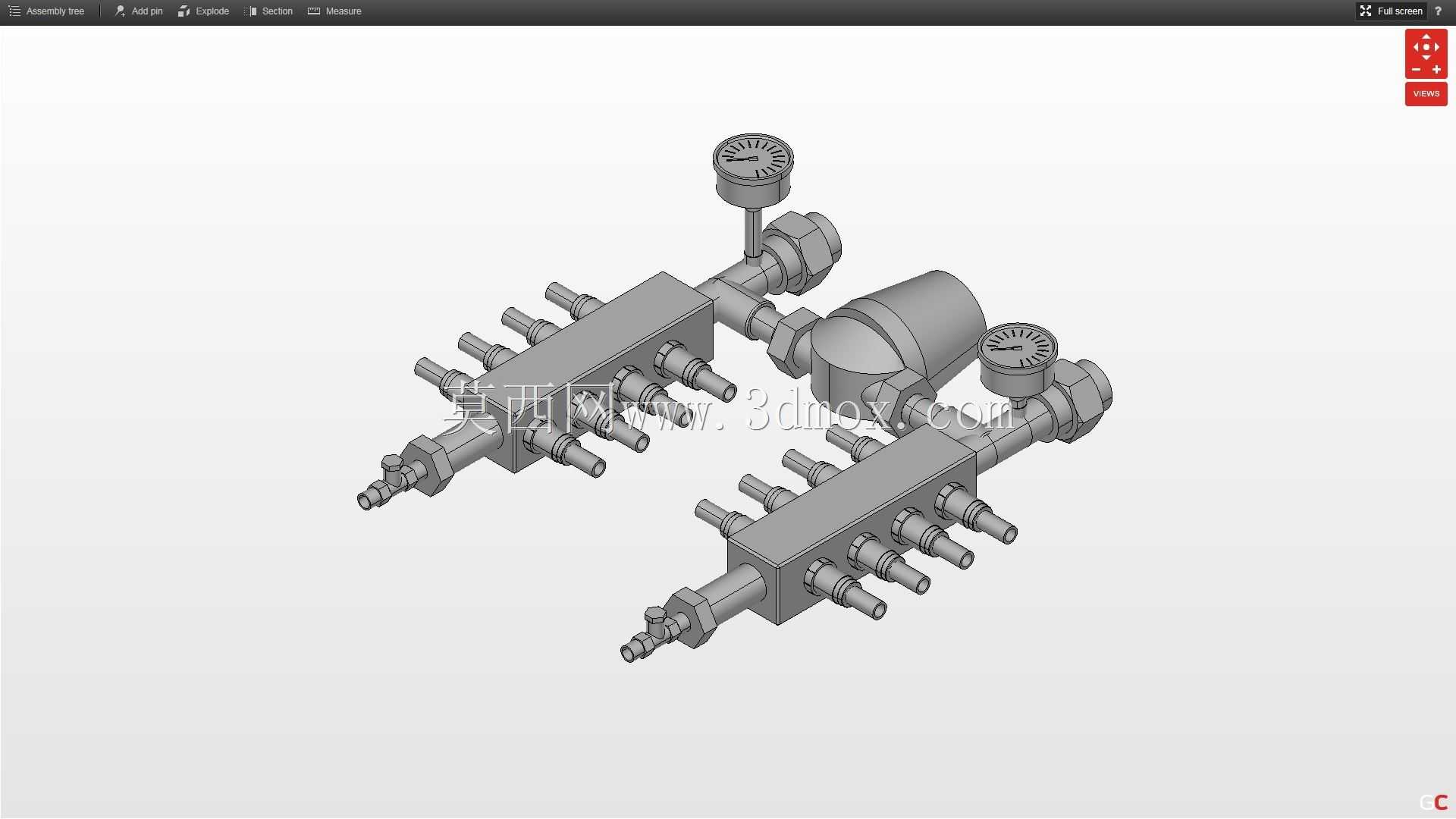

设计上优先考虑管路对称性与安装边界。两根集水块平行布置，支管沿两侧交错伸出，接管后软管弯曲半径互不干涉；集水块端面预留法兰或螺纹连接口，可与泵、球阀或快装接头对接。模型中各接头的六角尺寸、螺纹长度和相邻支管间距均按实际装配关系建立，用于干涉检查时可直接判断扳手空间是否充足。安装时需在集水块背部或底部设置支撑点，避免满管重量全部由端部螺纹承担；压力表位置应避开人员频繁碰撞区域，过滤器壳体下方预留拆卸滤芯所需的直线空间。

对于结构设计人员，该模型可作为阀岛布局参考：先确定负载数量和流量，再反推集水块主通道通径与支管通径，避免支管全开时末端压力不足。选型时还需结合介质温度、压力等级和腐蚀特性确定材质与密封形式。三维建模层面，螺纹、六角、台阶孔和内部流道的表达应兼顾外观与工程可读性，使装配体既能用于方案展示，也能导出工程图进行加工核对。
