直列四缸发动机曲柄活塞连杆组结构模型

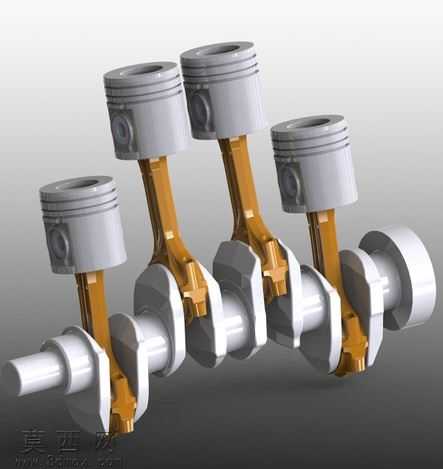

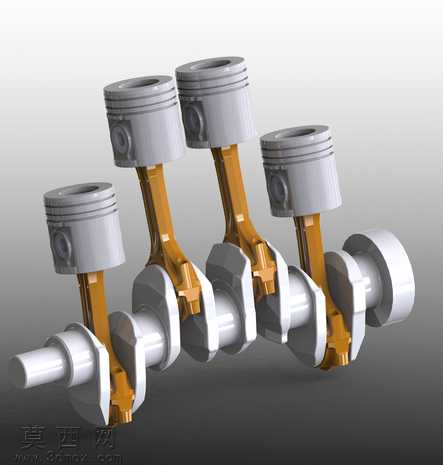

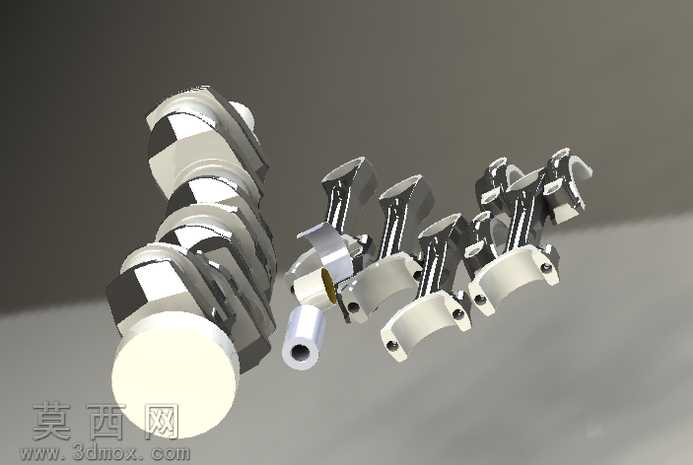

本模型为直列四缸发动机核心的曲柄活塞连杆组三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循内燃机曲柄连杆机构的实际设计规范，对各部件的尺寸比例、装配关系进行了精准还原。模型整体采用实体建模方式构建，首先完成单个活塞的结构绘制：还原了活塞的顶部燃烧室凹坑、环槽结构、活塞销座孔的细节特征，保证活塞与活塞销的配合间隙符合设计要求；其次完成连杆部件的建模，还原了连杆小头、杆身、连杆大头的结构形态，对连杆大头的剖分结构、螺栓连接位做了细节刻画，确保连杆与活塞销、曲轴曲柄销的装配对位准确；随后完成曲轴部件的建模，按照直列四缸发动机的点火间隔角设计，精准排布四个曲柄销的相位角度，还原了主轴颈、曲柄臂、平衡重的结构特征，保证曲轴的动平衡设计逻辑在模型中得到体现。完成单个部件建模后，按照实际装配流程完成组件装配，添加了正确的配合约束：活塞与气缸套的滑动配合、活塞销与连杆小头的转动配合、连杆大头与曲柄销的转动配合、曲轴主轴颈与缸体主轴承座的转动配合，确保模型可实现曲柄连杆机构的运动仿真，能够直观展示活塞往复运动转化为曲轴旋转运动的工作过程。渲染阶段采用金属材质区分不同部件：活塞部件采用哑光铝合金材质，还原铸铝活塞的质感；连杆部件采用黄铜色金属材质，凸显锻钢连杆经表面处理后的视觉效果；曲轴部件采用亮银色钢材材质，搭配高反光金属质感体现机加工表面的光洁度；背景采用渐变灰色背景，搭配柔和的侧方打光，清晰凸显各部件的结构轮廓与装配层次，让整体模型的结构展示清晰直观。该模型完整还原了四缸发动机曲柄连杆机构的核心结构，可用于内燃机结构原理教学、运动仿真分析、相关零部件设计参考等场景，能够直观展现发动机核心动力转换部件的组成与工作逻辑，帮助使用者快速理解曲柄连杆机构的运动原理与结构设计要点。
