立式飞轮结构斯特林动力装置三维设计

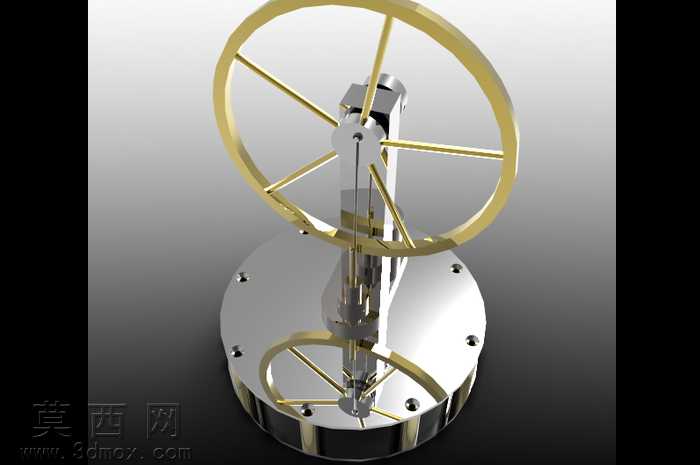

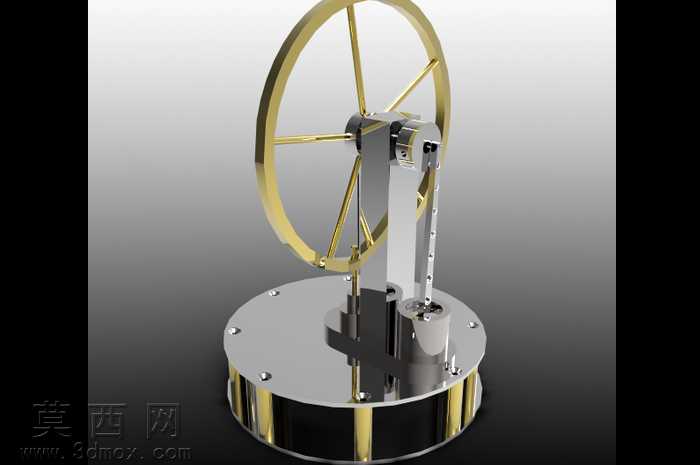

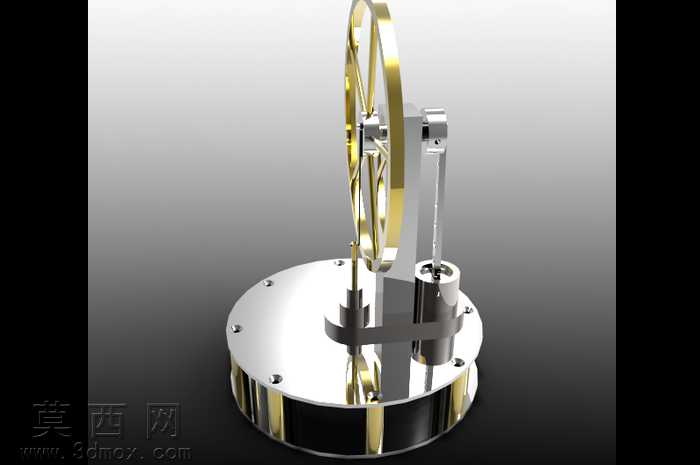

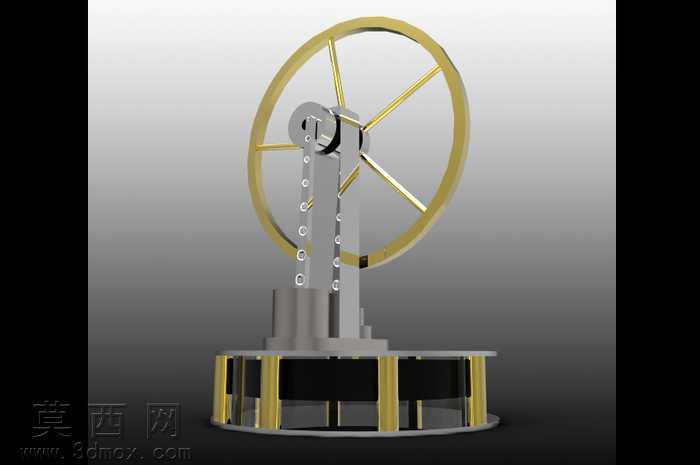

本作品为立式布局的斯特林动力装置三维建模成果，建模过程围绕斯特林循环的工作逻辑展开，先完成整体结构的框架搭建，再逐一细化各功能部件的细节。首先构建底部的圆形基座，基座采用双层结构设计，下层为环形储热腔体，上层为平整的安装平台，平台上预留了各支撑立柱、气缸组件的精准安装孔位，孔位公差按照装配要求做了适配调整，保证后续部件装配无干涉。基座上方的动力气缸与置换气缸采用垂直排布，气缸外壁做了光滑金属质感处理，内部的活塞、连杆部件严格按照传动行程做尺寸匹配，活塞与气缸壁的间隙预留了合理的装配余量，还原真实机械结构的配合关系。侧方的大直径飞轮采用辐条式结构，轮缘做了加厚处理来模拟配重效果，飞轮与曲轴的连接部位做了轴肩、键槽的细节还原，保证传动结构的合理性。连接曲轴与活塞的连杆部件，两端的铰接孔做了倒角处理，还原真实机加工零件的工艺特征。建模过程中对所有运动部件做了运动仿真校验，确认飞轮转动、活塞往复、连杆摆动的行程无干涉，各部件的运动轨迹符合斯特林发动机的工作原理。材质渲染阶段，基座底部的环形装饰条、飞轮轮缘采用亮面金色金属材质，模拟黄铜金属的光泽质感；基座上层平台、气缸外壁、连杆、支撑立柱采用抛光不锈钢材质，调整反射参数还原金属表面的高光与环境反射效果；气缸内部的密封件、铰接部位的轴套采用哑光深色工程塑料材质，区分不同部件的材质属性。灯光布置采用三点布光法，主光源从侧上方打亮主体，突出金属材质的反光层次，辅光源补全暗部细节，背景采用渐变灰色突出装置本身，最终渲染图清晰展现了装置的整体结构与材质质感。设计过程中参考了手绘稿的结构思路，在还原基础结构的同时，对各部件的连接细节做了优化，让整体结构更符合三维建模的装配逻辑，既保留了原始设计的立式布局特征，也通过细节建模让装置的机械感更强，清晰展现了斯特林发动机从热能输入到飞轮转动输出的完整结构逻辑。
