温室配套TPS排水型材结构设计

该排水构件主要用于文洛型温室屋面排水系统，安装在屋面采光板与天沟的衔接位置，承担冷凝水、雨水的导流与汇集功能。在实际温室工程中，屋面覆盖材料在昼夜温差作用下容易产生冷凝水，若不设置专用导流构件，水滴会直接滴落到作物冠层，不仅增加病害发生概率，也会造成栽培环境湿度失控。该构件通过折边形成连续导水面，将附着在覆盖材料内侧的冷凝水引导至端部天沟，再汇入温室集中排水管网。

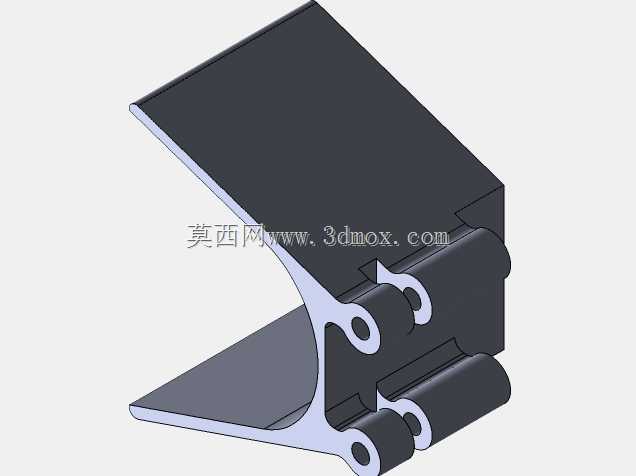

从结构形式看，该构件采用薄壁异型材设计，主体截面包含上部承托边、弧形导水面和下部连接卡口。上部承托边用于与屋面覆盖材料边缘贴合，形成连续的挡水边界；弧形导水面降低水流阻力，避免水流在弯折处产生飞溅；下部卡口则用于与温室骨架或天沟型材快速扣合，减少现场紧固件使用量。这种设计思路来源于温室安装现场对施工效率的要求，传统折弯钢板件需要逐段钻孔、打胶、固定，而型材化构件可按长度裁切后直接卡接，装配工序明显简化。

在安装边界方面，该类构件通常沿温室屋面坡度方向连续布置，单根长度受运输和现场吊装条件限制，接头位置需要预留伸缩间隙，以适应温度变化引起的型材热胀冷缩。与覆盖材料接触的边缘应保持平直，避免局部翘曲造成密封失效；与天沟衔接处需保证导水面最低点落入天沟有效接水宽度内，防止水流越过天沟边缘。若用于高湿种植环境，构件表面还需考虑防腐处理，减少长期潮湿环境下的锈蚀和积垢。

建模时需要重点控制截面壁厚、折弯半径和卡口尺寸。壁厚过薄会降低构件刚性，在人员踩踏或积雪荷载下容易变形；壁厚过大则增加材料成本，且与配套型材的卡接手感变差。折弯处应保留合理圆角，避免应力集中导致开裂。连接孔位和卡扣位置需要与温室骨架标准模数对应，保证不同批次构件能够互换。对于结构设计人员而言，这类排水件虽然外形简单，但直接影响温室使用可靠性，截面形状、安装坡度和搭接长度都需要结合现场排水路径反复校核。
