金属管路连接式雾化喷嘴结构设计

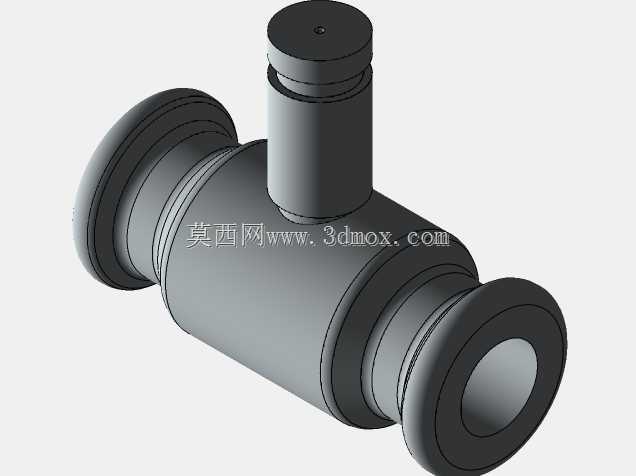

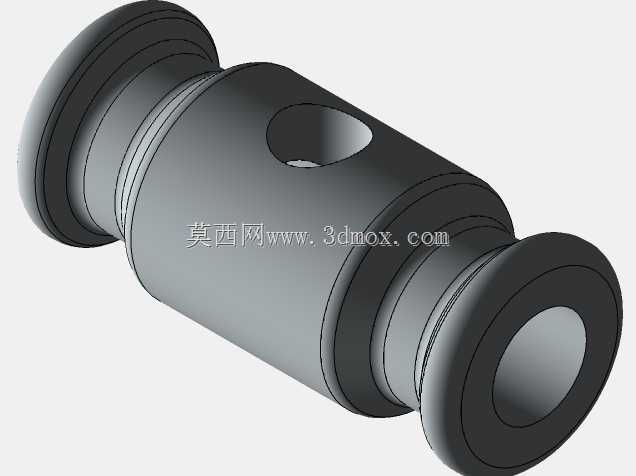

　　这款雾化喷嘴的结构设计，核心围绕管路直连安装场景做适配，主体采用横向通腔加垂直雾化芯的T型布局，横向段两端做了扩口式快接结构，不需要额外焊接法兰，直接对接同外径的硬管或者软管就能完成装配，安装时的轴向定位靠两端扩口的内锥面贴合管路端面实现密封，不需要额外加装密封垫片，减少了装配环节的零件数量，也降低了后期运维的密封失效风险。垂直段的雾化芯采用压装式固定结构，芯体顶端做了一字型的拆装槽，后期维护更换雾化芯的时候，不需要把整个喷嘴从管路上拆下来，用普通一字螺丝刀就能拧出芯体清理堵塞的喷孔，这点在连续运行的雾化系统里非常实用，毕竟雾化喷嘴最常见的故障就是流体里的杂质堵塞喷孔，快拆结构能大幅缩短停机维护的时间。从功能特性来看，

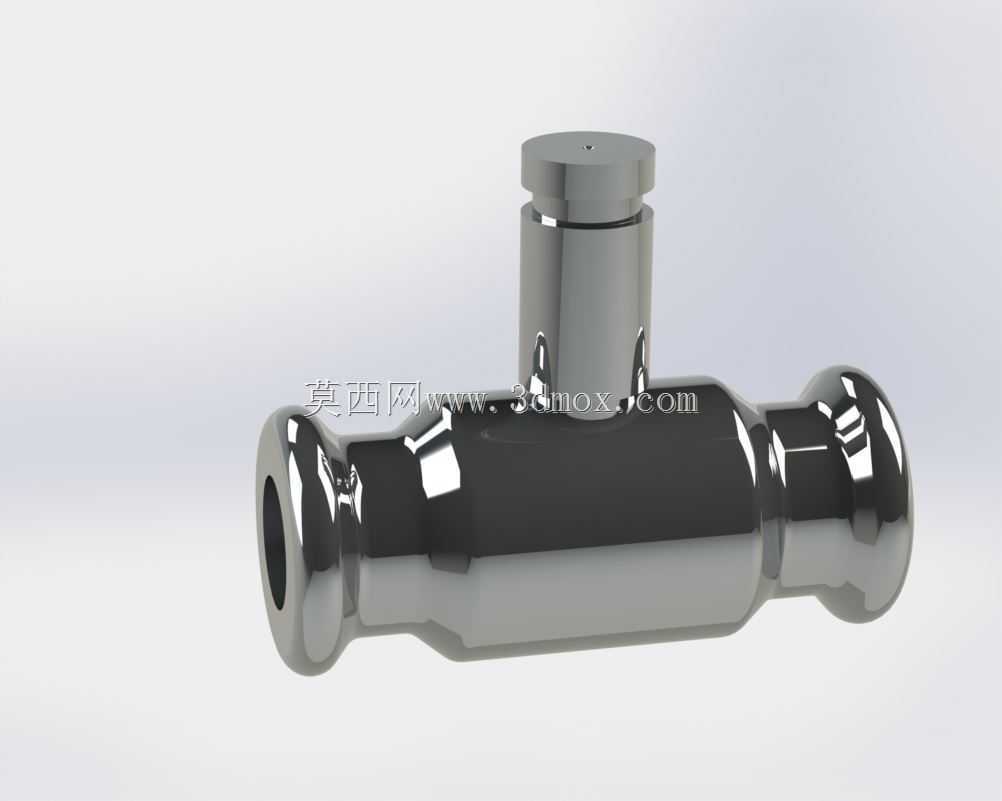

　　这款喷嘴的内部流道做了逐级收缩的设计，横向通腔的流体进入垂直段之后，先经过旋流腔产生离心旋转，再从顶端的微米级喷孔喷出，喷出的雾滴粒径均匀，扩散角度稳定，不会出现局部滴液或者雾流偏斜的问题，适合用在需要均匀加湿、降温或者药剂喷涂的工况里。设计的时候特意把主体的壁厚做了均匀化处理，所有转角位置都做了R角过渡，避免加工或者使用过程中出现应力集中的问题，主体外表面做了镜面抛光处理，一方面是降低流体在腔体内的流动阻力，另一方面也能减少杂质在表面附着的概率，适合用在对洁净度有一定要求的流体管路里。安装边界方面，横向段的总长度控制在常规管路接头的适配范围内，两端的接口外径做了标准化的尺寸设计，垂直段的高度没有超过横向段的外径两倍，

　　安装之后不会在管路外侧形成过大的突出结构，避免在紧凑的管路布局里和其他构件产生干涉。在实际的雾化系统应用中，这类喷嘴通常成组布置在管路的各个节点位置，比如车间加湿系统里，沿着供水管路每隔固定距离安装一个，就能形成覆盖整个区域的均匀雾场；在工业降温场景里，对接高压供水管路之后，喷出的雾滴能快速蒸发带走热量，不会在地面形成积水；在小型喷涂设备里，这类喷嘴也可以用来喷涂低粘度的涂料或者脱模剂，因为雾滴均匀，不会在工件表面形成流挂。设计过程中还考虑了不同流体的适配性，内部流道没有做窄缝式的结构，除了清水之外，也可以通低浓度的药剂溶液或者乳化液，只要流体里的杂质粒径不超过喷孔直径的三分之一，就不会出现频繁堵塞的问题。主体的材质选用金属材质，

　　整体强度足够承受管路的常规工作压力，垂直段的雾化芯和主体之间采用锥面密封，压装到位之后不会出现漏液的问题，即使在管路压力波动的工况下，密封面也能保持稳定的贴合状态，不会因为压力冲击出现渗漏。从建模的细节来看，所有的配合面都做了公差适配的设计，横向段的扩口内锥面角度和标准快接接头的锥面角度完全匹配，垂直段的内螺纹和雾化芯的外螺纹配合间隙控制在合理范围内，既保证拆装顺畅，又不会因为间隙过大出现密封失效的问题，喷孔的位置做了居中处理，保证雾流的方向和垂直段的轴线完全重合，安装的时候不需要额外调整喷射角度，只要把喷嘴固定在管路上，喷射方向就垂直于管路轴线，方便现场的安装定位。
