自行车车架焊接定位工装夹具设计

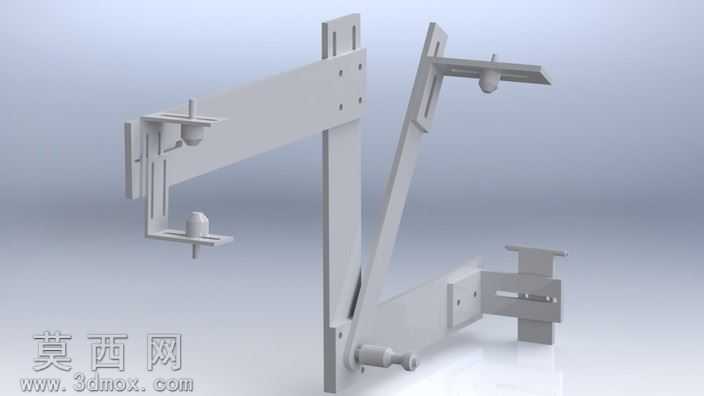

本模型为自行车焊接工序专用定位夹具，采用三维机械设计软件完成全参数化建模，整体结构以立式安装基座为核心承载主体，通过多组悬臂式定位支架与可调式压紧组件的组合布局，实现自行车车架焊接过程中各管件的精准位置固定。建模过程中严格遵循机械工装设计的公差配合规范，对所有连接孔位、定位销柱、压紧端面的尺寸进行了精准约束，确保各活动部件的运动行程无干涉，固定部件的安装基准统一。模型渲染阶段采用哑光金属材质模拟实际工装的钢材加工质感，通过均匀的环境布光展现各结构件的棱边特征与装配关系，清晰呈现夹具的空间布局逻辑。结构设计上，夹具设置了多维度的定位基准面，分别对应自行车车架的主管、斜管、后叉等核心焊接部件的安装位置，每一组定位臂都配备了可快速锁紧的压头结构，既能够保证焊接过程中工件不会发生位移变形，又可以实现焊后工件的快速装卸。设计思路围绕自行车焊接工序的实际生产需求展开，充分考虑了焊接作业时的操作空间预留，避免夹具结构对焊枪走位造成遮挡，同时兼顾了工装本身的结构刚性，通过三角加强筋结构提升悬臂部件的抗形变能力，减少长期使用后的定位精度偏差。模型完整还原了夹具的所有装配细节，包括连接螺栓、调节旋钮、定位销等标准件的结构形态，各部件之间的装配关系清晰明确，可直接用于工装加工的方案参考，也可作为焊接工装设计的教学案例使用，能够帮助设计人员快速理解自行车焊接工装的定位逻辑与结构设计要点，为同类型工装的优化设计提供直观的三维参考依据。
