多工位快速压紧焊接工装夹具

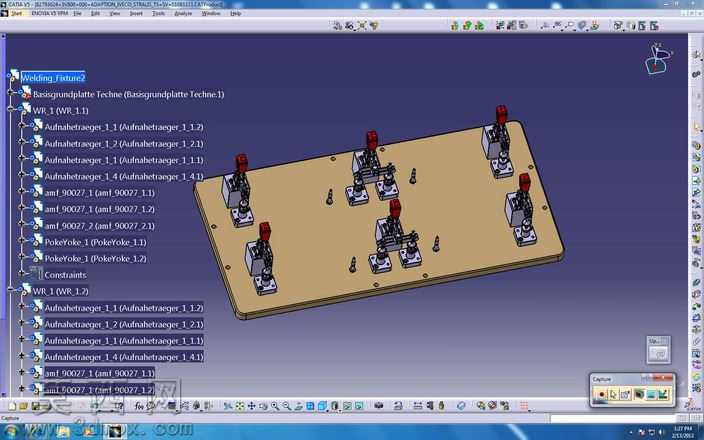

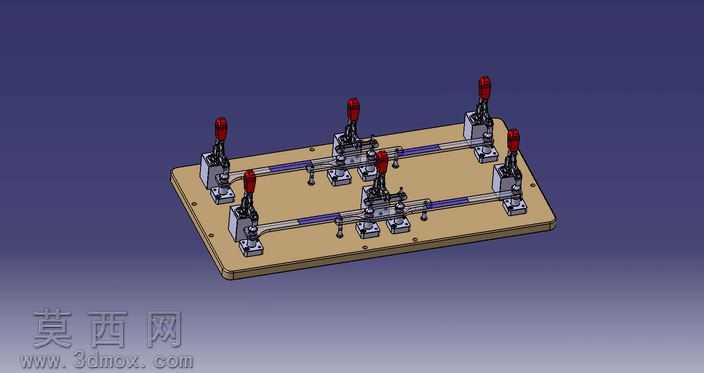

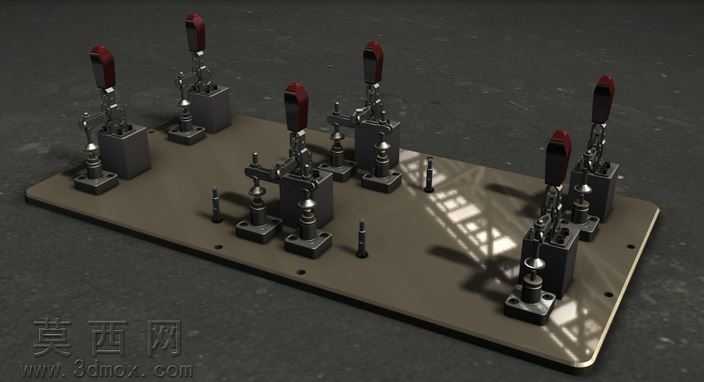

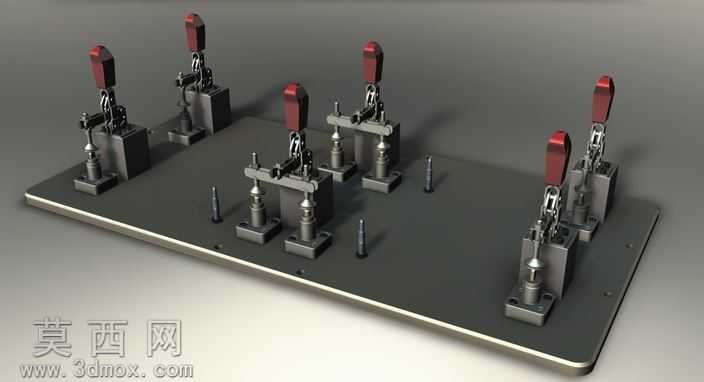

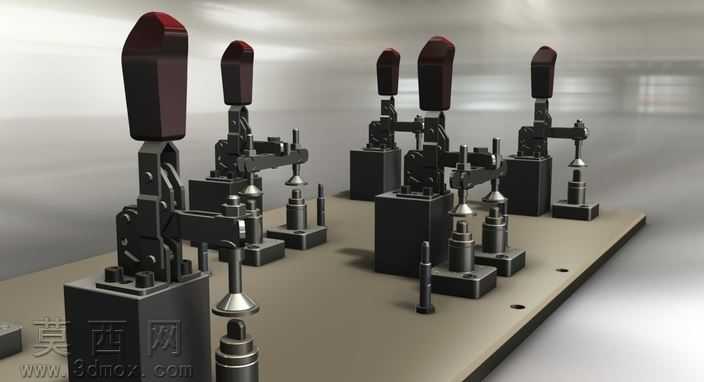

本模型为多工位焊接压紧夹具，采用三维建模软件完成全参数化设计，整体结构围绕批量焊接作业的定位装夹需求搭建，所有零部件均按照实际加工装配标准完成建模，可直接用于生产参考或二次设计优化。模型整体以矩形工装底板为承载基座，底板采用硬质合金钢材质感的材质渲染，表面做了平整化处理，预留了多组标准安装孔位，既可以将整套夹具固定在焊接工作台面上，也为各个定位组件、压紧组件提供了精准的安装定位基准。整套夹具对称布置了六组垂直式快速夹钳组件，夹钳操作手柄采用醒目的红色防滑材质渲染，夹钳主体为金属镀锌质感，搭配可调节高度的压头结构，能够根据待焊接工件的厚度差异灵活调整压紧行程，保证装夹力度均匀稳定，避免焊接过程中工件出现移位、翘曲变形的问题。夹钳之间设置了多组定位挡块与导向条，导向条沿底板长度方向平行布置，表面做了耐磨处理，能够为长条形待焊工件提供侧向定位支撑，定位挡块则对应每个工位的端部位置设置，可快速限定工件的轴向安装位置，无需反复测量找正，大幅提升工件装夹的效率。建模过程中对所有运动部件做了装配约束验证，快速夹钳的开合行程、压头的调节范围、定位组件的位置公差均符合实际工装的设计规范，各零部件之间无干涉问题，能够完整模拟夹具的实际装夹动作。渲染阶段针对金属部件做了差异化的材质区分，底板呈现哑光钢材质感，夹钳活动部件做了亮面金属处理，手柄部分采用橡胶哑光质感，整体视觉层次清晰，能够直观展现夹具的结构组成与功能分区。该夹具的设计思路围绕焊接作业的实操需求展开，通过多工位并行布置的结构，可同时完成多件工件的装夹固定，配合快速夹钳的快动结构，能够大幅减少装夹辅助时间，提升焊接加工的生产效率，同时统一的定位基准能够有效保证各批次焊接工件的尺寸一致性，降低焊接变形带来的精度误差，适合小型框架类、长条类零件的批量焊接加工作业使用。
