文丘里式液压限流阀三维结构设计

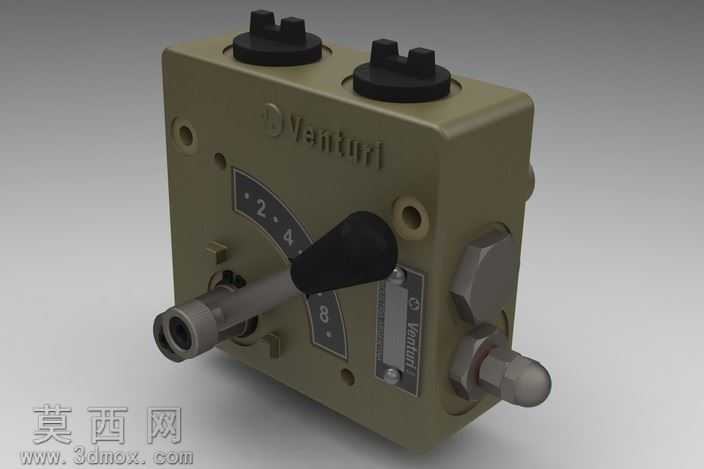

本作品为文丘里结构的液压限流阀三维建模成果，建模过程严格遵循液压元件的工程设计规范，以真实工业液压阀的实物结构为参照完成全参数化建模。建模阶段首先梳理阀组的整体布局逻辑，将阀体拆分为主壳体、调节手柄、档位标识组件、顶部调节旋钮、进出油接口、密封端盖六大独立模块，各模块间的装配关系完全匹配液压元件的实际装配公差要求，确保模型可直接用于后续的工程校核、装配演示或3D打印验证。材质渲染阶段针对不同部件的工业属性做了精准的材质区分：主阀体采用军绿色硬质阳极氧化铝合金材质，还原工业液压阀表面的哑光磨砂质感，表面蚀刻的品牌标识、档位刻度做了凹凸贴图处理，模拟真实金属蚀刻的触感与视觉效果；操作手柄采用黑色耐油丁腈橡胶材质，添加细微的表面颗粒纹理，还原橡胶件的防滑质感；顶部调节旋钮采用黑色工程塑料材质，边缘做了防滑齿槽的细节建模；进出油接口的金属接头采用镀锌钢材质，还原金属机加工后的细微光泽与倒角细节，所有密封槽、安装孔、螺纹接口的细节都做了1:1还原，未做简化处理。结构设计上，该阀集成了档位调节功能，阀体表面的弧形档位标识对应2、4、8等多档流量调节区间，手柄摆动可切换不同限流档位，顶部的两个旋钮用于压力阈值微调与锁止，侧面的透明液位观察窗可直观反馈阀内油液状态，整体结构紧凑，集成度高，符合工程机械液压系统的安装空间要求。建模过程中对阀体内部的流道做了简化示意，保留文丘里结构的节流特征，可用于液压原理的演示教学，所有外部结构的尺寸比例均参照同类型工业阀的实际参数设定，安装孔位、接口尺寸均符合通用液压阀的安装标准，模型整体布线规整，无破面、重叠面等建模问题，曲面过渡顺滑，棱角处均做了符合工业加工要求的倒角处理，既还原了金属机加工零件的工艺特征，也保证了模型在不同三维软件中的兼容性，可直接导入各类仿真软件做后续的流场分析、结构力学校核使用。
