谷物深层干燥床设备结构设计

这套干燥床主要面向粮食收储站、中小型农产品加工点的批量降水作业，可处理玉米、开心果、鹰嘴豆、扁豆等颗粒物料，通过对流换热将物料内部水分逐步带出，避免一次性高温烘干造成的表层结壳、籽粒爆腰等问题。设备整体采用大容积矩形床体结构，侧壁为分段式波纹钢板拼接，既保证整体刚度，也便于运输与现场组装；底部设置多段匀风腔与角状通风道，热风经布风板均匀穿过料层，在床层内形成稳定的温度梯度与湿度梯度，不同高度位置的物料受热状态随干燥进程动态变化。

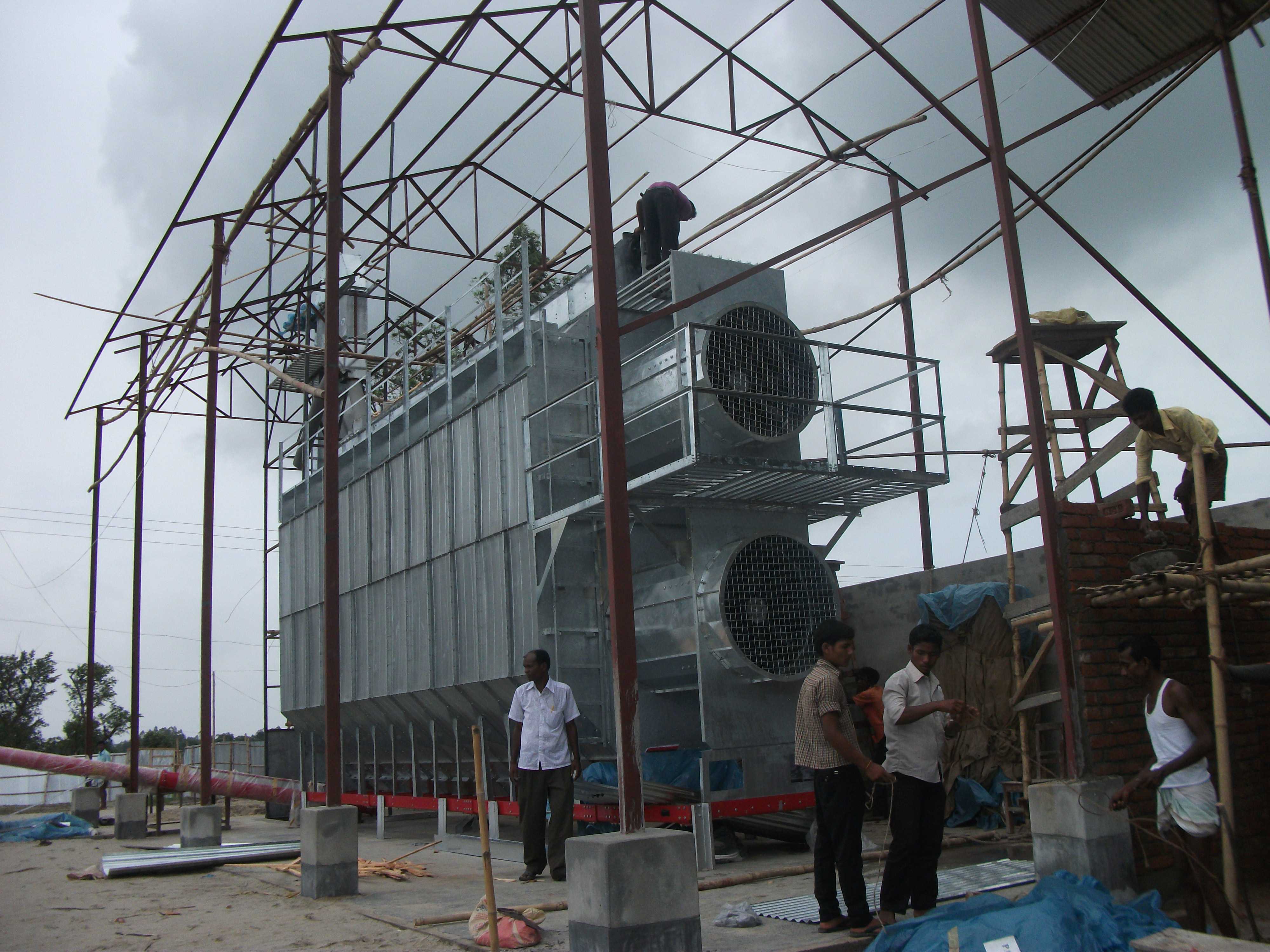

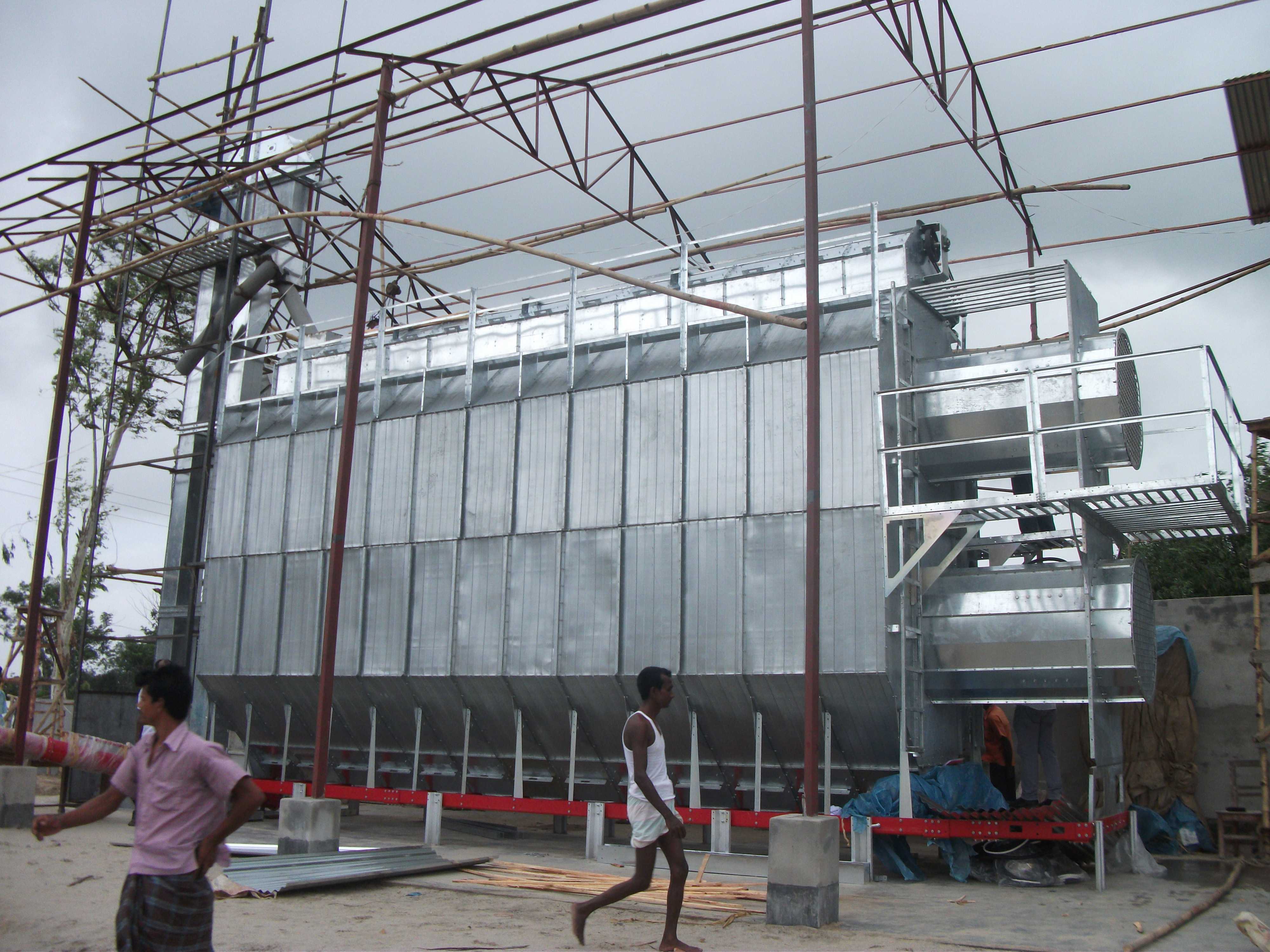

从现场安装边界看，床体主体高度较高，周边需预留检修通道与上料空间，顶部设置检修平台、护栏及爬梯，侧面布置热风接口与排风段，外部钢架承担风载、料载与检修载荷。设计时需重点核算料层静压分布，避免局部风量过大造成物料穿孔、风量过小导致干燥不均；底部排料段需配合物料安息角设置导流斜面，保证颗粒在重力作用下连续流动，不出现架桥与积料。

三维建模过程中，床体钢板、加强筋、支撑立柱、爬梯平台与风室接口需分别建立参数化特征，便于根据处理量调整床体长度、宽度及料层厚度。布风板开孔率、风道截面尺寸与热风入口位置应同步匹配，确保沿床宽方向风速偏差控制在合理范围。侧壁波纹板连接孔位、平台支撑预埋件及底部支座螺栓孔需在装配阶段统一校核，减少现场配焊与二次加工。

该类设备通常与热风炉、提升机、输送清理装置串联使用，湿粮经均布后进入床内，干燥完成后由底部排料机构送出。结构设计还需考虑户外使用条件，钢架与平台表面应做防腐处理，检修门、观察口位置要兼顾内部清理与日常巡检；排风段需预留除尘接口，降低粉尘外溢。整体建模应突出风室、料床、支撑框架与检修通道之间的空间关系，为后续工程图出图、物料清单统计及现场安装提供直接依据。
