多辊轴滚压成型工装结构设计

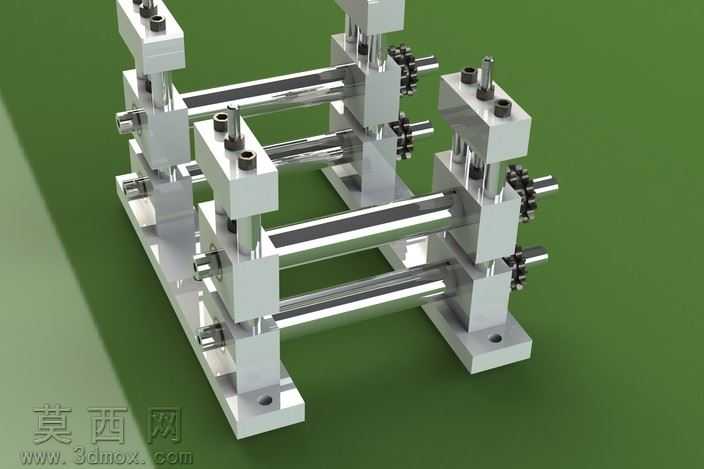

本作品为滚压成型工装的三维设计方案，采用三维建模软件完成全参数化结构搭建，整体采用对称式多层辊轴排布设计，建模过程中对每一处装配公差进行了参数化约束，确保各辊轴的平行度、同轴度符合实际加工装配要求。渲染阶段采用金属哑光材质搭配高反光金属辊面材质，还原金属加工工装的真实质感，背景选用低饱和度绿色衬底，突出工装主体的结构轮廓，光影采用侧上方柔光打光，清晰呈现各组件的装配层次与结构细节。整体结构以底部安装底板为承载基座，左右对称设置多组立式支撑座，每组支撑座上通过精密轴承装配平行辊轴，辊轴端部设置传动连接结构，可外接动力源实现多辊同步转动，支撑座上设置可调节的锁紧结构，能够根据待加工工件的厚度、成型需求调整辊轴间距，适配不同规格的型材滚压成型作业。设计过程中充分考虑工装的刚性需求，支撑座与底板均采用加厚结构设计，避免滚压作业过程中出现结构形变影响成型精度，各辊轴采用光滑圆柱面设计，部分辊轴可根据成型需求更换带型面的辊轮，实现不同截面型材的连续滚压加工。整体装配逻辑遵循实际设备的装配流程，从底板定位、支撑座锁附到辊轴安装、传动件装配的步骤均在建模中还原，可直接用于生成装配指导文件，也可通过运动仿真模块模拟滚压作业的运行状态，验证辊轴转动的同步性与结构干涉情况，为后续的实物加工制作提供精准的三维数据支撑，该工装结构可应用于金属带材、薄壁型材的连续冷弯滚压成型工序，具备调节便捷、结构稳定、成型精度高的特点。
