手动液压瓶式顶升支撑工装结构设计

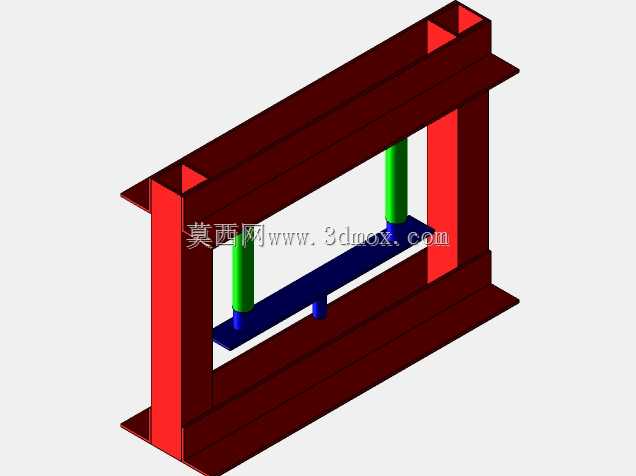

该结构主要面向设备检修、工装定位、模具微调以及重型构件小行程举升等现场作业场景，常见于机加工车间装配工位、生产线维护段、模具更换区和实验室加载试验台。其核心作用是在有限空间内提供稳定的垂直支撑力，通过两根对称布置的绿色导向柱约束升降横梁的运动方向，再由中部蓝色承压件完成力的传递，避免顶升过程中出现偏载、卡滞或侧向滑移。整体框架采用红色H型钢式焊接机架，上下翼缘向外延展，形成较大的安装贴合面；立柱与横梁构成封闭门式受力回路，能够把工作载荷直接导入底部基础，减少局部变形对顶升精度的影响。从结构设计思路看，机架优先保证刚性而非轻量化，翼缘宽度和立柱截面均按偏心载荷与附加弯矩校核，使设备在单侧放置工件时仍能保持门架稳定。两根导向柱沿横梁长度方向对称分布，既承担导向功能，也参与抵抗扭转；中部蓝色构件位于受力中心线上，用于对接执行元件或承载压头，其下端预留的凸台可作为定位止口，方便与不同规格的压头、垫块或支撑盘快速更换。外形与安装边界方面，设备整体呈长方体门式布局，底部翼缘需要落在平整钢平台或预埋板上，周边应留出操作和维护空间；上部翼缘可用于固定到辅助机架，也可作为反向受力基准。高度方向需根据现场净空确认，尤其是工件放入后，顶部结构与厂房吊点、管线之间应保留安全距离；宽度方向则要保证被支撑物件能够落在两立柱之间的有效工作区内，超出该区域会使导向柱承受额外弯矩。实际使用时，载荷应尽量作用在蓝色承压件中心，避免长期偏载造成导向面不均匀磨损。若用于压力装配，可在上下接触面增加淬硬垫板，分散接触应力；若用于检修支撑，则应配合机械锁紧螺母或安全垫块，形成液压与机械双重保护。该模型对结构设计人员的价值在于直观呈现门架、导向、承压三者之间的空间关系，可用于校核干涉、确认安装边界，并作为手动液压顶升类工装方案比对的基础参考。
