埃斯卡利尔阶梯式传感试验构件

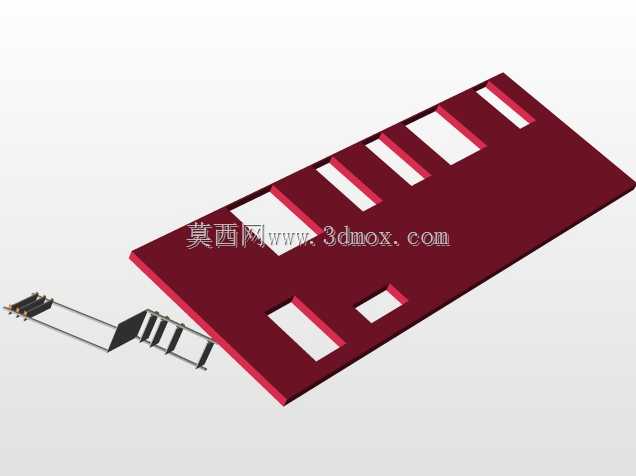

　　该构件属于传感测试领域的专用机械结构，核心功能是为埃斯卡利尔相关试验提供标准化的阶梯式承载与定位基准，整体由带规则镂空的主安装平板和铰接式阶梯臂两部分组成，二者通过侧边的铰接结构实现角度联动，可在试验过程中完成阶梯面的姿态切换，为传感器的位置标定、阶跃响应测试、多工位检测提供稳定的机械支撑。从实际应用场景来看，这类结构常出现在工业自动化检测线的传感器校准工位、实验室的传感原理验证台、以及小型物料分拣设备的阶跃式进料机构中：在光电传感器对射测试场景里，主平板上不同尺寸的矩形镂空可作为标准遮光靶标，配合阶梯臂的逐级抬升，模拟不同高度、不同通光面积的被测物体经过检测位的状态，帮助工程师验证传感器的检测阈值、响应延迟与抗干扰能力；

　　在接触式位移传感器的标定场景中，阶梯臂的每一级台阶都可作为标准位移参考面，通过铰接转动让各级台阶依次贴合传感器测头，快速完成多量程点位的线性度校验，无需反复更换标准量块。设计思路上，主平板采用薄型平板布局，所有镂空均为直角矩形，沿平板长度方向按不同间距、不同长宽尺寸排布，这种设计一方面是通过不同规格的镂空匹配不同检测距离、不同光斑直径的传感器测试需求，另一方面镂空结构可大幅降低平板自身重量，减少铰接转动时的惯量，提升姿态切换的响应速度。平板边缘预留的平整安装边可直接通过螺栓固定在试验台架的基准面上，安装时只需保证平板平面与台架基准面的平面度公差在0.1mm以内，即可保证所有镂空靶标的位置精度。铰接式阶梯臂采用多段折弯的钣金结构，

　　每一级台阶的高度差经过精确计算，臂体末端的连接位可与驱动摆缸或者手动旋钮相连，转动过程中臂体与主平板的夹角可在0到90度范围内任意锁定，锁定后各级台阶的平面与主平板平面保持平行，确保传感器检测时的基准统一。从安装边界来看，主平板的长宽尺寸适配常规小型试验台的安装空间，平板厚度较薄，不会占用过多垂直方向的安装余量；阶梯臂完全收拢时可贴合在主平板下方，完全展开后向平板侧边延伸，整体占用空间可控，无需对现有台架进行大规模改造即可完成装配。结构细节上，铰接位置采用间隙配合的销轴连接，既保证转动顺畅无卡滞，又将臂体的径向窜动控制在极小范围内，避免台阶位置偏移影响测试精度；主平板的镂空边缘无毛刺、无倒角突变，

　　可防止光电检测时出现不规则的反光干扰，接触式检测时也不会刮伤传感器测头。整个构件没有复杂的曲面与特殊加工工艺，所有结构均可通过常规钣金切割、折弯工序完成，加工成本低，后期维护时只需定期检查铰接销轴的磨损情况即可，长期使用后若出现平面度超差，可直接重新加工平板进行替换，适配多批次、长时间的试验测试需求。在物料分拣的实际工况中，该结构还可直接作为小型工件的阶梯导向料道，主平板的镂空可漏除加工碎屑，阶梯臂可根据工件尺寸调整倾斜角度，让工件按固定节拍逐级滑落至传感器检测位，保证每个工件都能以相同姿态经过检测区域，提升检测合格率。
