车床气动夹紧自动巡更检测装置结构

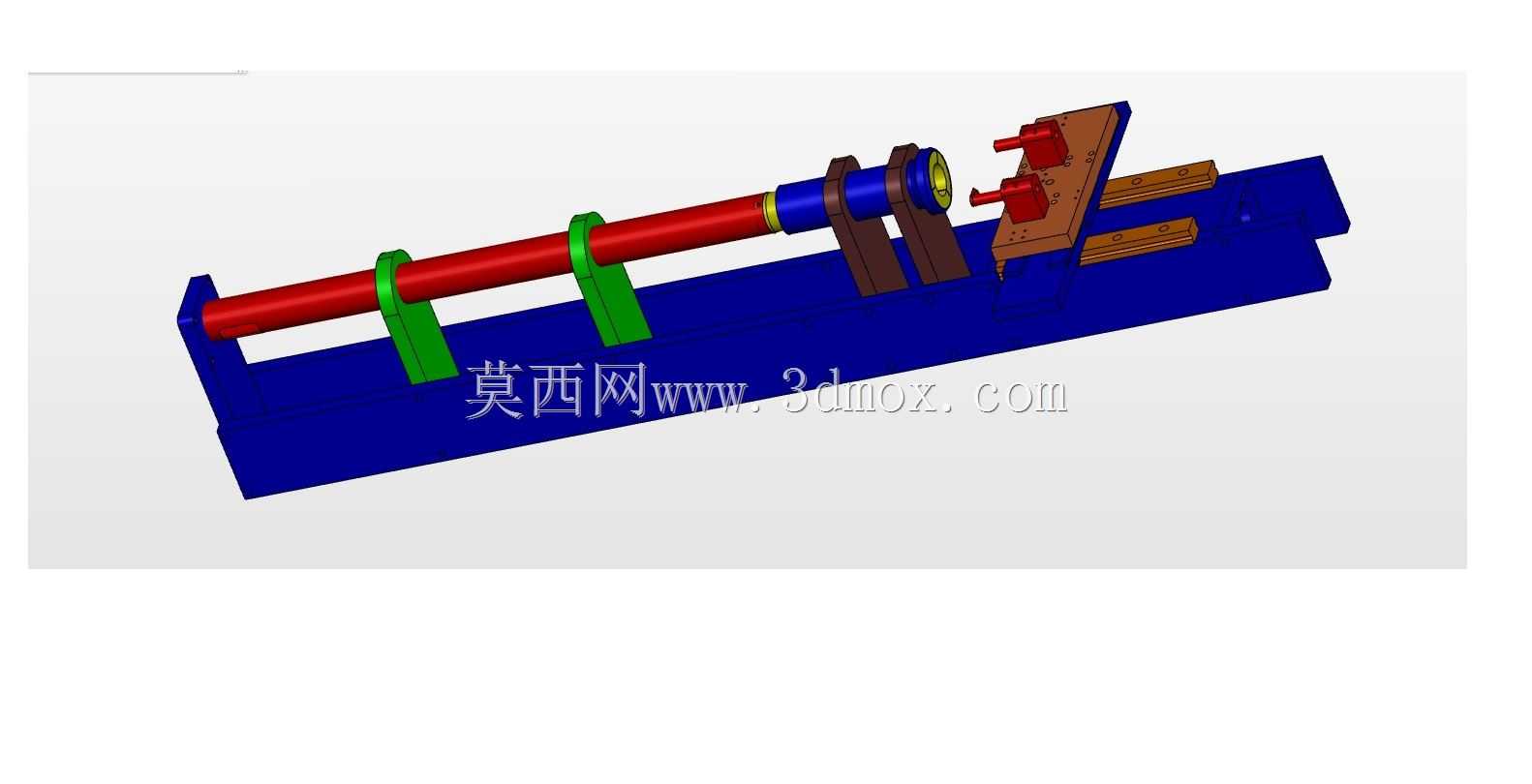

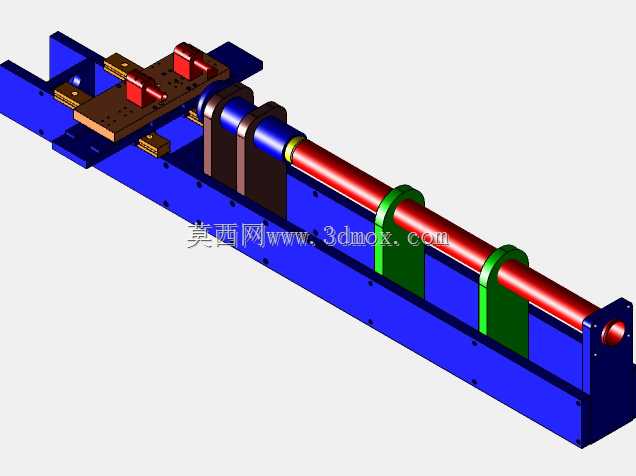

　　这套结构主要适配普通卧式车床的自动化改造场景，针对中小直径塑料及塑料制品类轴类、套类零件的批量加工工序设计，替代传统手动卡盘装夹与人工巡检的作业模式，在小型五金加工、塑料件精密车削车间的量产工位上，能有效降低操作人员的重复劳动强度，减少装夹对位偏差带来的废品率。整套装置直接依托车床床身的原有安装平面布置，不需要对床身基体做额外的打孔改造，底座采用整体式长条形结构，长度方向与车床主轴轴线保持平行，安装时仅需对齐床身T型槽的定位基准，通过压板螺栓即可完成固定，整体安装边界控制在车床中拖板行程范围内，不会干涉原有刀架的走刀路径，也不会影响尾座的顶紧作业空间。装置的装夹执行端采用气动驱动结构，搭配对应不同直径工件的适配压头，

　　可实现工件的快速夹紧与松开，气源接口设置在装置侧方，接入车间常规0.5-0.7MPa的压缩空气管路即可正常工作，夹紧力可通过气源处理三联件的调压阀灵活调整，适配不同壁厚塑料件的装夹需求，避免装夹力过大导致的工件变形问题。巡检检测组件搭载在三组平行导轨上，导轨采用淬硬钢材质加工，表面做防锈耐磨处理，检测滑台可沿着导轨方向做平稳的直线往复运动，运动行程覆盖整个装夹工位的轴向长度，可在工件装夹到位后、车削加工启动前，自动完成工件装夹同轴度、外圆基准面跳动值的检测，也可在加工过程中按照设定的路径完成巡检测量，实时反馈工件的加工状态，避免加工超差问题持续出现。整套结构的动力传输除气动回路外，检测滑台的驱动采用适配的步进动力组件，

　　传动平稳无卡顿，定位精度可满足常规塑料件车削加工的检测要求，检测端的安装支架采用可调式结构，可根据不同工件的检测点位需求调整检测元件的安装高度与角度，适配不同直径、不同长度工件的检测需求。设计过程中充分考虑了车床加工现场的切削液、铁屑飞溅工况，所有滑动配合面都设置了对应的防护挡板，导轨端面加装了刮屑板，可阻挡切削碎屑进入导轨滑动间隙，延长结构的维护周期，气动管路的走线全部沿底座内部的走线槽布置，避免外露管路被切削液长期腐蚀，也不会被运动部件剐蹭破损。从结构布局来看，夹紧工位设置在靠近车床主轴的一侧，检测滑台的初始停靠位设置在靠近尾座的一侧，当工件完成上料装夹后，检测滑台从初始位向主轴方向移动，完成全行程检测后退回初始位，

　　整套动作逻辑可直接接入车床原有控制系统，不需要额外增设独立的控制柜体，减少改造过程中的布线工作量。装夹组件的支撑座采用分体式装配结构，两个V型支撑块的高度可通过底部的调整垫片进行微调，保证支撑的工件轴线与车床主轴轴线保持同轴，调整完成后通过锁紧螺栓固定，长期作业也不会出现位置偏移。整套结构的零部件全部采用模块化设计，易损件如导轨滑块、气动密封件、检测元件都采用行业通用标准件，后期维护更换不需要定制特殊配件，可有效降低设备的运维成本。在实际生产应用中，这套装置可适配最大直径120mm、长度400mm以内的轴类、套类塑料工件加工，装夹动作耗时控制在2秒以内，巡检全行程检测耗时不超过5秒，相比传统人工装夹、人工打表检测的作业模式，单工位的作业效率可提升40%以上，同时可避免人工检测时的读数误差、漏检问题，稳定保障批量加工的产品一致性。结构设计时也充分考虑了不同加工场景的适配性，若需要加工金属类小型工件，仅需更换对应材质的夹紧压头、调整气动夹紧力参数即可，不需要对整体结构做大规模改动，具备较好的场景适配能力。
