辐条式轻量化轮毂结构三维造型

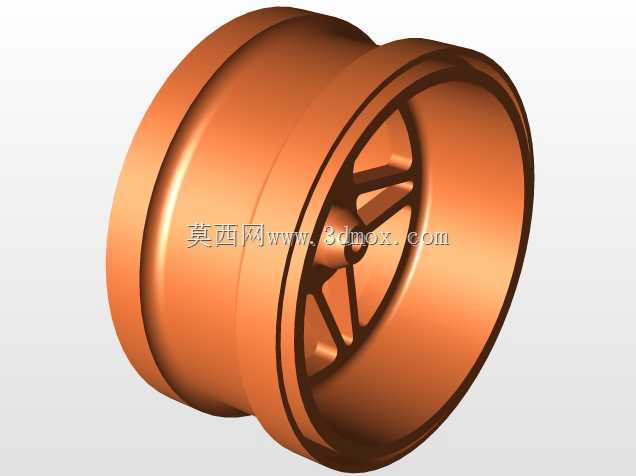

　　该轮体造型采用深槽轮辋与多辐条轮辐一体化结构，整体围绕中小载荷行走设备的轮端安装需求展开。轮辋部分保留连续的胎圈座与凸缘轮廓，外缘设置多层环形台阶，用于约束弹性轮胎的轴向位置并承担充气或受压后的侧向张紧力；槽底区域形成凹陷过渡，既方便轮胎拆装时让胎圈落入槽内获得操作余量，也能在轮体旋转时为胎唇提供稳定支撑面。从截面看，轮辋壁厚沿周向保持均匀过渡，避免局部厚壁造成成型收缩不均，同时在凸缘根部加入圆角，降低应力集中对疲劳寿命的影响。

　　轮辐采用放射状辐条布置，辐条从中心安装区域向轮辋内壁延伸，把轮心承受的载荷分散传递到整个轮辋圆周。相比实心轮辐，这种开孔式结构能够明显降低轮体自重，减少转动惯量，对频繁启停的行走机构更友好；辐条之间的镂空区域也为制动部件散热、泥沙排出以及维护操作留出空间。中心区域设置轮毂安装座，用于与转轴、轴承或驱动法兰配合，其轴向长度根据轮体受力跨距确定，以保证配合面有足够支撑，减少轮体偏摆。安装座与辐条交接处采用平滑加厚过渡，避免截面突变，在传递扭矩和承受冲击载荷时更可靠。

　　设计过程中需要同时兼顾轮胎匹配、轴系安装和外部边界。轮辋直径、宽度以及胎圈座尺寸必须与所选轮胎规格对应，凸缘高度不能过低，否则轮胎受侧向力时容易脱圈；也不能过高，否则会增加装配难度。轮体总宽和内侧凹陷深度决定了其在车架或设备桥体上的占用空间，设计时需核对与转向节、支架、护罩等周边件的间隙，尤其在满载跳动或转向极限位置不能发生干涉。中心孔、螺栓分布圆以及固定孔位需要与驱动端或轮轴端保持一致，孔位周边应保留足够承压面积，防止紧固后局部压溃。

　　这类轮体常见于小型车辆、移动机器人、代步设备、轻型搬运车以及模型或试验平台的行走系统。实际使用中，它不仅要承担静态垂向载荷，还要传递起步、制动时的扭矩，并吸收路面不平整带来的冲击。因此造型上不能只追求外观线条，辐条数量、宽度和倾斜角度都会影响刚度分布：辐条过少会导致周向支撑不足，过多则增加重量并缩小散热与排屑空间；辐条截面过窄容易在冲击下开裂，过厚又会削弱轻量化效果。轮辋与轮辐连接处是受力关键区域，建模时应保证曲面连续、壁厚顺畅，便于后续采用铸造、锻造或数控加工方式实现。

　　从三维建模角度看，该结构适合先建立旋转截面生成轮辋主体，再以中心安装面为基准绘制单根辐条并进行圆周阵列。阵列前需确认辐条与轮辋内壁的相贯关系，必要时通过修剪和加厚使结合面贴合完整。中心座、安装孔和减重区域应在整体实体确定后再进行切除，这样更容易控制特征顺序与后续修改。若用于工程出图，还需补充轮胎配合面、中心孔、端面跳动和动平衡相关要求；若用于仿真分析，则应重点关注辐条根部、轮辋凸缘和螺栓孔周围的应力分布，以便在重量与强度之间取得平衡。
