小型桌面级三轴数控雕刻加工设备结构

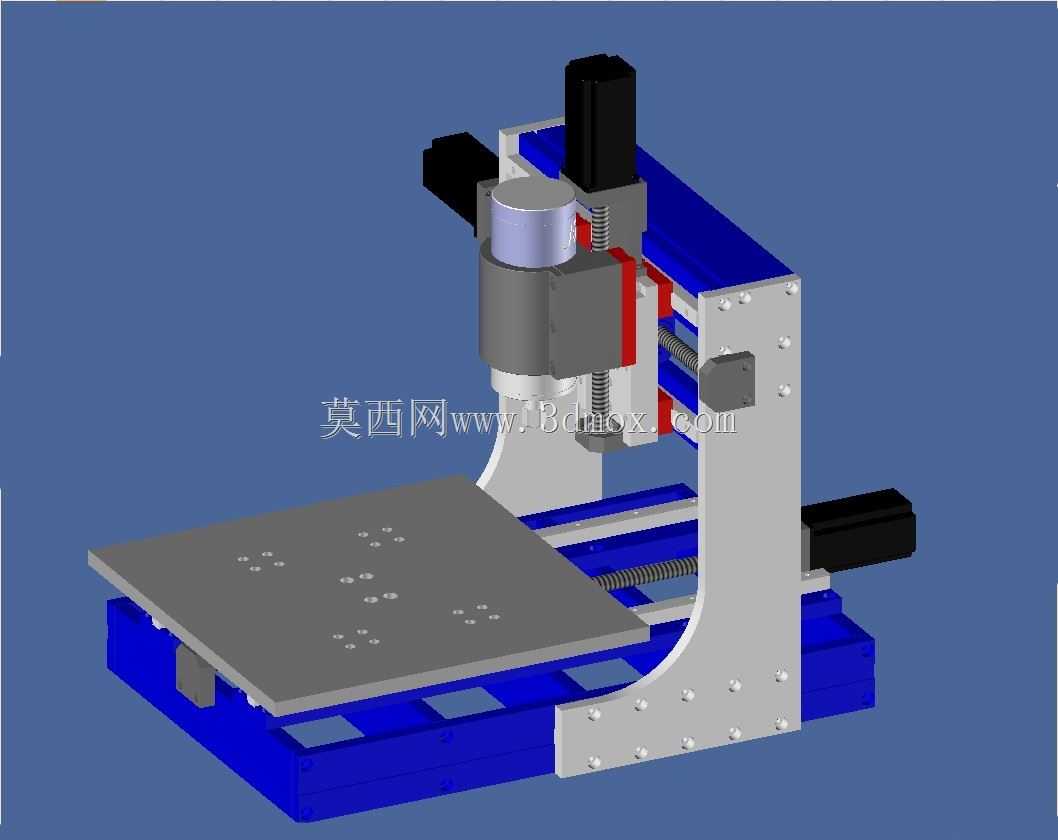

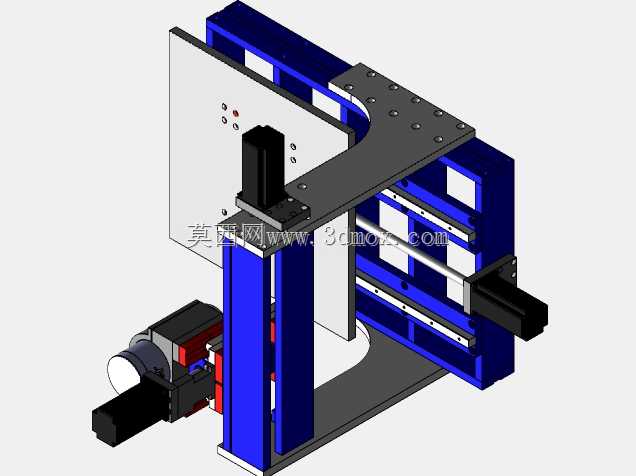

这款小型三轴数控加工设备主要面向个人DIY加工、小型工坊打样、教学实训场景设计，可覆盖软金属、亚克力、PCB板、实木、工程塑料等多种材质的平面雕刻、钻孔、浅铣削加工需求，能够满足个人爱好者制作定制化文创产品、电子工程师打样电路板、教学场景演示数控加工原理的实际使用需要，相比工业级大型数控设备，它的占地空间更小，部署灵活，不需要专门的工业场地安装，普通工作台面即可放置使用。设备采用经典的定梁龙门式三轴结构设计，Z轴主轴模组搭载在横向移动的X轴滑台上，X轴滑台沿龙门横梁做水平往复运动，Y轴负责带动加工工作台做前后方向的进给，三个运动轴均采用丝杠传动搭配直线导轨导向的结构，传动精度高、运行阻力小，能够保证加工过程中的进给平稳性，避免爬行、抖动问题影响加工表面质量。主轴部分采用高速电主轴设计，可适配不同直径的铣刀、雕刻刀头，通过夹具锁紧即可完成刀具更换，能够根据不同加工材质调整主轴转速，兼顾雕刻精细纹路与铣削去除材料的加工需求。三个运动轴的驱动端均搭载步进电机，搭配限位开关实现行程边界的硬限位保护，防止设备超程运行造成结构碰撞损坏。从结构布局来看，设备底部采用一体化型材焊接底座作为承载基础，底座上方铺设Y轴传动导轨与丝杠，工作台面采用带T型槽的金属平板设计，可通过压块、夹具固定不同尺寸的待加工工件，工作台的有效加工行程覆盖常规小型工件的加工尺寸需求，龙门立柱采用双侧支撑结构，连接在底座两侧，保证横梁的结构刚性，减少Z轴主轴切削时的结构震颤，提升加工精度。整体设备的安装边界紧凑，整机高度适配常规桌面放置的高度要求，不需要额外做地基固定，接电即可完成基础调试投入使用，设备的走线均采用拖链收纳设计，避免轴体运动过程中拉扯线缆造成损坏，各运动副的润滑点都预留了注油位置，日常维护保养十分便捷。在设计过程中充分考虑了家用、小型场景的使用需求，整体结构没有冗余的复杂部件，拆装维护难度低，普通使用者即可完成日常的调试、换刀、保养操作，传动部件的选型兼顾了成本与使用性能，能够在控制整体制造成本的前提下，满足日常小型加工的精度与负载需求，主轴的安装座预留了升级空间，使用者可根据自身需求更换更高功率的主轴或者加装风冷、水冷散热组件，提升设备的连续加工能力。
