IP67防水USB面板插座结构设计

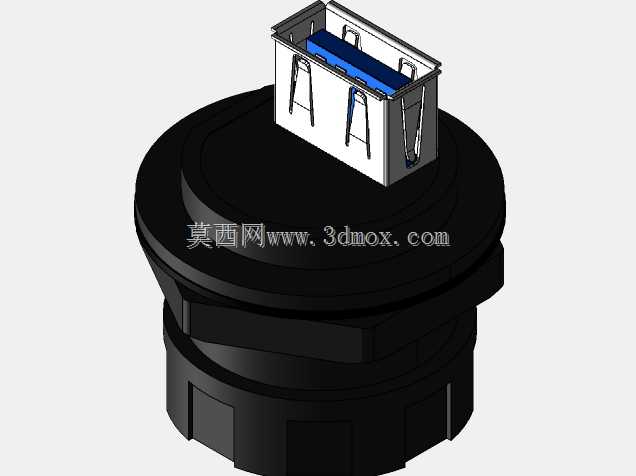

这款CNLINKO YU系列USB面板插座，核心定位是解决常规USB接口在多尘、淋水、户外或工业现场环境下易氧化、短路、接触不良的痛点。从结构拆分来看，前端为标准USB A型母座，内部金属弹片与蓝色胶芯清晰可见，弹片采用弹性铜材并做表面镀层处理，保证反复插拔后的接触可靠性与耐磨寿命；胶芯起到绝缘定位与引脚隔离作用，避免相邻信号脚间发生短路。后端黑色圆形壳体承担面板固定、密封与机械防护功能，壳体外侧设计有六角旋紧结构与定位卡槽，安装时可从面板前方插入开孔，后方通过锁紧螺母压紧，配合密封圈在面板两侧形成压缩密封，从而达到IP67级防尘防水能力，可阻止粉尘侵入并承受短时浸水或高压喷水冲击。

在实际设备选型中，这类接口常见于户外机柜、数控机床、检测仪器、轨道交通设备、船舶电子、充电桩以及食品医药包装生产线。设备外壳通常需要维持密闭或防护等级，普通USB母座直接开孔安装会破坏壳体防护，而该插座将密封边界转移到插座与面板之间，前端插合面在未插线时也可通过配套防水盖实现密封，插线后则依靠连接器自身结构锁紧，避免现场振动导致接头松脱。对于需要现场导出数据、外接U盘、调试程序或连接扫码枪、鼠标键盘的设备，这种方案既保留了USB接口的通用性，又不用在防护外壳上额外开设裸露敞口。

设计建模时需要重点关注几个边界尺寸：一是面板开孔直径与壳体圆柱段的配合公差，过松会影响密封压缩量，过紧则导致装配困难；二是壳体后方的螺母旋合空间与扳手操作空间，避免与内部PCB、线束或钣金筋位发生干涉；三是USB母座引脚的尾部出线方向和焊盘位置，若采用板载连接，需核算PCB到面板的距离以及引脚伸出长度，若采用线端转接，则要预留尾部线束弯折半径。模型中壳体下部的扁位与卡槽，除了防转，还能在拧紧螺母时承受扭矩，防止整个插座跟转损伤内部焊点。

从材料角度看，外部黑色壳体一般选用耐候性工程塑料，具备较好的绝缘性、抗冲击性和耐化学腐蚀能力，适合在切削液、清洗剂或盐雾环境中长期使用；内部金属件则兼顾导电、弹性与防锈要求。整体结构没有复杂运动机构，建模难点在于多层零件的同轴度、密封圈槽尺寸以及安装空间校核，结构工程师在调用此类通用件时，应把它作为外壳防护设计中的一个标准接口节点，与面板厚度、密封压缩率、内部走线和外部插头插拔空间一起综合评估，而不是仅仅当作一个普通USB母座来布置。
