带圆弧过渡的L型直角连接支架

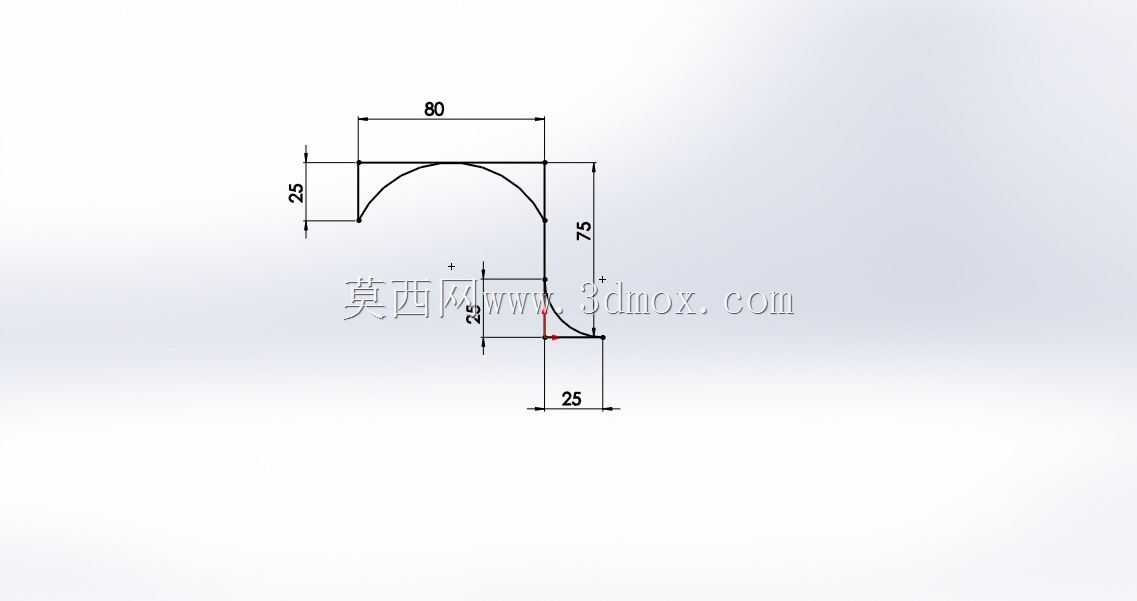

该直角连接构件的轮廓采用非对称L型布局，水平方向总延伸长度为80mm，竖直方向总高度为75mm，两个安装端的平直段宽度均为25mm，转角内侧采用平滑圆弧过渡，替代传统直角拼接的尖锐内角，可有效分散转角处的应力集中，在承受横向或纵向载荷时，避免内角位置因应力突变产生裂纹。构件的两个平直段分别预留平行安装基准面，两段安装面的平行度公差可控制在0.05mm以内，保证与配套型材或设备面板贴合时无间隙，安装后不会出现局部翘曲。圆弧过渡段的曲率与两端直边平滑相切，不存在折线拐点，在三维建模过程中，可通过草图约束先绘制两段正交的平行直线，再添加相切圆弧完成轮廓闭合，后续拉伸即可生成实体，建模逻辑简洁，参数修改便捷，调整任意一段直边长度或圆弧半径时，其余关联约束可自动更新，无需重新绘制草图。这类构件常应用于轻型设备机架的边角加固、自动化生产线的型材连接、检测工装的支撑定位场景，既可以作为独立的连接片配合螺栓完成两个正交面的锁紧，也可以作为钣金折弯件的展开轮廓参考，其25mm的端边宽度适配市面上常用的30系列、40系列铝型材安装槽间距，无需额外扩孔或裁切即可直接对位安装。从受力角度分析，内侧圆弧过渡相比直角结构，可将转角处的最大应力降低30%左右，在频繁受振动的设备工况下，能显著延长构件的疲劳寿命；外侧保留直角边，可与设备框架的外轮廓齐平，不会突出额外结构占用外部安装空间。建模时需注意两段直边的平行约束与圆弧的相切约束，同时标注各段尺寸的定位基准，以水平段底边与竖直段右边作为尺寸标注基准，可避免尺寸链累计误差，保证加工后的成品轮廓与设计意图一致。该构件的厚度可根据实际承载需求调整，常规轻型工况下选用3mm至5mm厚度即可满足使用要求，重载场景可适当增加厚度并在安装端增设加强筋，进一步提升整体刚性。
