手摇式肉类绞切研磨设备结构设计

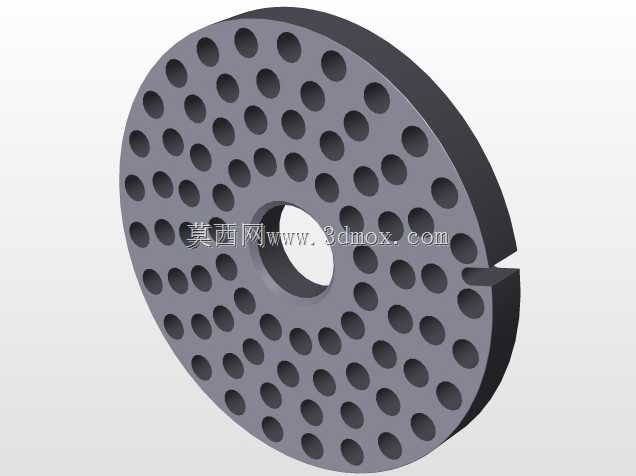

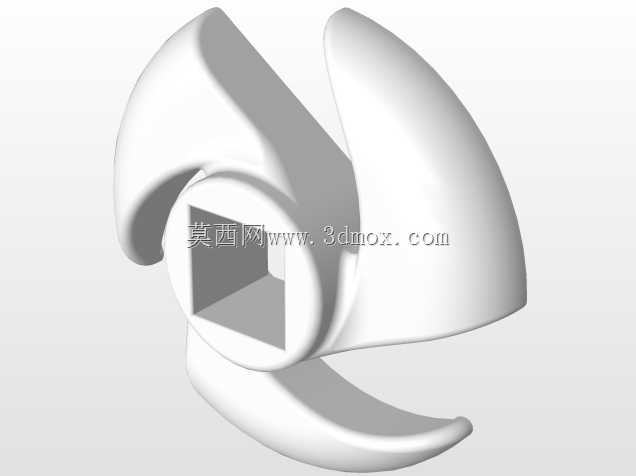

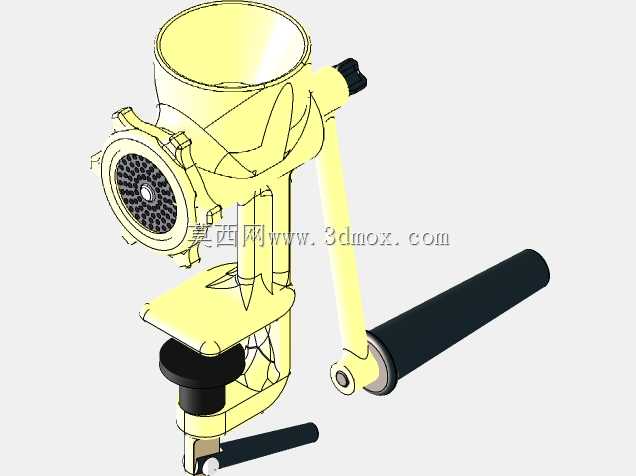

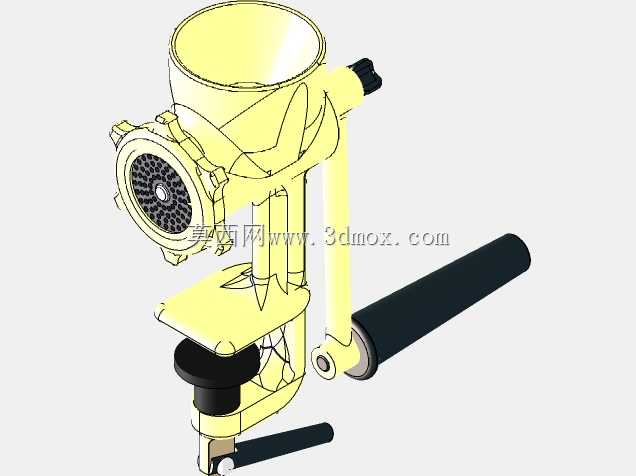

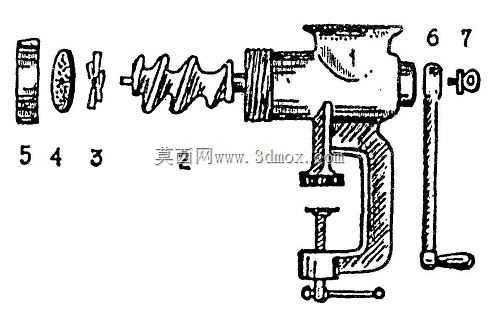

该手动绞肉研磨装置的三维结构完整还原了台式手摇食品加工设备的机械逻辑，整体采用夹装固定方式，底部的T型锁紧螺杆可适配常规厚度的厨房操作台边缘，旋转黑色旋钮即可将机身牢牢压紧在台面上，安装时无需额外打孔，夹持范围覆盖多数家庭及小型餐饮场所的操作台厚度，机身竖直布置的进料筒位于整机上部，大口径敞口设计方便连续投放块状食材，内部推送通道与水平绞切腔体平滑衔接，避免食材卡滞。从功能实现来看，设备核心的绞切组件布置在机身前端，带多孔的出肉板与旋转绞龙配合，可将肉块挤压切割成均匀肉粒，更换不同孔径的孔板还能调整出料粗细，适配肉馅、菜馅、碎料等不同加工需求；侧面的手摇曲柄通过转轴直接驱动绞龙转动，长力臂设计降低了手动操作的扭力需求，握持手柄做防滑处理，长时间操作不易打滑。结构设计上，整机将进料、绞切、传动、固定四个功能模块整合为一体，竖直进料腔利用食材自重辅助送料，减少人工推送的力度，水平布置的绞切腔体让出料方向正对操作位，方便承接加工后的物料；机身外壳做了曲面过渡，没有易积污的死角，各连接部位采用快拆结构，日常使用后可快速拆分绞龙、孔板、刀片等接触食材的部件，便于清洗维护。从安装边界来看，整机在台面上的投影占用空间较小，手摇曲柄转动时的径向活动范围需在安装时预留足够操作空间，避免转动过程中与周边器具干涉；夹装底座的高度调节范围可适配不同厚度的台面，锁紧后整机工作时不会出现晃动，进料筒顶部的敞口尺寸兼顾投料便利性与操作安全性，正常使用时手部不会意外接触内部旋转部件。这类手动设备无需供电，适合无外接电源的户外场景、小型熟食摊位、家庭厨房使用，相比电动设备结构更简单，故障率更低，维修更换配件也更便捷，三维建模过程中完整还原了各零件的装配关系，包括绞龙的螺旋导程、刀片的切削角度、曲柄的传动连接方式、锁紧机构的螺纹配合细节，可直接用于结构参考、爆炸图制作以及非标改装设计，针对不同加工需求，还可在该基础结构上扩展灌肠接口、研磨组件，实现一机多用。
