SCS10箱式直线轴承滑块结构设计

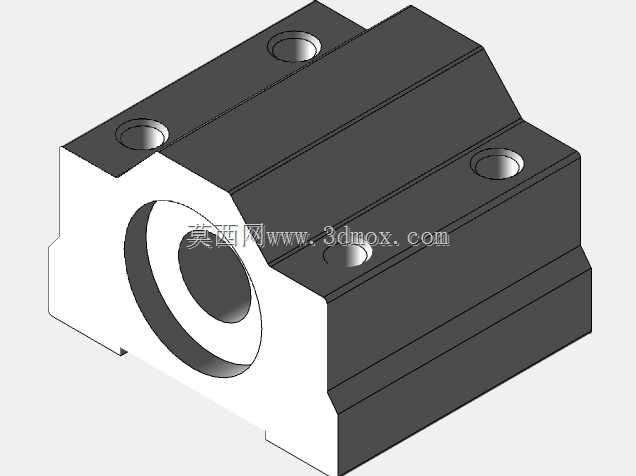

该模型呈现的是SCS10规格箱式直线滑块，属于轻载直线导向系统里的基础执行部件，常见于桌面式自动化工作站、小型移栽机构、3D打印运动轴、检测设备滑台以及包装线短行程推送工位。它的核心作用是为光轴提供可滑动的支撑界面，把外接负载的径向力均匀传递到内部轴承滚道，同时约束轴系以外的偏转自由度，保证运动件沿既定轴线做低阻力往复移动。

从结构上看，滑块主体采用封闭箱式壳体，中部为贯通式轴孔，用于穿过直径10mm的圆柱光轴；壳体上表面分布三处安装螺纹孔，可直接连接工作台、吸盘支架或传感器安装板，侧面与底面的平整加工面则为定位贴合提供基准。这种布局把轴承包容在壳体内部，相比开口型滑块具备更好的抗扭刚性，在侧向载荷不大但需要稳定支撑的场景中更有优势。设计时需要重点控制轴孔与安装面的平行度，若平行度偏差过大，滑块运行中会产生附加力矩，不仅增大滑动阻力，还会造成局部预压过载，缩短轴承使用寿命。

安装边界方面，选型阶段要核对光轴中心高度、滑块总长、宽度以及安装孔间距，确认与周边机架、拖链和限位块不发生干涉。壳体上的安装孔位置决定了外接板的螺钉布局，孔深需匹配螺钉规格，避免螺钉顶入内部轴承区域。轴孔内径与光轴形成间隙配合，配合精度直接影响游隙：间隙过大会导致滑台晃动，影响定位重复精度；间隙过小则会在高速往复时出现卡滞、发热。实际装配中通常先固定光轴两端支撑座，再穿入滑块，通过打表校验光轴直线度与平行度，最后锁紧滑块上的负载板。

功能特性上，箱式结构能够阻挡部分切屑和灰尘进入轴承滚道，适合相对洁净的轻工业环境；若用于多尘工况，则需在轴端增加刮屑片或防尘圈。滑块内部一般集成直线轴承，依靠钢珠循环实现低摩擦运动，因此对安装基面的平面度有一定要求。基座面不平时，壳体受迫变形会改变轴承内圈与光轴的同轴度，表现为滑动阻力忽大忽小。建模过程中，壳体外形、安装孔位、轴孔台阶和倒角均需按实际加工逻辑表达，尤其是轴承容纳腔的直径与长度，要与标准直线轴承的外径和宽度对应，才能保证装配关系真实可用。

在设备布局里，这类滑块通常成对布置在同一根光轴上，或与两根平行光轴组合使用，以承担倾覆力矩。单滑块使用时更适合纯轴向导向、负载重心贴近轴中心的场合；若负载偏置，就需要增加滑块数量或加宽跨距。工程师在选型时不能只看额定动载荷，还要结合行程长度、运行速度、加速度以及润滑条件综合校核。短行程高频往复工况下，润滑脂容易在局部堆积，需在壳体上预留润滑通道或定期补脂；低速重载场景则要关注接触面压，避免滚道出现早期点蚀。整体而言，该模型完整表达了箱式滑块的外部接口与装配空间，可直接用于运动机构的干涉检查、安装板设计和设备布局验证。
