带方法兰连接的90度直角弯管接头

该弯管接头采用90度直角转向结构，两端均配置方形法兰安装面，主要用于管路系统中需要改变介质流向的连接节点。在液压站、气动设备、冷却循环系统、工艺管道及小型成套装备内部，空间走向往往受机架、墙板或其他部件限制，直管无法直接完成跨面连接，这种带方法兰的弯头能够在两个垂直安装面之间建立稳定流道，同时承担定位与密封功能。

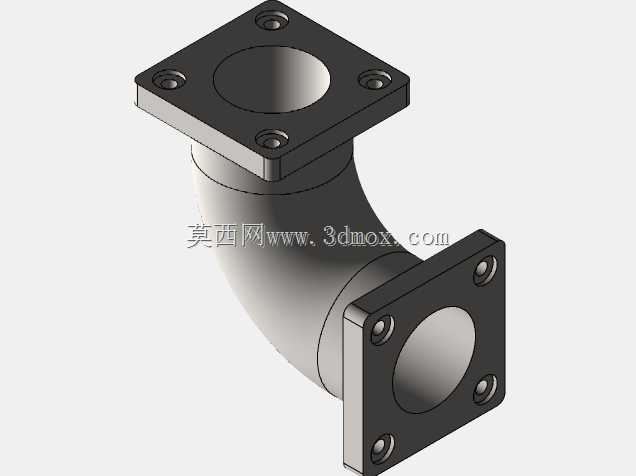

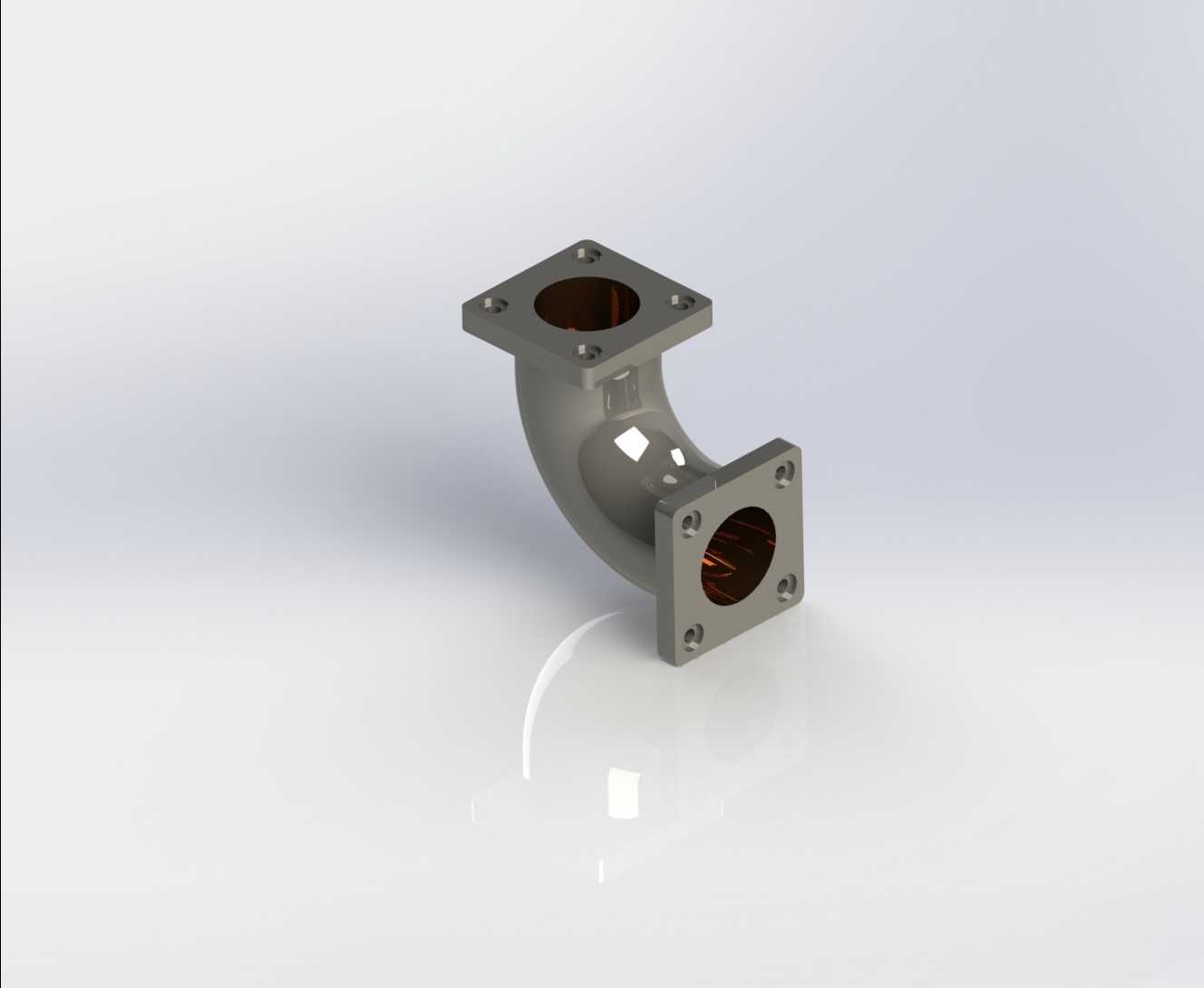

从结构上看，弯管主体为平滑圆弧过渡，内壁连续无突变，可降低流体在转向处的局部阻力，减少压降与湍流噪声。两端方形法兰与管身一体成型，法兰面分布四个螺栓孔，孔位沿方形轮廓对称布置，安装时可从正面直接锁紧，操作空间比圆周分布的圆法兰更易控制，也便于在狭窄机架内完成对位。法兰端面可根据实际工况加装平垫、O形圈或密封垫片，以适应气压、液压或冷却水等不同介质。

设计时需要同时考虑流道尺寸、弯曲半径和安装边界。弯曲半径过小会造成介质转向急促，增加能量损失；过大则会占用更多外部空间，影响周边管路排布。该模型在保证通流截面基本不变的前提下，将弯头外轮廓控制在较紧凑范围内，使两端法兰背面能够分别贴合两个垂直基准面。方形法兰的边长、螺栓孔中心距以及管体中心高共同决定了安装边界，选型或建模时应重点核对相邻部件是否与弯头圆弧外侧发生干涉，尤其是法兰背面到弯管外弧的距离，会直接影响贴板安装后的管路伸出量。

在三维建模过程中，这类零件通常先建立中心流道与法兰安装基准，再通过扫掠形成管体，最后处理螺栓孔、倒角和加强过渡。管身与法兰交接处保留适当圆角，可缓解应力集中，避免在承压或振动工况下出现裂纹。对于设备布局工程师而言，该模型不仅是一个管路连接件，也是空间走向校核的重要参照：它明确了两个垂直接口的相对位置、螺栓锁紧方向以及弯管外轮廓包络，可直接用于管路装配干涉检查、法兰面对位和密封结构设计。

实际应用中，该弯头适合安装在设备墙板、阀块表面或支架立面上，两端法兰分别固定后，可形成刚性较高的管路转角。与螺纹弯头相比，方法兰连接更适合需要频繁拆装、对密封可靠性要求较高或管径偏大的场合；与焊接弯头相比，又具有可拆卸、便于维护和现场调整的优势。设计人员在使用时应结合介质压力、温度、管材强度及螺栓规格进行复核，使模型结构与实际工况保持一致。
