户外行人休憩遮阳挡雨钢结构棚架

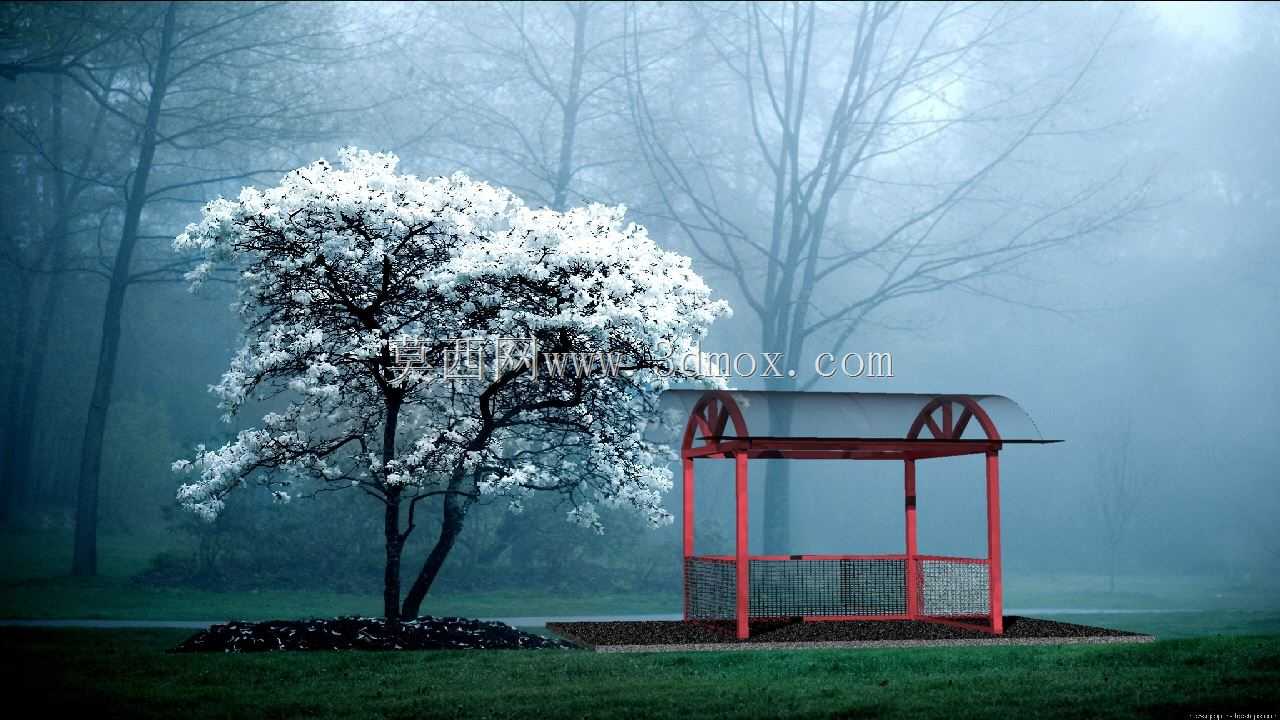

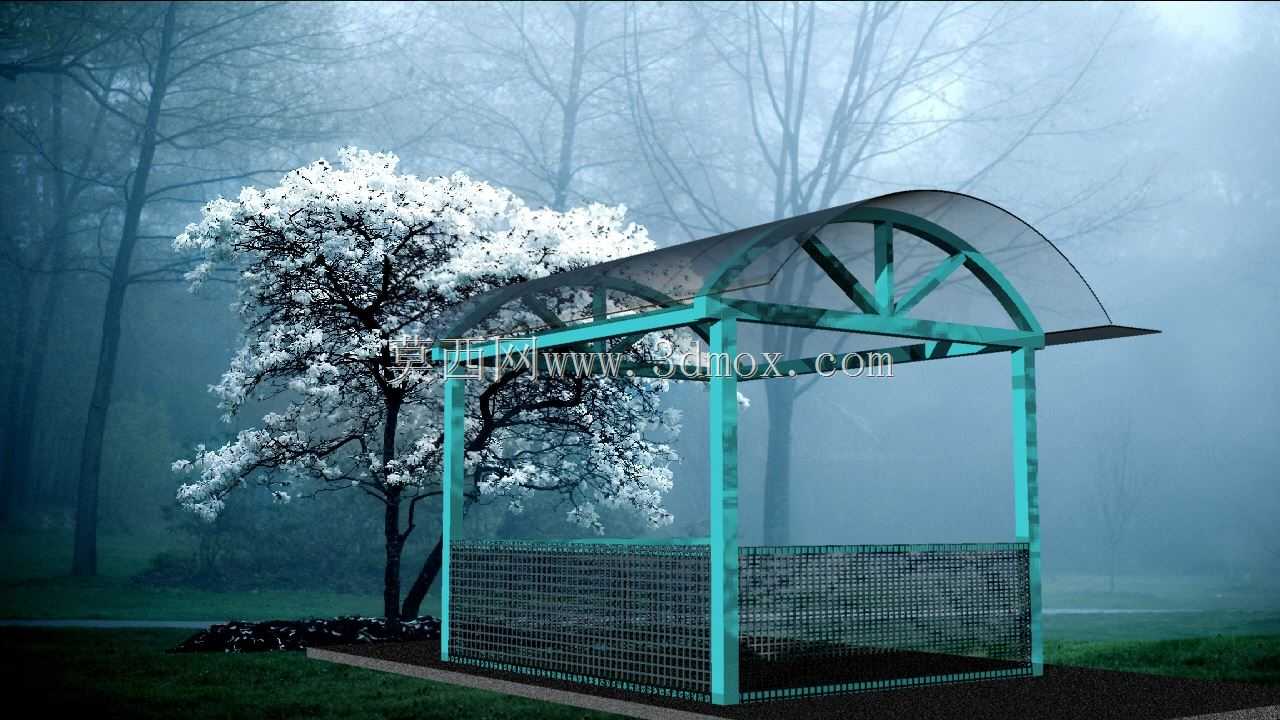

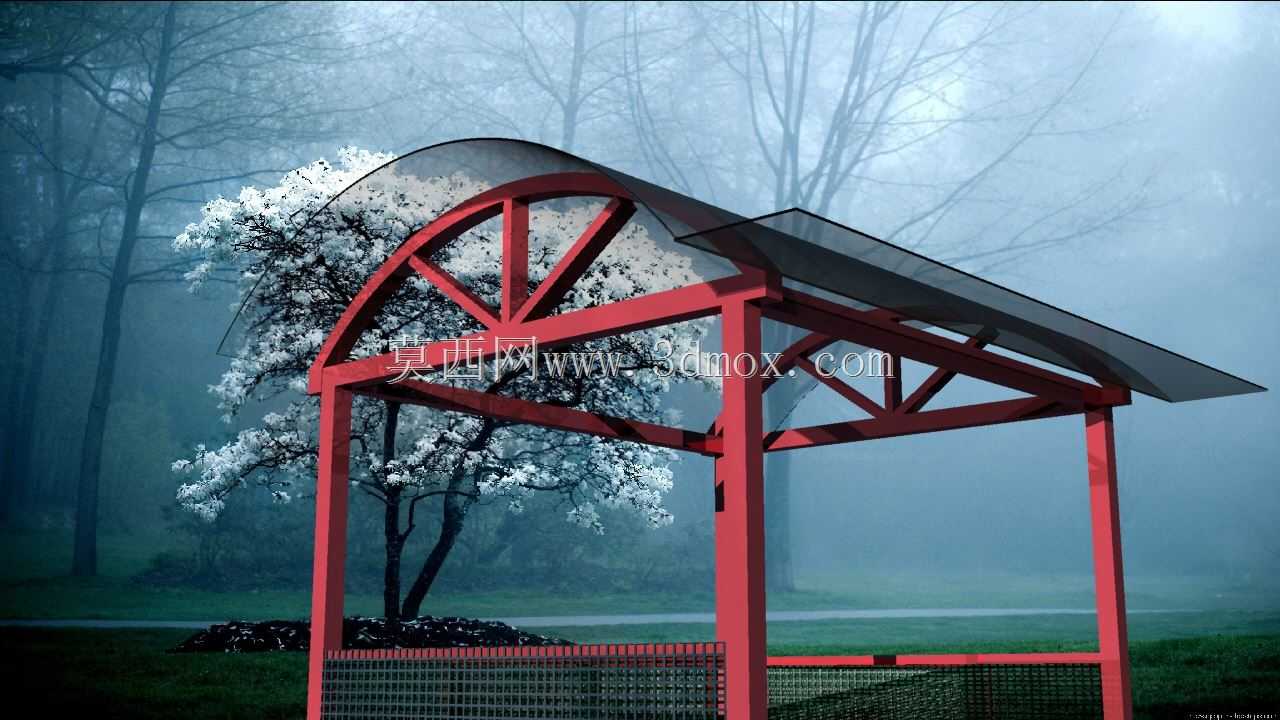

这类户外休憩棚架的核心使用场景集中在城市步道、公园游览区、公交停靠点以及厂区人行通道旁，主要为过往行人提供临时躲避日晒、突发阵雨的空间，也可作为短途休憩、临时等候的遮蔽场所。从结构受力逻辑来看，整体采用立柱加弧形顶桁架的形式，竖向主立柱直接承担顶部构架、覆面材料以及雨雪荷载的竖向力，侧向通过斜向支撑形成稳定的三角受力单元，无需额外增设斜拉构件即可抵抗常规户外阵风带来的水平载荷，整体构架的冗余度适配多数民用公共区域的安全设计要求。顶部采用双坡面结合弧形拱顶的造型设计，并非单纯出于景观视觉考量：弧形段可快速引导中部积水向两侧坡面分流，两侧延伸的斜向檐口能够扩大遮蔽范围，避免雨滴随风斜向飘入棚内休憩区域；构架内部的腹杆排布经过受力优化，在减少整根主梁材料用量的同时，避免了大跨度横梁中部出现下挠变形的问题。从安装边界角度考量，单组棚架的跨度适配常规人行步道的宽度，立柱落点可避开地下管线布设区域，基础仅需做浅埋混凝土墩即可固定，不需要大规模开挖场地；多组棚架可沿步道走向串联拼接，相邻构架的檐口可做密封衔接，形成连续的遮蔽通廊，适配不同长度的场地安装需求。细节设计上，立柱底部预留了法兰连接位，现场装配时可先完成基础预埋件施工，再将整体焊接成型的棚架吊装对位固定，大幅减少现场焊接、防腐补涂的作业量；顶部覆面可选用透光板材，既能够遮挡直射阳光，又可保留部分自然光照，避免棚内区域过于昏暗；棚架下部可配套加装休息座椅、分类垃圾桶以及公共标识牌，适配不同场景的配套使用需求。结构建模过程中需重点校核立柱长细比、桁架节点的焊缝受力，同时预留覆面材料的安装公差，避免现场装配时出现孔位错位、板材无法贴合构架弧度的问题；整体钢结构构件出厂前统一做防腐防锈处理，适配户外长期日晒雨淋的使用环境，降低后期运维的更换频次。
