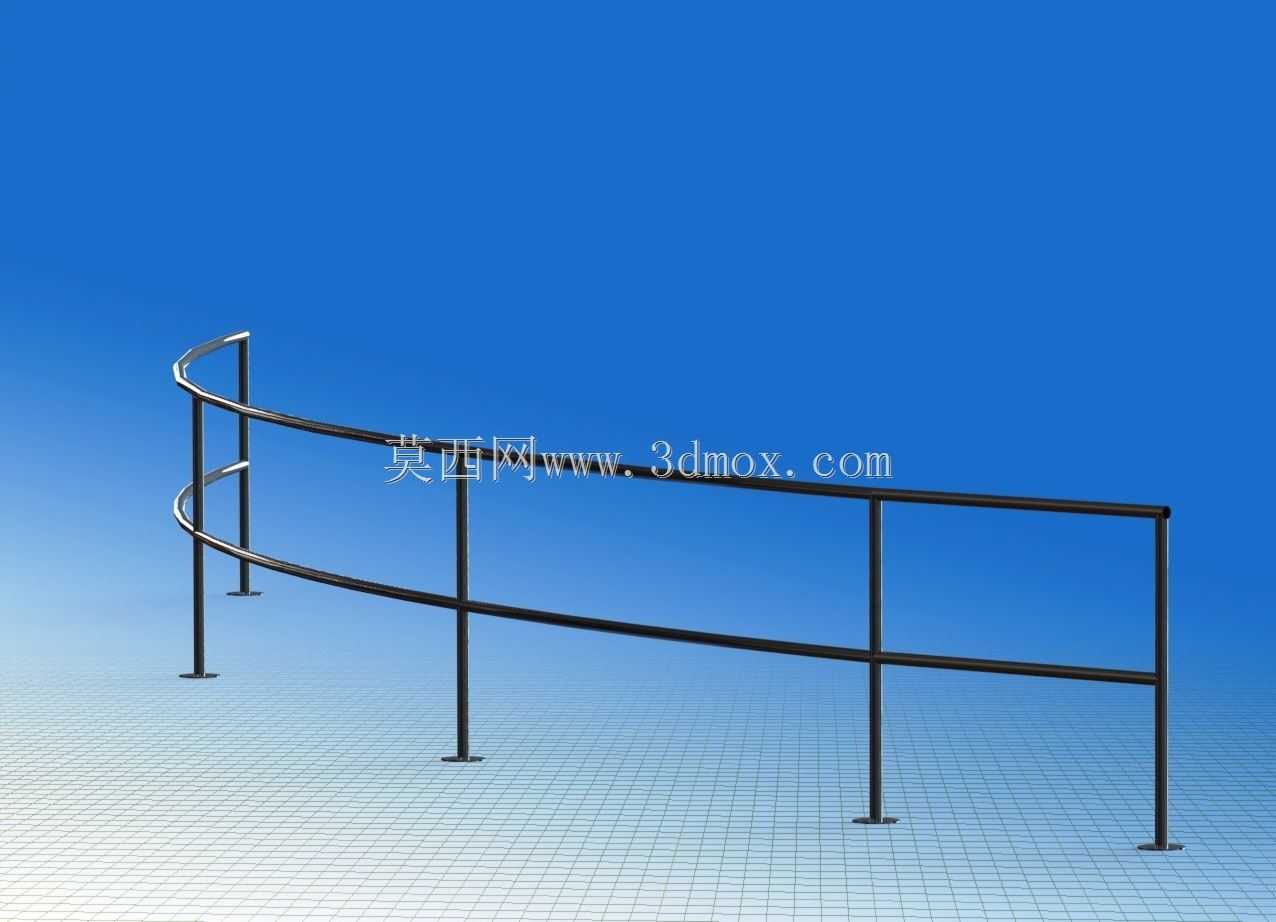

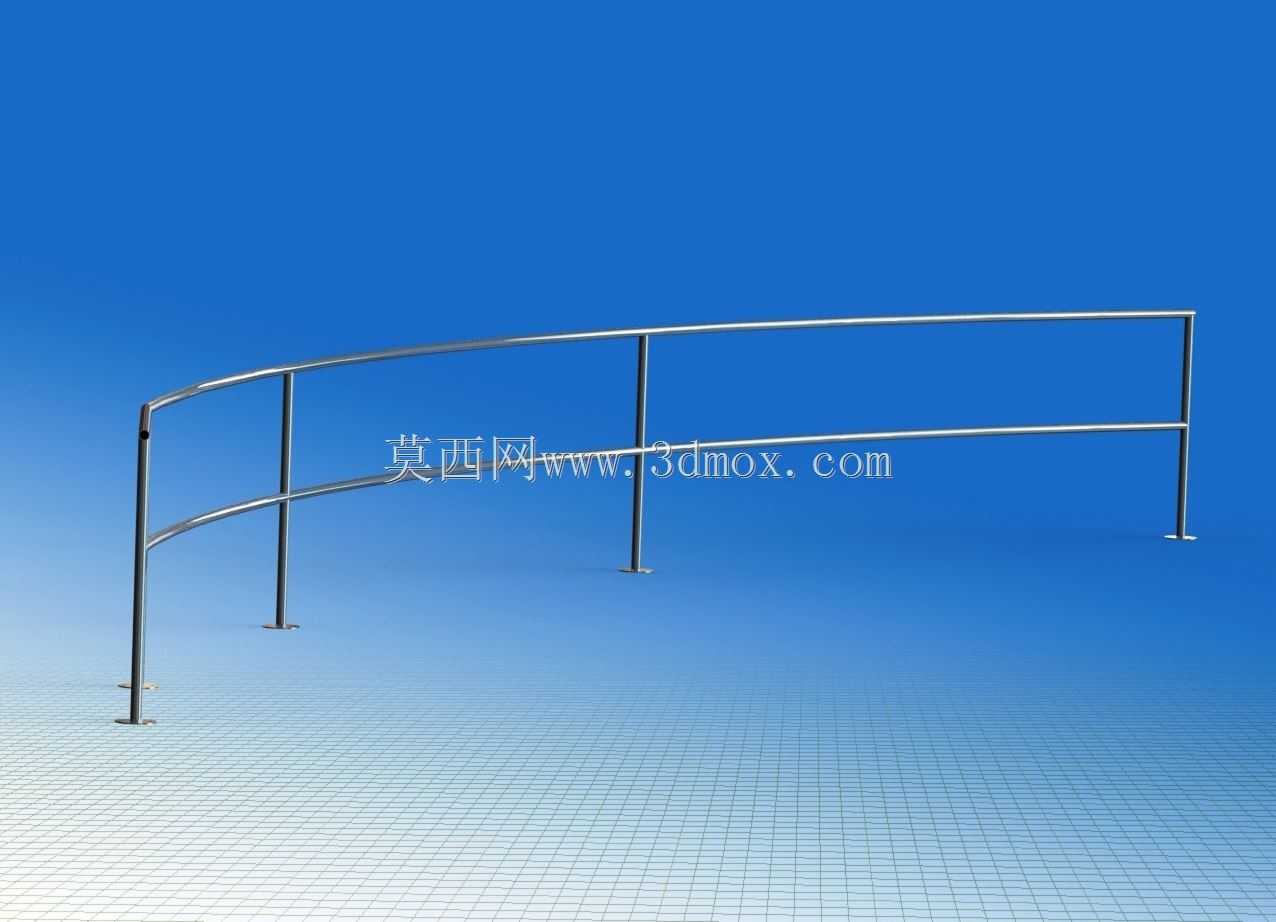

弧形双道安全防护栏杆结构设计

该弧形防护栏杆主要用于工业平台、人行通道、设备周边及临边区域的安全隔离，防止人员误入危险区域或发生高处坠落。整体采用连续弯曲的双横杆布局，配合等距分布的立式立柱，在保证防护强度的同时，能够沿弧形边界顺畅延伸，适用于圆形设备基础、弧形走道、转角平台等直线栏杆难以贴合的安装场景。

从结构组成看，栏杆由上横杆、下横杆、立柱及底部固定座构成。上下两道横杆形成双层阻挡，可避免人员从横杆间隙穿过，也能在人员倚靠时提供更稳定的支撑。立柱沿弧线方向均匀布置，将横杆受力分段传递至地面，减少长跨度横杆产生的挠度。底部固定座通过膨胀螺栓与混凝土地面或钢平台连接，安装后整体抗侧向冲击能力更强，也便于后期维护时拆卸更换局部构件。

设计思路上，弧形段并非简单折弯拼接，而是按照安装边界的曲率进行连续成型，使栏杆走向与场地边缘保持一致，既消除直线段拼接造成的尖角和间隙，也提升整体外观一致性。横杆与立柱交接处采用同心定位，保证焊缝或连接件处于受力合理位置，避免局部应力集中。立柱高度依据人体防护重心设定，上横杆位于腰部至胸部之间，下横杆位于膝部附近，能够在人员失稳时形成有效阻挡。

安装边界方面，该模型重点表达了立柱底面与安装基面的贴合关系。固定座预留螺栓孔位，现场可根据实际地面情况选择膨胀螺栓或焊接底板固定。弧形走向要求在放线时先确定曲率中心和立柱点位，再依次安装立柱与横杆，以保证整体弧度顺滑。横杆端部可根据现场需要与墙体、立柱或其他栏杆段对接，形成封闭防护回路。

在三维建模过程中，圆弧路径与杆件截面的配合是关键。横杆需沿同一条空间曲线扫略成型，立柱则保持垂直于安装基面，二者相交后需进行准确裁切，确保连接节点无干涉。底部固定座的孔位间距、板厚和立柱外径需要相互匹配，避免出现装配偏差。对于结构设计人员而言，该模型可直接用于校核栏杆与设备、通道、平台边缘的净距，也可作为同类弧形防护设施的参数化基础，通过调整曲率半径、立柱间距、杆件直径和高度，适配不同载荷等级与现场边界条件。
