节能公寓楼太阳能集热装置结构设计

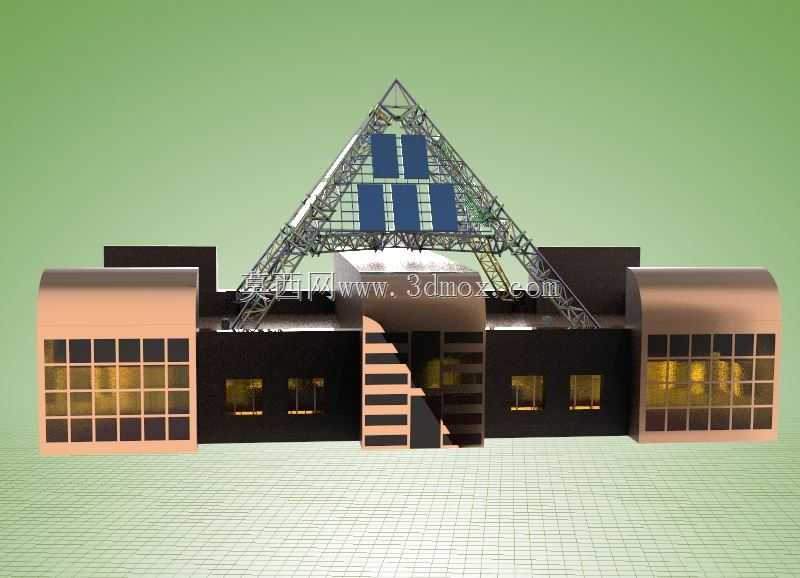

这套三维结构围绕建筑顶部的太阳能集热阵列展开，将集热模块、支撑桁架与下部建筑功能空间整合为一体，适用于中小型公共建筑、低层公寓或城郊独立住宅的热水供应与冬季辅助采暖场景。从实际使用角度看，顶部阵列承担太阳辐射捕获任务，下部建筑空间可布置储热水箱、循环管路、控制阀门及检修通道，避免集热设备与居住区域直接混杂，同时缩短管路长度，降低循环热损。

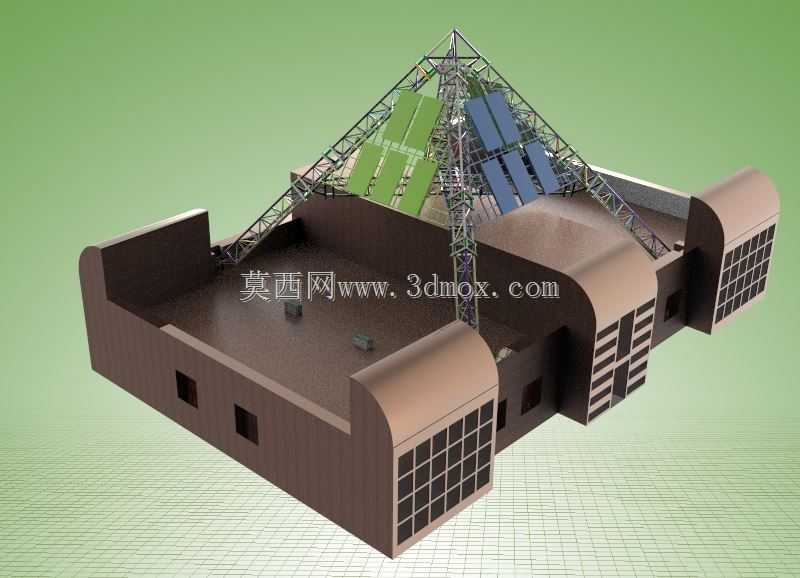

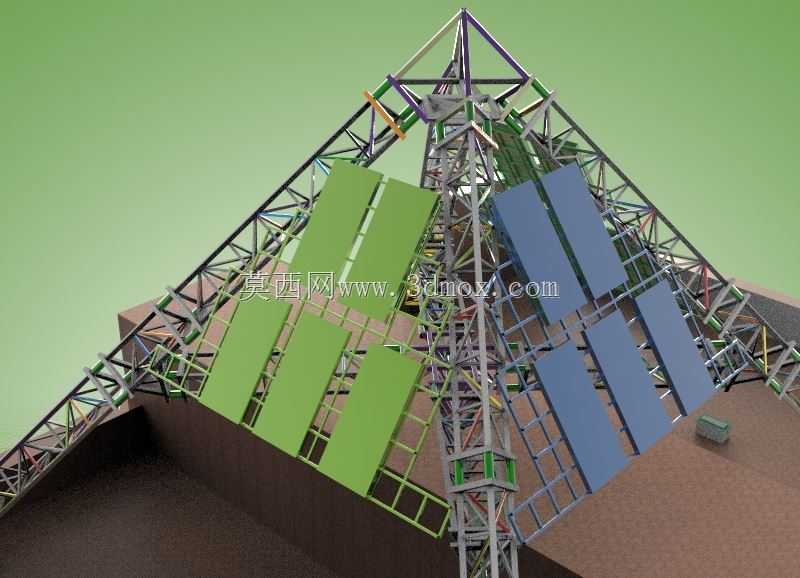

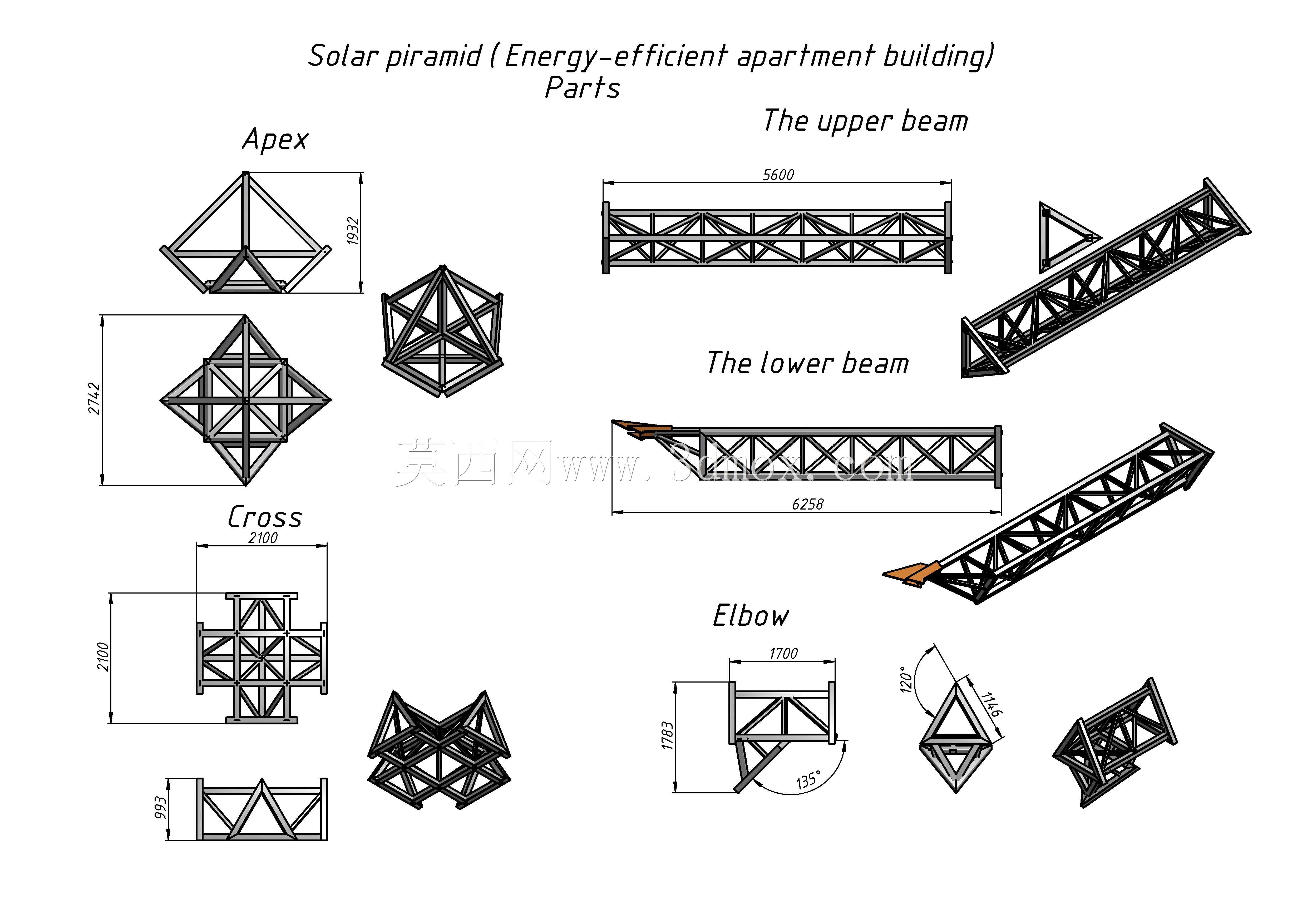

设计思路上，集热面采用金字塔式锥形布置，四个坡面分别朝向不同方位，可在一天内随太阳方位变化持续接收辐射，相比单一南向平板阵列，对早间、傍晚低角度光照的利用率更高，也能减少单块集热板之间的相互遮挡。支撑结构采用桁架式钢架，杆件沿坡面斜向布置，在风荷载作用下可将水平力分解为轴向拉压，整体用钢量低于实体塔架；节点处预留螺栓连接孔位，便于现场分段拼装，也方便后期单块集热板的更换维护。

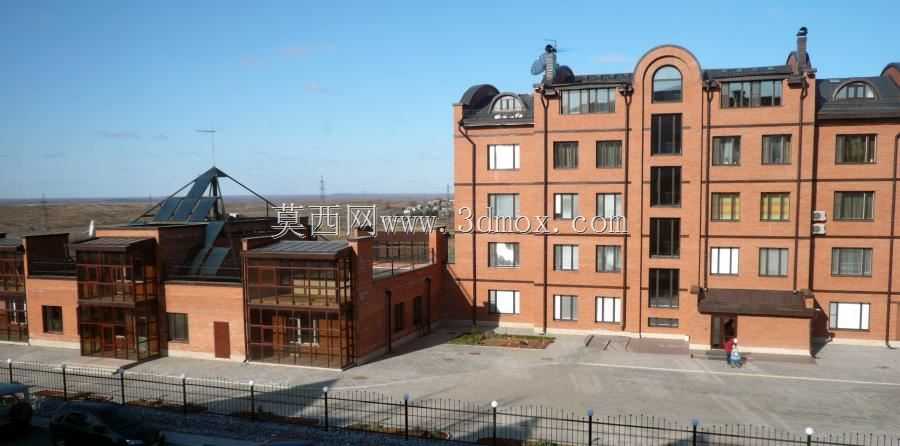

从安装边界判断，下部建筑主体为近似矩形平面，两侧带弧形端部的功能体块，墙体开窗位置已在模型中明确，集热塔基础应落在建筑顶部承重梁或柱顶范围内，不可直接架设在轻质屋面板上。阵列最高点与建筑檐口的高差需结合当地日照间距与屋面检修空间确定，四周应留出不小于单人通行的维护通道，坡面集热板与水平方向的夹角可根据项目所在地纬度微调，模型中各铰接支座为角度调整预留了结构余量。

功能分区方面，下部空间的网格状开窗对应设备间或公共区域，弧形端部可作为管井与楼梯间，将屋面集热系统与底层储热、换热设备连通。管路沿桁架内侧敷设，可借助建筑阴影减少夏季管路暴晒，同时在冬季减少迎风面冷风渗透带来的温降。结构建模时需重点校核塔架根部与屋面连接节点的荷载，包括自重、风吸、风压及积雪荷载，集热板边框与桁架的连接应设置长圆孔，吸收温度变化产生的热胀冷缩变形，避免长期运行后焊缝或螺栓出现疲劳损伤。
