椭圆镂空网格钢结构场馆框架设计

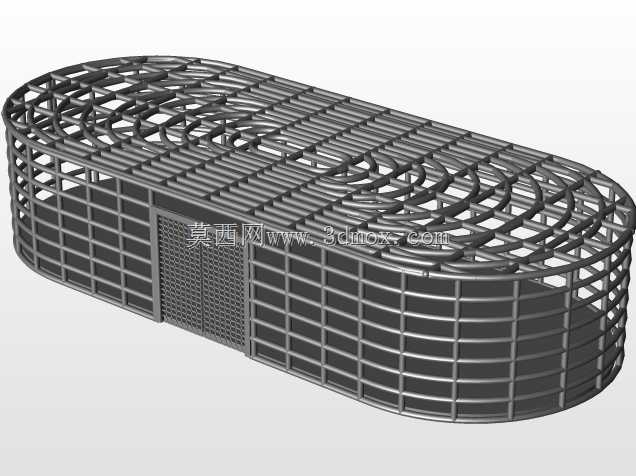

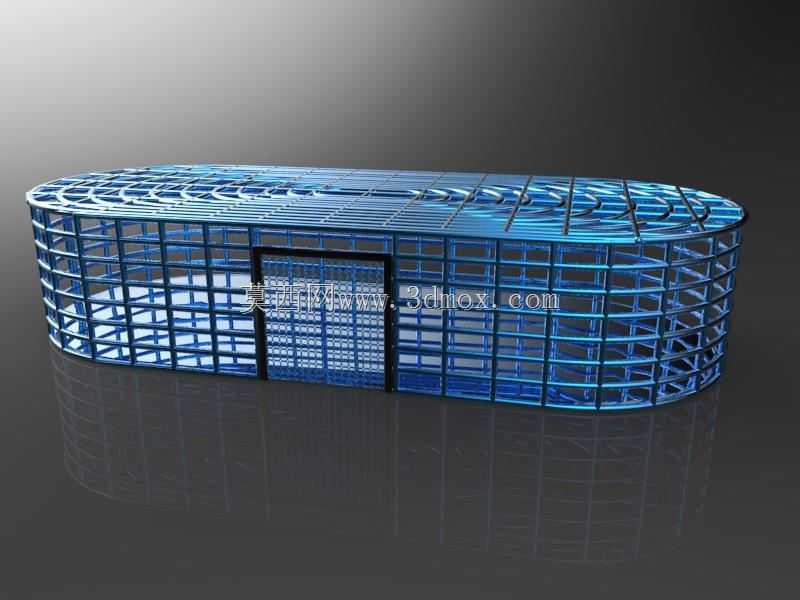

该椭圆镂空网格钢结构框架，主要面向中小型体育场馆、临时会展展厅、户外演艺活动篷房以及城市商业快闪空间等场景，作为建筑主体的受力骨架与外立面造型载体使用。不同于常规矩形场馆的梁柱排布逻辑，该结构整体采用长圆形平面布局，两端圆弧过渡段可有效分散风荷载与屋面竖向荷载，避免直角区域出现应力集中问题，同时在内部空间利用率上更具优势，观众流线、展位排布可沿椭圆环向自然展开，无视觉死角。从设计思路来看，整体采用纵横交错的空间网格体系，纵向环向构件沿椭圆轮廓连续布置，横向径向构件连接内外环梁，形成类似壳体的受力结构，构件之间的节点可采用焊接或螺栓球节点形式，兼顾工厂预制精度与现场装配效率。框架中部预留的矩形开口为场馆主入口，开口周边通过加密横向构件、增设竖向加强柱的方式补强开口对整体结构刚度的削弱，保证入口区域的承载能力与变形控制要求。镂空网格的构件间距经过匹配计算，既可以直接作为外立面装饰龙骨，后续可在网格外侧挂载玻璃、金属幕墙板、张拉膜等不同围护材料，也可在网格间隙内嵌照明灯带、广告位等附属设施，实现结构与装饰一体化。从安装边界来看，该框架的平面轮廓为标准椭圆，安装前需根据椭圆长轴、短轴尺寸完成场地基础放线，两端圆弧段的基础定位需重点校核曲率，避免骨架拼装后出现轮廓偏差。整体构件均为直线型杆件，通过不同角度的节点拼接拟合椭圆曲面，无需定制弧形构件，可有效降低加工与运输成本。结构高度方向的分层网格可同步作为马道、管线桥架的安装依托，内部无需额外搭设独立支撑体系，后期场馆内的照明、音响、消防管线均可直接沿网格杆件敷设。在结构受力层面，该网格体系属于典型的空间桁架衍生结构，所有杆件仅承受轴向力，材料强度能得到充分发挥，相比传统实腹梁柱结构可减少钢材用量，同时自重更轻，对下部基础的荷载要求更低，适配多种场地条件，包括临时硬化地面、装配式基础等场景。在实际选型应用中，可根据场馆的跨度需求、当地风雪荷载等级调整杆件截面规格与网格密度，大跨度区域可适当加密径向构件，小跨度附属区域可放大网格间距，在保证结构安全的前提下控制整体造价。模型完整还原了框架的杆件排布逻辑、入口开口位置以及椭圆轮廓的曲率变化，可直接用于结构方案展示、施工模拟、围护结构适配校验等工作，也可作为同类异形钢结构项目的设计参考底模，帮助设计人员快速理清空间杆件的连接关系与排布规律，避免二维图纸中容易出现的节点碰撞、轮廓偏差问题。
