加油站地下混凝土结构与管线布局设计

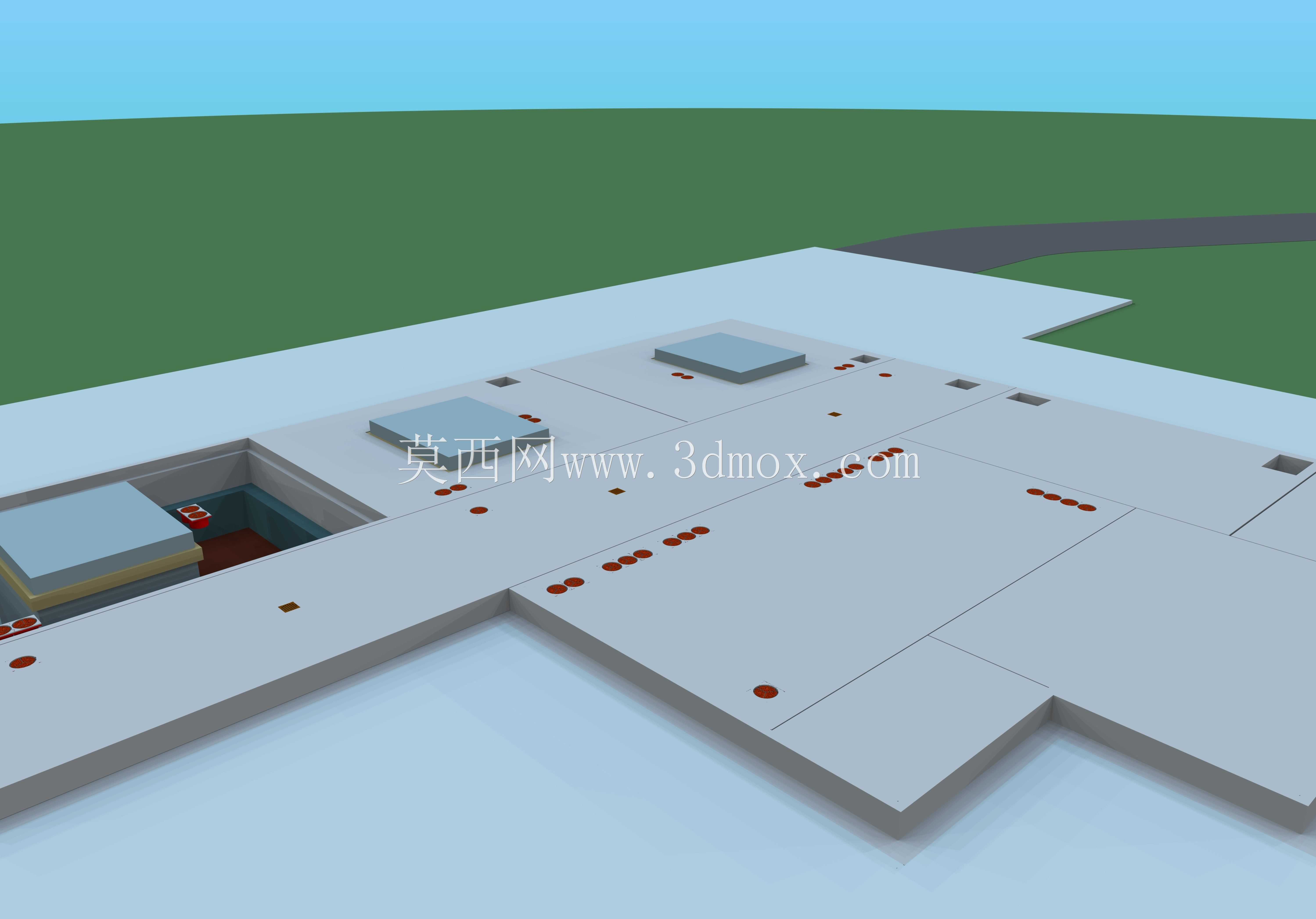

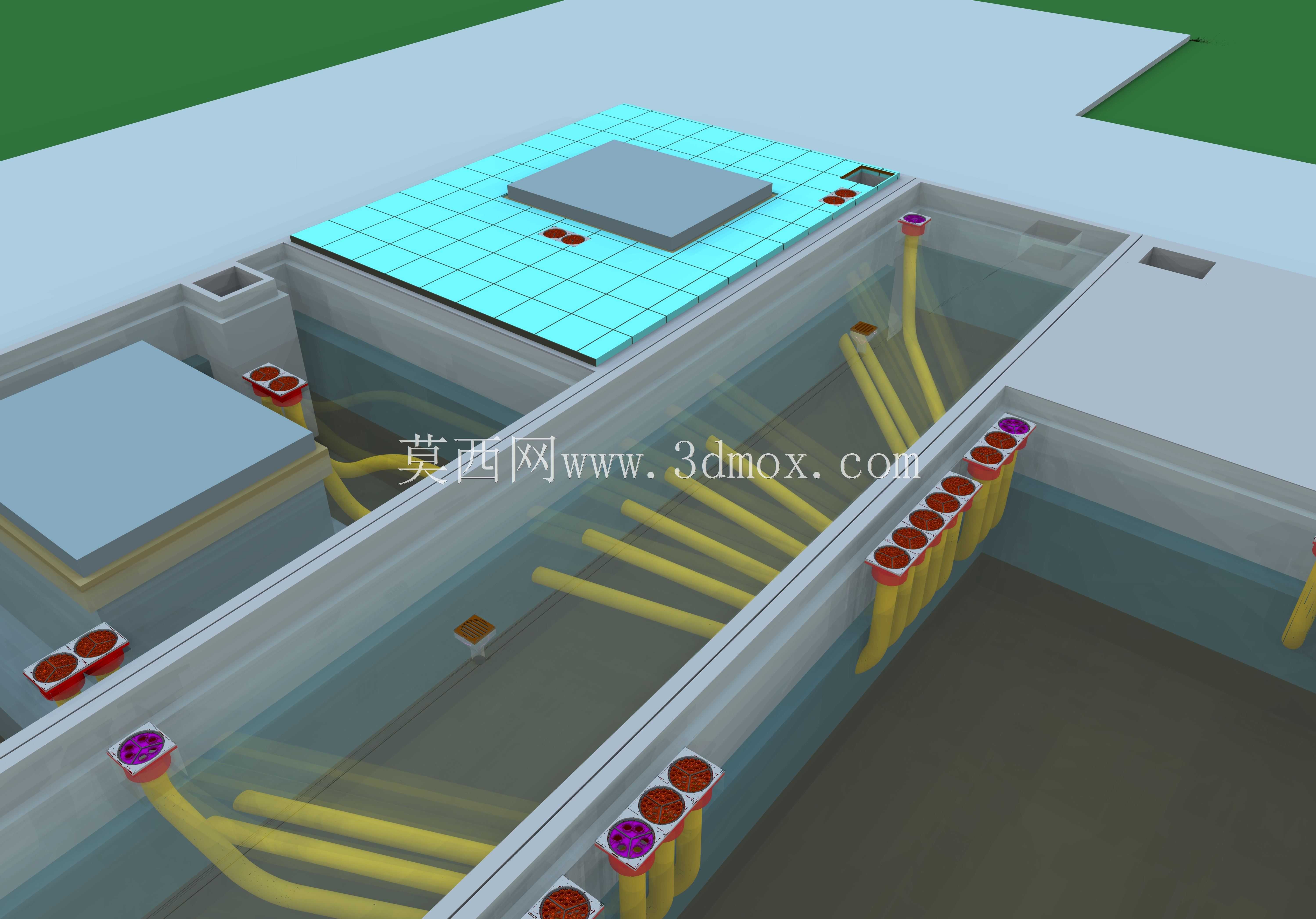

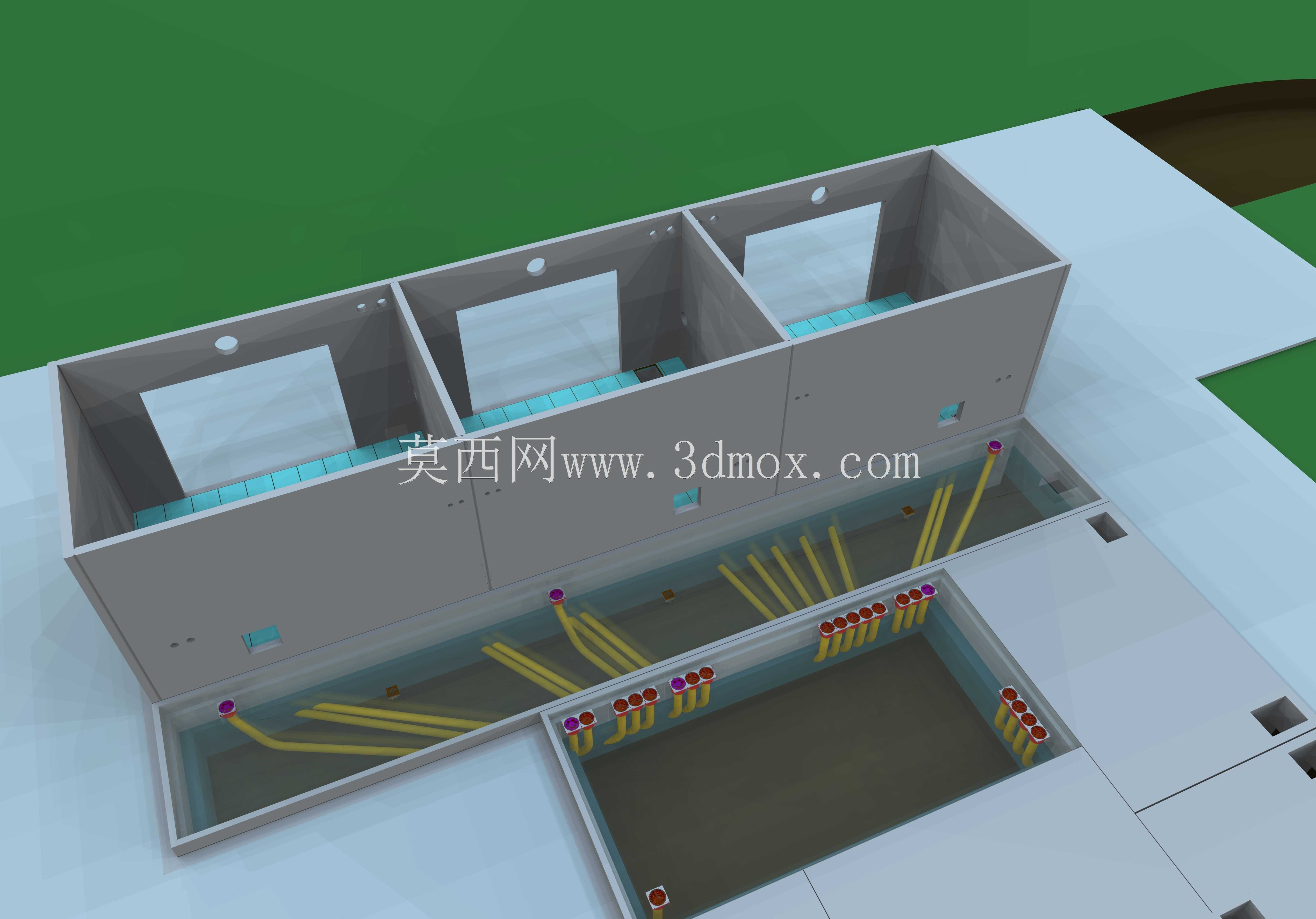

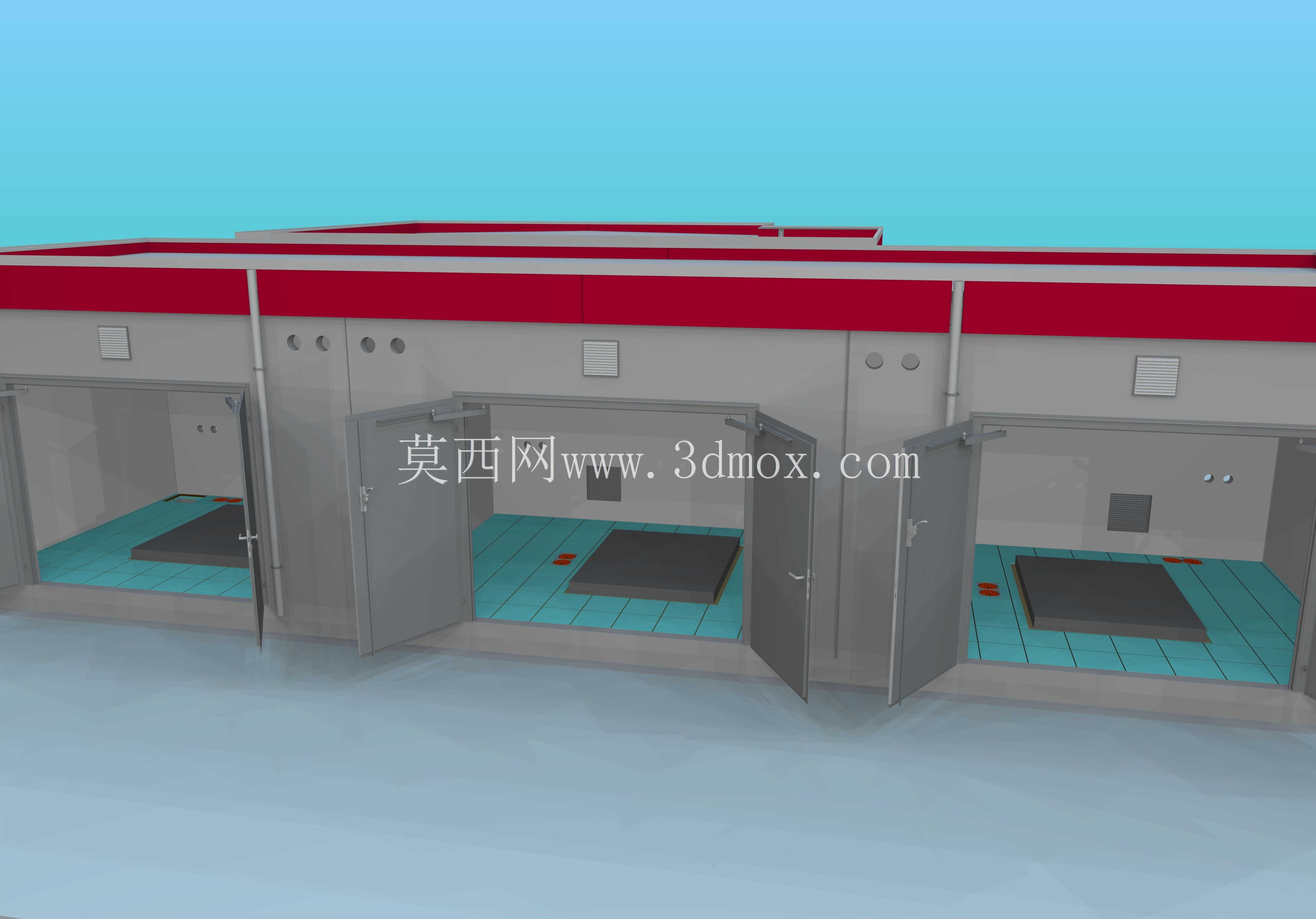

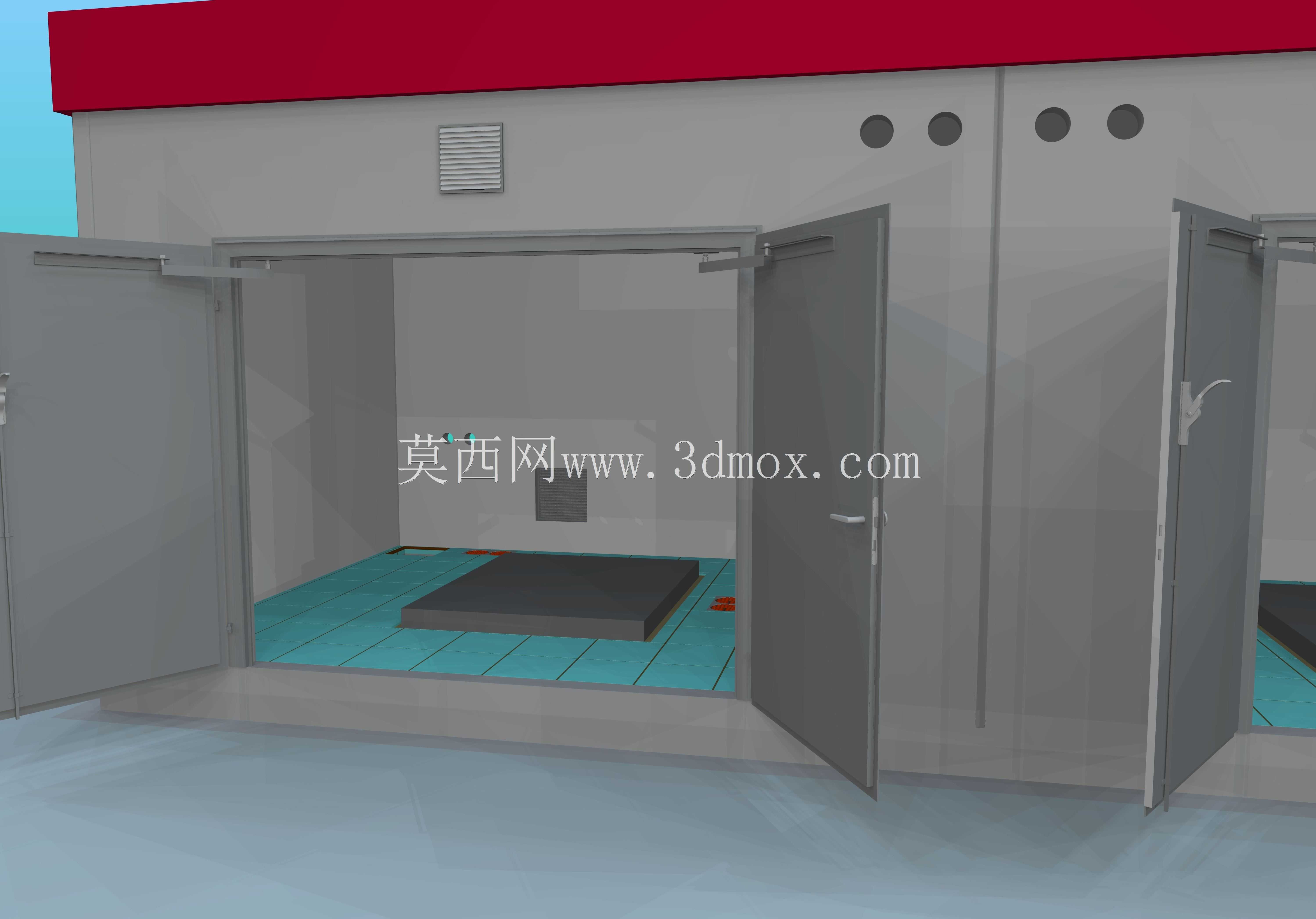

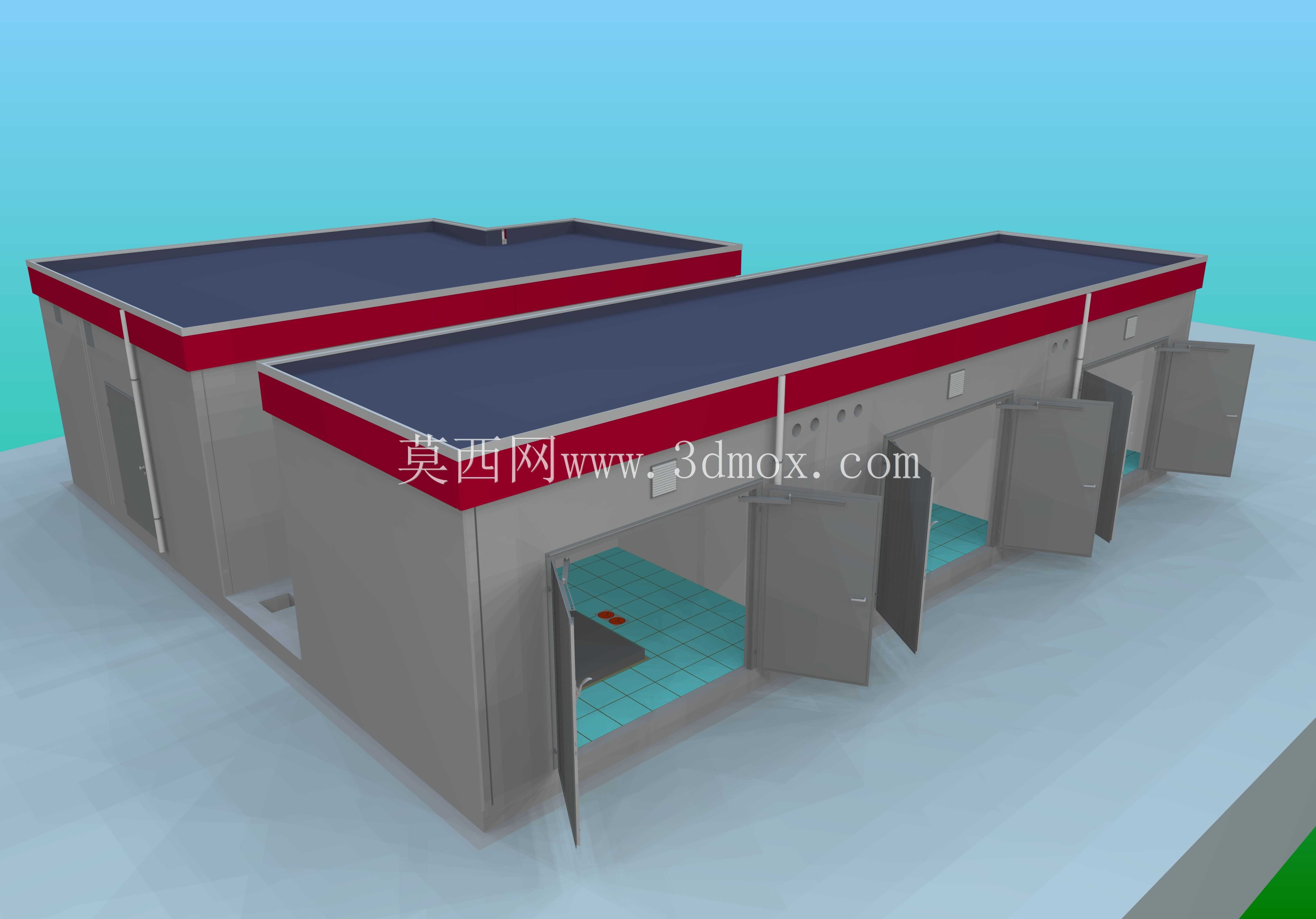

这套模型聚焦加油站地下混凝土构筑物及其附属管线系统，重点呈现罐区基础、电缆导管、工艺管道与阀件之间的空间关系，适合用于站场总图深化、施工交底和结构干涉检查。实际项目中，这类地下部分往往决定后期运维难度，若管沟走向、覆土厚度或穿线保护管位置考虑不足，加油机安装、油罐接管和检修通道都会受到限制。模型将混凝土池体、盖板、集油沟槽、穿线管排和外露阀组集中表达，能够直观看到各专业在有限地下空间内的交汇方式。设计思路上，先以混凝土边界确定罐池和操作井轮廓，再沿检修侧布置主工艺管道，使阀门、计量部件和压力检测点集中在可操作区域；电缆导管则与工艺管保持安全间距，通过成排穿线管向上引至加油机底座或配电点位，避免后期交叉开挖。外形与安装边界方面，需要关注池壁净宽、盖板承载面、管道中心距、弯头抬升高度以及阀杆操作空间。外露管口的高度和排列直接影响地面铺装完成后的接线与接管，模型中不同颜色端盖可用于区分油路、气路、信号线或备用回路。混凝土构件边缘预留的缺口和套管位置，应与上部加油岛、防撞栏及排水坡向协调，防止管线穿出点与建筑面层冲突。对于结构设计人员，可据此核对基础沉降缝、预埋件和管沟支墩；对于设备选型人员，可判断阀门启闭行程、计量组件安装方向和过滤器拆装余量；对于三维建模人员，则可参考其分层建模方式：先锁定土建基准，再装配管道支架，最后补充阀件与末端附件。整体表达不追求地面站房装饰效果，而是把隐蔽工程中最容易出错的接口关系暴露出来，便于在方案阶段提前发现碰撞、操作空间不足和维护路径不畅等问题。
