传统木结构转角井干式节点构造

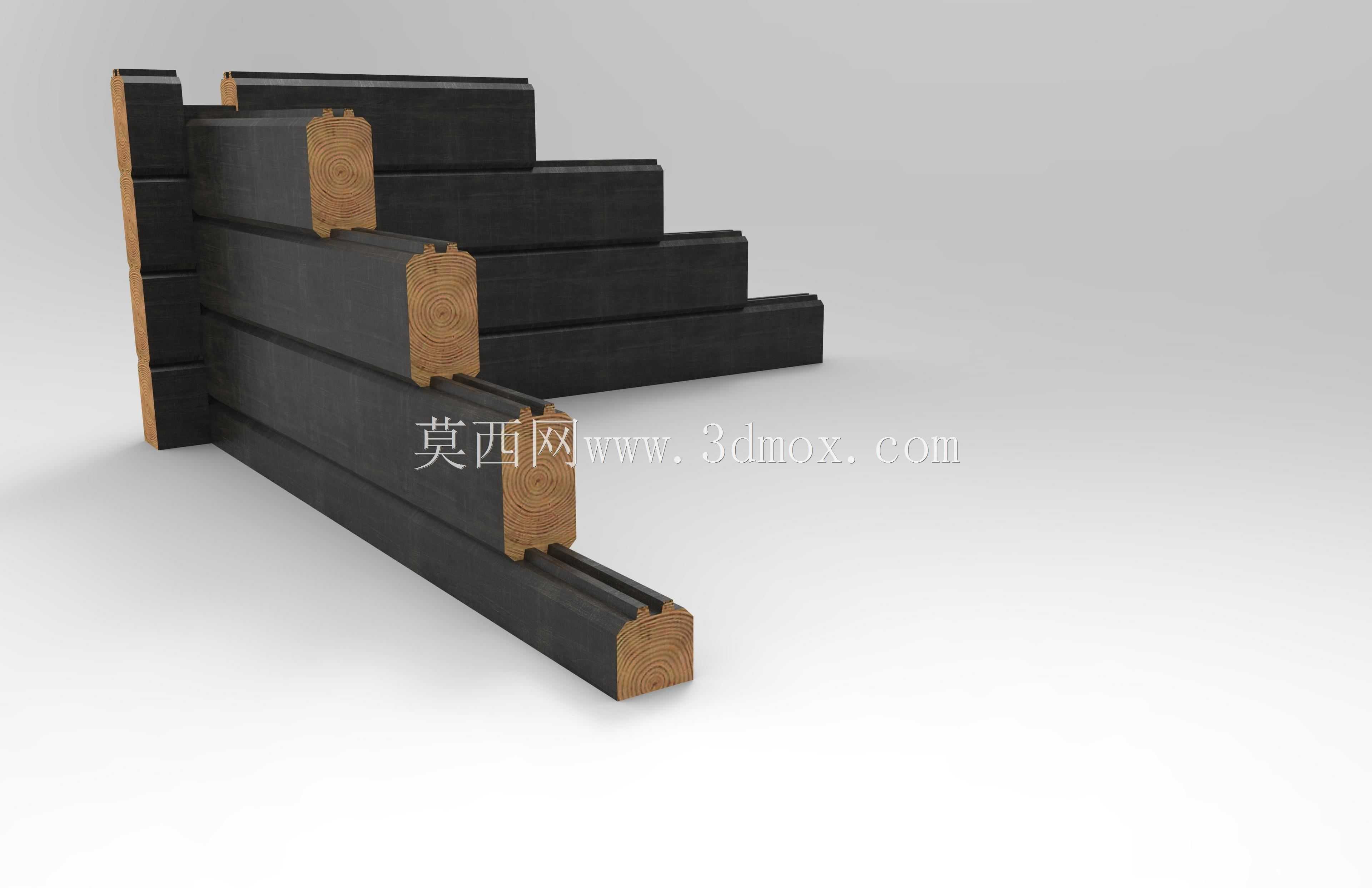

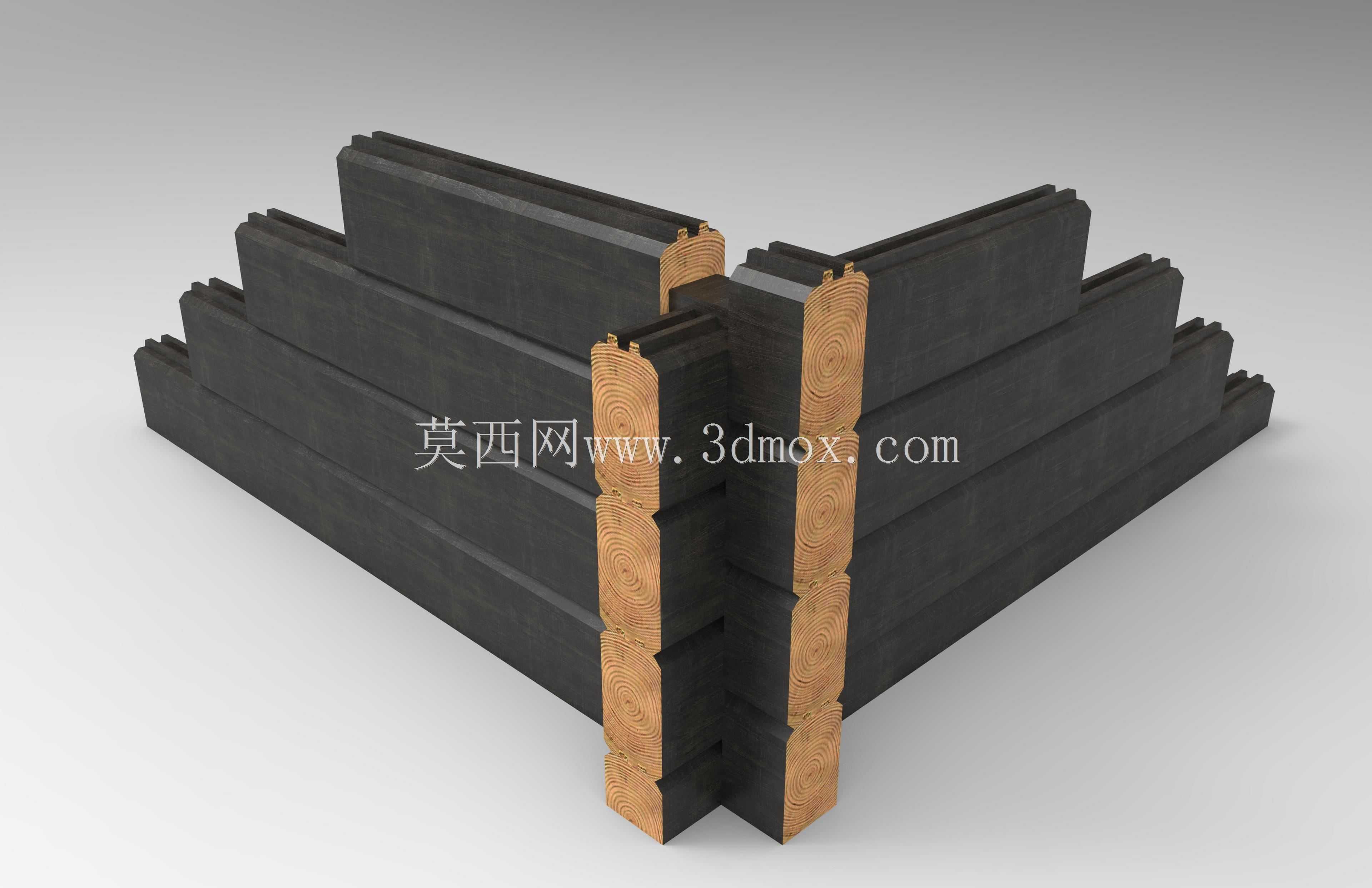

该节点呈现的是井干式木结构在建筑转角处的典型交接形态，构件以层层堆叠的水平原木构成墙体，在转角位置通过端部交错咬合形成整体约束，无需额外金属连接件即可维持墙角的几何稳定性。从构造逻辑看，每根圆木在端部被加工出与上层、下层构件匹配的缺口，咬合后接触面传递竖向压力与水平剪力，相邻两向墙体在此处互为限位，能有效抵抗墙角向外张开的趋势。外露的木材端部保留了自然的年轮与纤维走向，既体现构件的真实受力截面，也直观反映出开槽深度与原木直径的比例关系。在实际工程中，这类节点常见于原木住宅、山地民宿、景观廊亭及小型林间公共建筑，适合在交通不便、吊装条件有限的场地采用，构件可在预制场完成开槽后现场叠装。设计时需优先控制原木的有效承压面积，缺口不宜过深，避免削弱构件截面导致抗弯能力下降；同时要保证各层咬合面平整，使堆叠后墙体的竖向荷载均匀传递，避免局部应力集中造成木材开裂。转角处两向构件的伸出长度需保持一致，既形成均匀的外观韵律，也为端部预留足够的抗剪余量，防止长期使用后出现拔榫或错位。由于木材存在干缩湿胀特性，节点设计中需预留层间微量变形空间，配合防腐与通风构造降低潮气积聚风险。三维建模过程中，需重点还原每根木料的开槽位置、端部圆弧过渡以及层与层之间的贴合关系，保证装配后无干涉、无虚假穿透；模型可直接用于节点剖切展示、施工交底与预制加工核对，帮助结构人员确认咬合公差、安装顺序与边界尺寸。对于需要做围护、内装或屋面衔接的项目，该节点还可作为墙体定位基准，向外延伸可确定外墙完成面，向内可对应内饰基层，整体构造简洁、传力路径清晰，是传统木作逻辑与现代预制装配结合的典型参考。
