带滚轮杠杆的微型微动开关三维设计

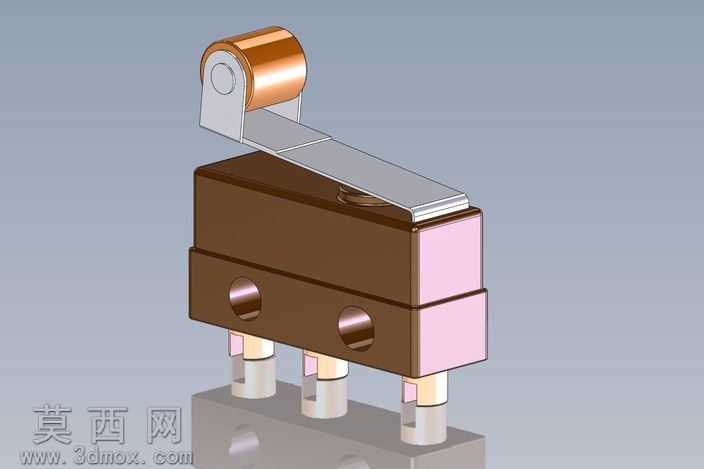

本作品为带滚轮杠杆结构的微型微动开关三维建模成果，建模过程中严格遵循微动开关的实际工业尺寸规范，对各部件的比例、装配间隙进行了精准还原。建模阶段首先搭建开关主体基座的基础轮廓，基座采用分层式结构设计，上下两层壳体通过定位凸台与卡扣结构实现精准扣合，建模时对壳体表面的安装孔位做了同轴度约束，保证后续装配时引脚与内部触点结构的对位精度。基座侧面设置的两个圆形安装沉孔，建模时预留了标准紧固件的装配余量，孔位边缘做了微小的倒角处理，还原真实五金件的加工工艺特征。杠杆驱动部分采用金属滚轮与弹性杠杆臂的组合结构，滚轮部分做了空心轴套的细节建模，还原滚轮绕销轴灵活转动的结构特性，杠杆臂采用薄片状弹性金属结构建模，臂身的弯折角度经过反复校准，保证按压行程与触发力度的匹配度符合微动开关的性能参数。开关底部的三个引出引脚采用阶梯式柱体建模，引脚与基座衔接处做了密封凸台结构，还原产品的防尘密封设计细节。材质渲染阶段，基座主体采用深棕色热固性塑料材质，调整材质的粗糙度参数模拟电木材质的哑光磨砂质感，基座侧面的绝缘隔层采用淡粉色工程塑料材质，与主体壳体形成清晰的材质区分；滚轮部分采用抛光铜合金材质，添加适当的金属反射与环境贴图，还原金属滚轮的亮面金属质感；杠杆臂采用镀锌冷轧钢材质，调整金属粗糙度为半哑光状态，模拟冲压金属件的表面质感；底部引脚采用镀锡铜材质，添加轻微的做旧质感还原电子元件引脚的真实外观。内部触点结构虽为内置部件，建模时也做了简化还原，保证杠杆按压时触点的动作逻辑与实物一致，整体装配采用自下而上的装配逻辑，所有活动部件保留了合理的活动间隙，可直观演示滚轮受外力按压时杠杆驱动触点通断的完整动作过程，建模过程中对所有锐边做了符合工业生产标准的微小圆角处理，避免模型出现不符合加工工艺的尖锐棱角，整体模型结构完整，细节还原度高，可用于电器原理演示、产品结构教学、自动化设备选型参考等场景。
