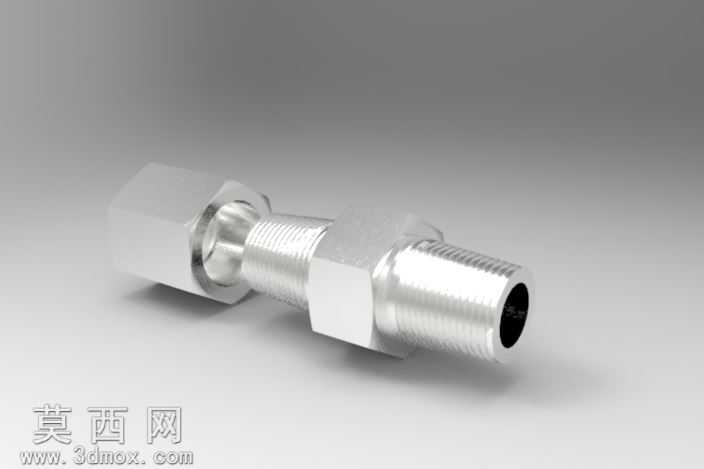

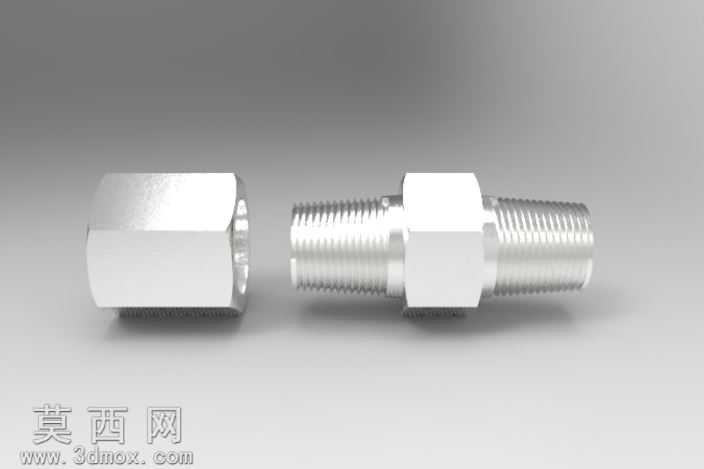

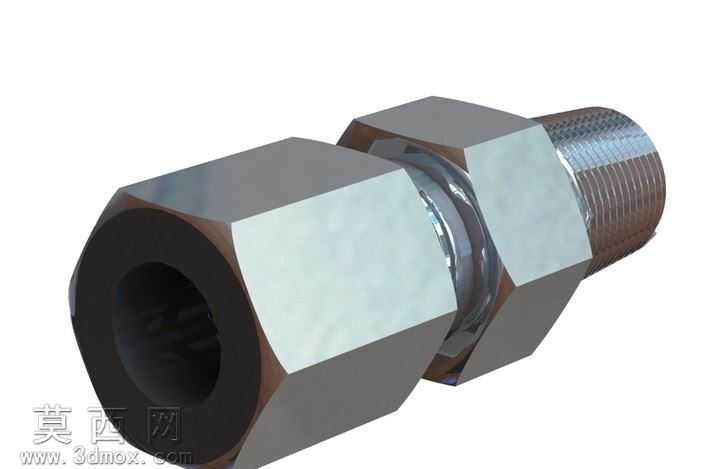

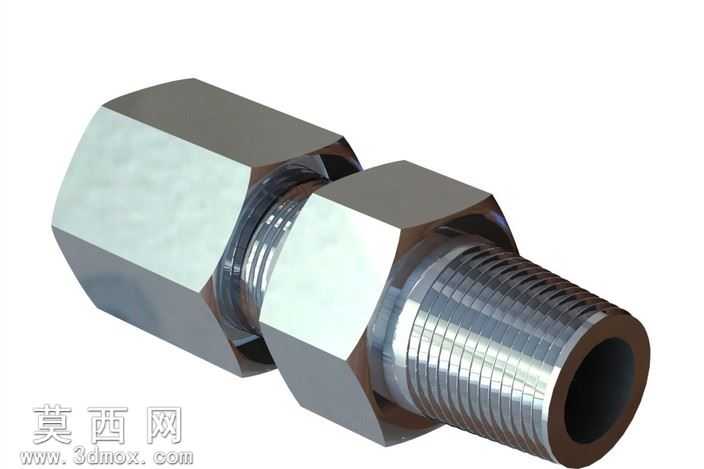

UMA10X1/4卡套式外螺纹直通管接头

本作品为UMA10X1/4规格卡套式外螺纹直通管路接头的三维数字化模型，建模过程严格遵循管路连接件的实际生产尺寸标准，在SolidWorks软件中完成全参数化建模构建。建模阶段首先绘制接头两端的基准截面轮廓，一端为适配10mm外径管路的卡套连接端，通过拉伸凸台命令构建六角锁紧螺母的基体轮廓，采用切除拉伸命令加工出卡套嵌入的内锥密封面，精准还原卡套咬合密封的结构特征；另一端为1/4规格外螺纹连接端，通过螺旋线扫描命令生成符合标准牙型的外螺纹结构，同时构建螺纹根部的退刀槽结构，还原实际加工的工艺细节。模型中部的接头主体采用同轴心拉伸构建，保证两端连接结构的同轴度公差符合管路连接件的装配要求，六角螺母的对边尺寸、对角尺寸均严格参照五金件通用标准设定，确保虚拟装配时可与标准扳手工具完成匹配。材质与渲染阶段，为模型赋予镀锌碳钢材质，调整金属材质的反射率、粗糙度参数，模拟镀锌金属件表面略带哑光的金属光泽，对螺纹牙型、六角棱边做细微的倒角处理，还原实际五金件去毛刺加工后的真实质感，渲染时采用柔和的工业产品布光，突出金属表面的光影层次与结构棱角，清晰展现接头各部分的结构细节。设计思路上，该模型围绕管路系统的密封连接需求展开，卡套端无需焊接即可实现与金属管路的可靠密封连接，外螺纹端可直接与对应规格的内螺纹阀件、设备接口对接，整体结构紧凑，六角结构设计便于现场安装时的拧紧操作，模型可直接用于液压管路系统、气动管路系统的虚拟装配验证、管路布局干涉检查，也可作为五金件选型展示、管路安装教学演示的数字化素材，模型各特征参数可编辑调整，能够快速衍生出不同管径、不同螺纹规格的同系列接头模型，适配不同的管路设计场景。
