多规格金属电缆防水接头三维设计

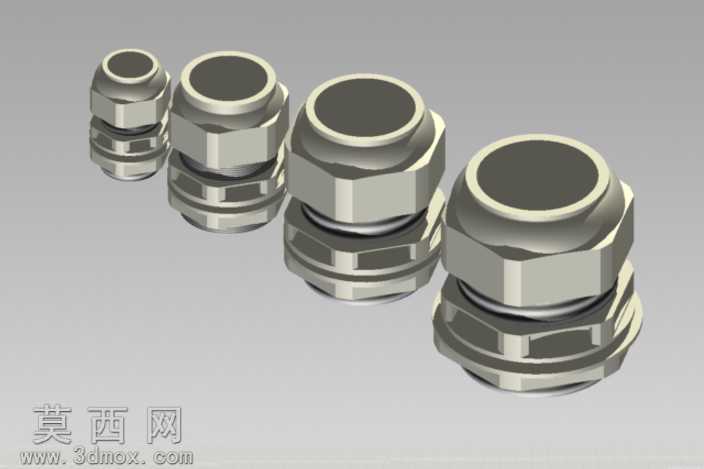

本次设计的是系列规格金属电缆防水接头，采用三维参数化建模方式完成全系列四款不同尺寸规格的产品构建，覆盖PG16、PG29、PG36、PG48四种常用线缆适配规格，可满足不同线径电缆的穿线锁紧、密封防护需求。建模过程中首先梳理产品的通用结构逻辑：该类接头整体为同轴回转体结合六角锁紧结构，从上至下依次为锁紧压盖、密封胶圈、夹紧爪、主体螺纹座四个核心功能部分，建模时先绘制单款产品的截面草图，通过旋转特征生成主体回转基体，再对锁紧部位的六角结构采用拉伸切除特征完成六方外形构建，保证扳手夹持面的尺寸精度符合五金件通用公差要求。针对密封结构部分，单独构建内嵌的橡胶密封圈模型，还原密封圈与金属主体、电缆外壁的配合间隙，确保密封结构的压缩量处于合理区间，实现IP68级防护的结构合理性。夹紧爪部位采用开槽结构设计，建模时通过阵列切除特征均匀分布多道收缩槽，保证锁紧时夹紧爪可均匀收拢抱紧电缆外皮，避免出现偏斜导致的密封失效、线缆松动问题。四款不同规格的产品采用全局参数驱动的建模方式，将适配线径、螺纹尺寸、六角对边长度、整体高度等核心尺寸设置为关联参数，调整参数即可快速生成对应规格的模型，大幅提升系列化产品的建模效率。材质渲染方面，金属主体部分采用镀镍黄铜材质，调整材质的金属度、粗糙度参数，还原金属件表面哑光镀镍的细腻质感，边缘处添加轻微的倒角高光效果，模拟机加工零件的真实边角特征；内嵌密封圈采用黑色哑光橡胶材质，调整材质的漫反射颜色与低反光属性，区分橡胶与金属部件的视觉差异。结构设计上充分考虑实际装配逻辑，主体外螺纹适配标准柜体开孔尺寸，内部夹紧爪的锥面与压盖的内锥面完全贴合，保证旋紧压盖时可同步推动夹紧爪径向收缩，既实现电缆的轴向固定，又能挤压密封圈填充线缆与接头之间的间隙，达到防水防尘的防护效果。整体模型结构完整，各部件之间的配合关系清晰，无多余特征与干涉问题，可直接用于产品结构验证、装配演示、工程图导出等场景，也可作为线缆防护类产品设计的参考基础模型。
