车间扇形双层金属置物架结构设计

这款扇形双层置物架的建模出发点，是解决车间角落、机床旁零散工位器具与小件物料的竖向收纳问题。现场很多加工区域的边角空间呈直角或弧形边界，普通矩形货架要么突出通道影响人员通行，要么无法贴合墙角造成空间浪费，扇形底座能够顺着墙角或设备圆弧轮廓布置，把原本难以利用的死角转化为稳定的临时放置区。

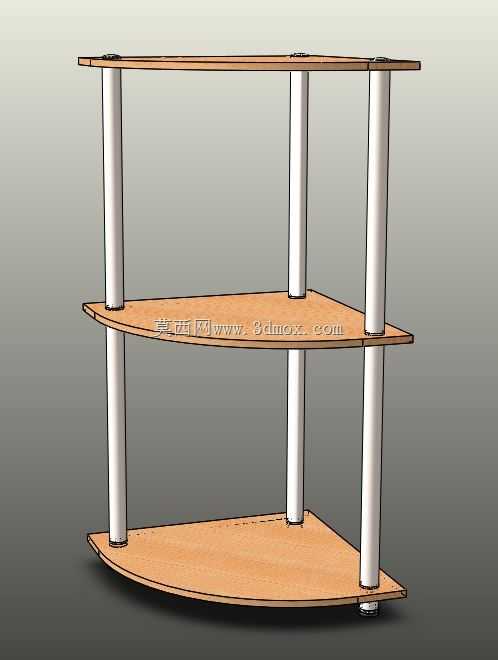

结构上采用三根细长金属立柱承担竖向载荷，上下两层承托板分别固定在立柱的不同高度位置。下层板为扇形平板，直接接触地面附近区域，可放置重量稍大、取用频率较低的量具盒、备用刀片盒或清洁工具；上层板保持相同扇形轮廓，抬升至操作人员顺手可取的高度，适合放置加工过程中临时使用的卡尺、记号笔、工艺卡片或小型待检零件。立柱与板件之间通过定位连接形成三角稳定体系，三根立柱不在同一直线上，抗侧向倾覆能力明显优于单排立柱结构，即使在车间地面存在轻微振动的环境下，也能保持架体姿态稳定。

从安装边界看，扇形轮廓的弧形边朝向通道一侧，直线边贴近墙面或设备外壳，整体占地投影集中在墙角扇形区域内，不会过多占用叉车、物料车的通行宽度。架体高度控制在人体站立操作的舒适区间，上层板无需弯腰或踮脚即可取放物品，下层板则利用低位空间承担较重物件，降低整体重心。底部没有复杂的围挡或抽屉，板面通透，切屑、灰尘不易积存，日常清扫时可直接擦拭或用压缩空气吹扫，适合机加工车间、装配工位、检验台旁等多尘环境使用。

建模过程中重点还原了立柱与层板的连接关系、扇形板的边缘折弯以及整体比例。层板边缘做了折边处理，既提高薄板的抗弯刚度，又形成光滑边界，避免零件或工具从边缘滑落。三根立柱沿扇形轮廓均匀分布，载荷能够直接传递到地面，层板受力后变形集中在中部，通过折边和板厚控制可满足常规工位小件的承载需求。该架体不追求大容量仓储，而是强调工位就近收纳、空间贴合和通行安全，可作为机床辅助置物台、车间角落临时摆放架或检验区工具整理架使用。布置时只需确认墙角或设备旁的弧形边界尺寸，保证扇形直边贴墙、弧边朝外，即可在不改动现场设施的前提下快速投入使用。
