高压输电线路角钢电力塔三维设计模型

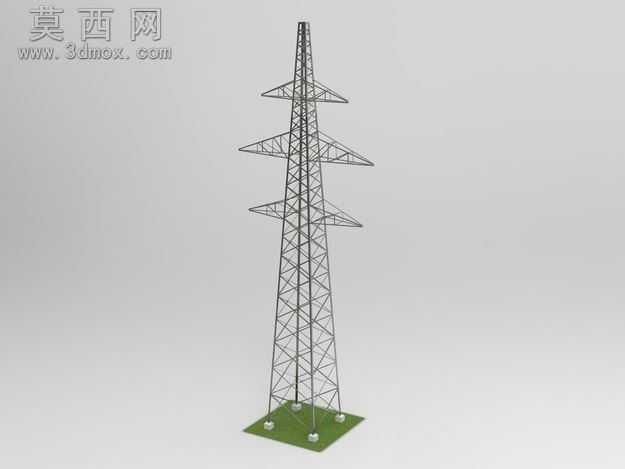

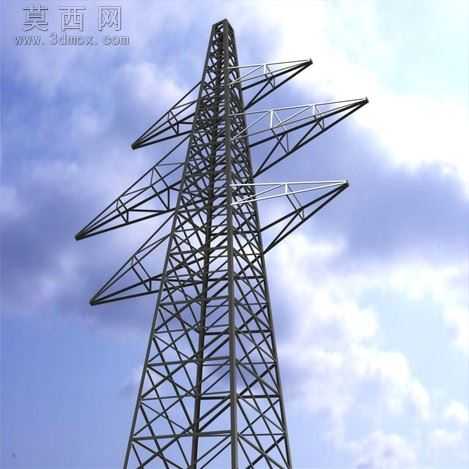

本电力塔三维模型采用SolidWorks软件完成全参数化建模，整体还原了高压架空输电线路常用的角钢桁架式电力塔的完整结构，建模过程严格遵循电力铁塔设计的结构规范，对每一处杆件连接、横担排布、塔身坡度都做了精准还原。模型主体采用等边角钢作为主要受力构件，通过不同规格的角钢拼接形成空间桁架结构，塔身从底部到顶部按照设计坡度逐步收窄，既保证了底部的支撑稳定性，也有效降低了塔顶的风阻荷载。模型共设置三层双侧横担，每层横担都按照输电线路的相序排布要求设计了对应的挂点位置，横担同样采用角钢桁架结构，通过斜向支撑杆件与塔身主体牢固连接，能够承载输电导线、绝缘子串的竖向荷载与风致横向荷载。建模过程中对每一处节点的连接板、螺栓连接位置都做了简化但符合工程逻辑的处理，既保证了模型的结构完整性，也避免了过多细碎特征导致的文件冗余。材质渲染方面，塔身整体赋予热镀锌钢材材质，还原了真实电力塔的金属质感与防腐镀锌层的哑光银灰色外观，背景搭配天空环境完成渲染，直观呈现电力塔架设后的实际视觉效果。设计思路上，该模型以110kV电压等级常用的鼓型直线塔为原型，整体结构受力清晰，空间桁架的杆件排布完全符合结构力学传力逻辑，竖向荷载通过主材直接传递至塔脚，水平风荷载通过斜向腹杆分解传递至各个节点，整体结构具备良好的刚度与稳定性。模型包含STEP、IGES、STL等通用三维格式，可导入各类三维软件进行结构受力分析、施工模拟、场景搭建等二次应用，能够为电力工程设计、输电线路场景可视化、电力设施科普展示提供精准的三维模型支撑，也可作为钢结构桁架类设计的参考案例，帮助设计人员理解空间桁架结构的排布逻辑与节点处理方式。
