钣金分步局部折弯成型结构设计作品

项目分类:通用五金配件 发布时间:2014-04-04 ID:23916
  • 钣金分步局部折弯成型结构设计作品
  • 钣金分步局部折弯成型结构设计作品
  • 钣金分步局部折弯成型结构设计作品
  • 钣金分步局部折弯成型结构设计作品
  • 钣金分步局部折弯成型结构设计作品

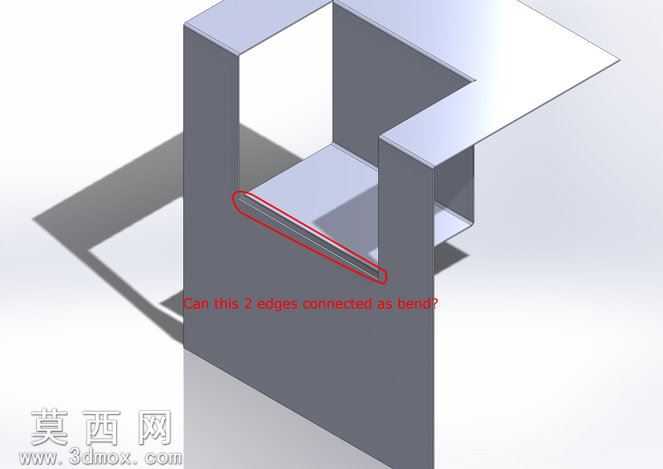

本作品围绕钣金加工场景下的局部分步折弯需求开展三维建模设计,核心目标是演示如何在单块金属板材上实现非全域的弯折成型,规避常规整体折弯无法保留局部平面结构的工艺痛点。建模阶段首先确定基础板材的厚度参数,匹配常规冷轧钣金的加工厚度规范,先绘制平整的板材基底草图,明确需要保留平直状态的外伸翼面区域,再划定需要进行凹陷弯折的内部加工范围,通过分割线工具将板材表面划分为折弯区与非折弯区,避免折弯操作影响不需要变形的平面部分。弯折成型过程中,不采用一次性全域折弯的操作逻辑,而是先对内层的弯折轮廓进行切口释放处理,在弯折交界位置预留合理的工艺缺口,防止折弯过程中出现材料拉扯撕裂、表面起皱的问题,再按照弯折层级依次生成不同角度的折弯特征,先完成内侧垂直壁的90度弯折,再处理中间承托平台的水平弯折,最后调整外侧围边的弯折角度,让整个弯折结构形成封闭的框型承托空间,同时保留外侧延伸的平直翼面,实现局部弯折、其余区域保持平整的设计效果。材质配置上选用哑光深灰金属材质,模拟实际钣金件经过喷塑处理后的表面质感,调整材质的粗糙度参数还原金属表面细微的颗粒感,避免过度反光影响结构观察。渲染阶段采用暖调柔光从侧上方打光,让弯折形成的内部空腔产生自然的阴影,清晰呈现不同弯折面的层次关系,突出各部分的衔接结构,直观展示局部折弯后各部位的位置关系与成型效果。整个建模过程严格遵循钣金加工的工艺逻辑,所有折弯位置的内R角匹配常规钣金折弯的刀具参数,预留的工艺缺口符合实际生产的加工要求,既完成了分步局部折弯的技巧演示,也保证模型结构可直接对接实际钣金加工流程,为同类局部弯折钣金件的设计提供清晰的参考思路,帮助设计者掌握在不破坏板材整体平面结构的前提下,完成内部区域多步弯折成型的建模方法与工艺注意要点。
