带滚轮摆杆型微动开关三维结构设计

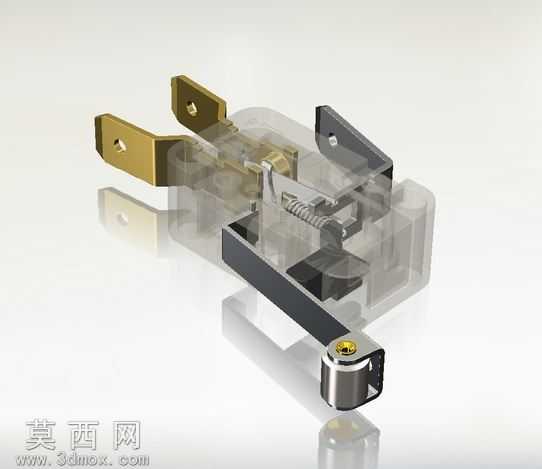

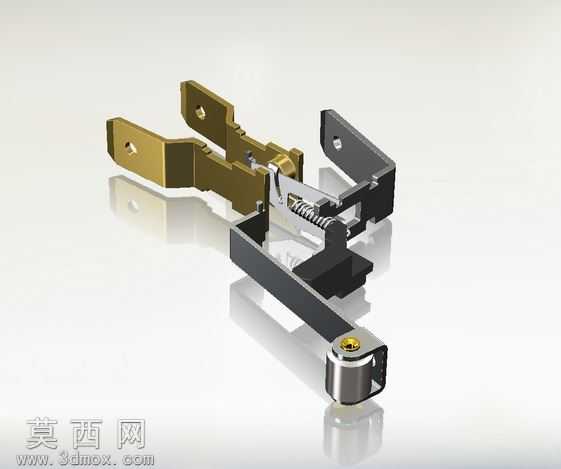

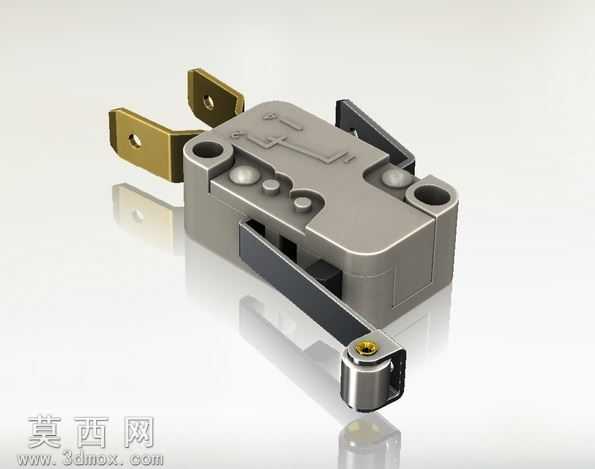

本作品为带滚轮摆杆式微动开关的三维参数化建模成果，建模过程严格遵循微动开关的实际生产尺寸规范，完整还原了产品的全部结构细节。建模阶段首先通过草图绘制勾勒开关主体基座的轮廓，采用拉伸、切除等基础特征构建基座的主体腔体，预留出接线端子安装位、触点容纳腔、摆杆铰接孔等关键结构位置，对基座上的定位凸台、安装孔位做了精准的尺寸约束，保证各结构的位置公差符合实际装配要求。金属接线端子部分采用独立零件建模，还原了插片式端子的倒角、接线孔等细节，端子与基座的配合位置做了贴合度校验，避免出现装配干涉问题。核心的触发摆杆组件建模时，分别构建了金属摆臂、铰接销轴、端部滚轮三个子零件，滚轮部分还原了金属外圈与内部转轴的嵌套结构，摆臂与主体基座的铰接位置设置了合理的转动间隙，模拟实际产品的活动自由度。内部的动触点、静触点、复位弹片结构也做了完整还原，弹片部分采用薄壁特征建模，还原了金属弹片的弹性形变结构形态。材质与渲染阶段，针对不同零件赋予了对应的写实材质：开关主体基座赋予深灰色热固性塑料材质，调整材质的粗糙度参数模拟塑料外壳的哑光磨砂质感；金属接线端子、摆臂、滚轮赋予黄铜与镀锌钢材材质，添加轻微的金属反射效果与表面细微划痕纹理，还原五金冲压件的真实表面质感；铰接销轴、触点部分赋予银合金金属材质，突出导电部件的金属光泽。渲染时采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰展现开关各部分的结构层次，对基座表面的模压标识也做了凹凸贴图处理，还原产品表面的标识细节。设计过程中重点考量了微动开关的动作逻辑，摆杆下压时的行程与内部触点的触发位置做了对应匹配，各活动部件的运动路径无干涉，整体模型可直接用于产品结构验证、装配教学演示、电器产品配套选型参考等场景，完整展现了这类小型低压控制开关的精密结构特点。
