特斯拉塔斜向分段式工业爬梯结构设计

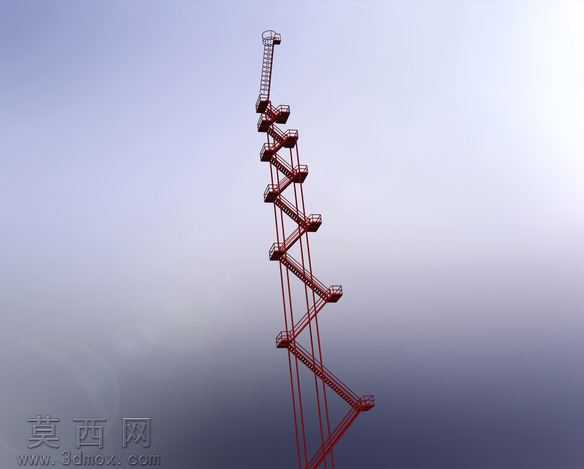

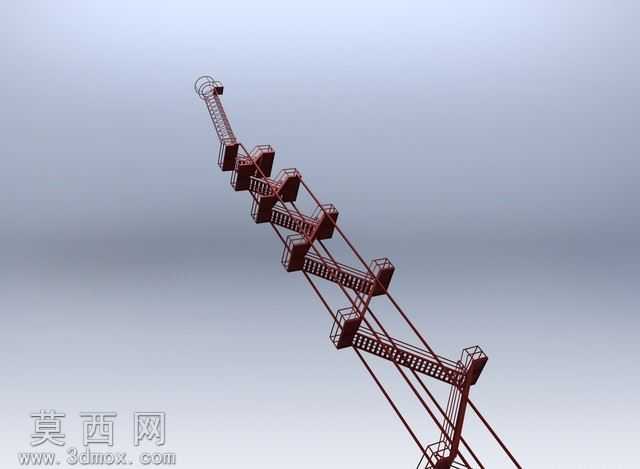

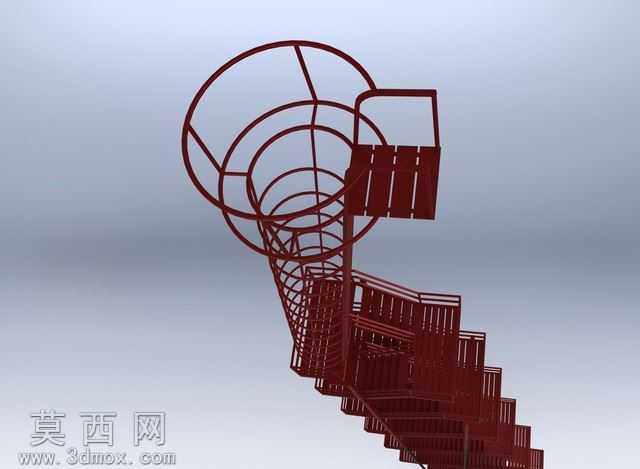

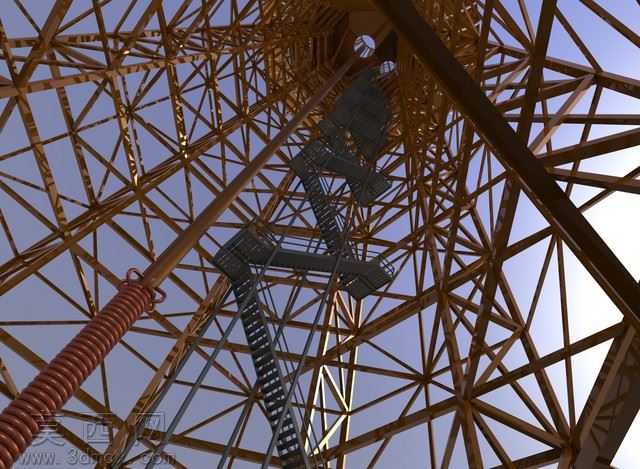

本作品为适配特斯拉塔类高耸塔架结构的斜向分段爬梯三维建模成果，建模全程依托SolidWorks平台完成全参数化构建，从结构逻辑出发还原塔用爬梯的真实工程形态。建模初期先梳理高耸塔架登高作业的核心需求，确定爬梯沿塔架斜向布置的整体走向，以连续倾斜的主承力纵梁作为核心支撑骨架，两根纵梁采用等截面型材参数化绘制，通过几何约束保证纵梁倾斜角度与塔架外立面斜率完全匹配，避免后续装配出现干涉问题。梯段采用分段模块化设计思路，将整段长爬梯拆分为多个独立梯段单元，每个梯段单元单独建模后通过同轴配合、距离约束完成拼接，每段梯部的踏步采用等间距阵列排布，踏步表面添加防滑纹理的凹凸结构特征，还原实际工业爬梯的防滑安全设计，踏步与纵梁的连接位置添加焊接节点的细节特征，强化结构的真实感。每段梯段外侧均设置环绕式安全护笼，护笼采用环形箍筋与竖向连接杆组合的结构，通过圆周阵列、线性阵列完成护笼构件的快速排布，护笼与梯段纵梁之间添加固定连接的支座特征，还原护笼的实际安装逻辑。爬梯与塔架主体的连接位置，设计了多组三角支撑固定支架，支架通过螺栓装配特征与塔架、爬梯纵梁分别建立配合关系，保证爬梯整体的结构稳定性。材质渲染阶段，为爬梯所有金属构件赋予红棕色防锈漆金属材质，调整材质的粗糙度、反光度参数模拟户外工业钢结构的漆面质感，场景添加柔和的环境漫反射光源，通过多角度渲染展示爬梯的整体走向、分段衔接细节、护笼结构与支撑结构的形态，模型同时导出多类通用格式，可直接用于高耸塔架的配套结构展示、工程施工参考、登高安全方案演示等场景，完整还原了塔用斜爬梯的结构逻辑与工业设计细节，兼顾了结构合理性与视觉展示效果。
