六边形蜂窝结构半球形穹顶框架

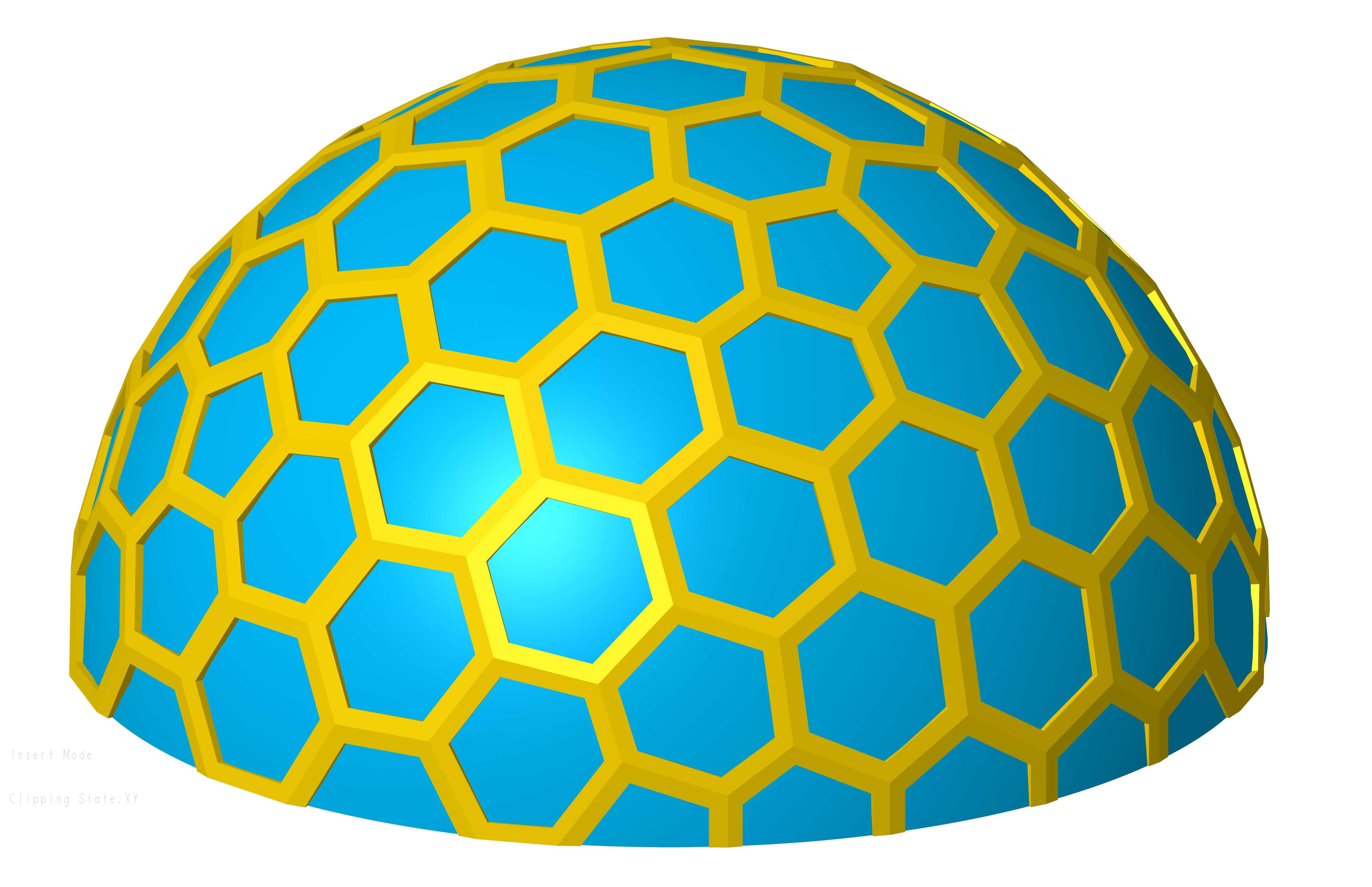

这类蜂窝式半球穹顶框架，常应用在大跨度无柱空间的顶部围护支撑场景，比如小型天文观测站的穹顶基座、户外球形展陈装置的受力骨架、景观类球形建筑的内部支撑结构，也可作为特种储料仓的顶部承压框架使用。从实际受力角度出发，设计时优先采用正六边形网格排布逻辑，正六边形的网格单元在球面展开时，能最大程度减少杆件的受力突变，每个节点处的杆件夹角均匀，荷载传递路径更顺畅，相比三角形网格能减少约两成的杆件用量，同时保证整体结构的径向与环向刚度匹配。框架的杆件截面采用等宽矩形型材设计，所有节点处采用共面拼接处理，避免球面拟合时出现杆件扭转应力，每一块六边形嵌板的安装边框都与框架杆件一体化设计，嵌板安装时无需额外加装转接件，直接卡入框架预留的嵌槽即可完成固定，能大幅降低现场安装的拼接工作量。设计过程中先通过球面参数化展开确定基础网格，再对靠近穹顶底部的三圈网格做局部加强，底部是整个框架的支座传力区域，环向杆件的截面宽度比上部网格杆件增加15%，用来抵消穹顶竖向荷载带来的环向拉力，避免底部出现外张变形。安装边界上，框架底部设计有一圈环形安装法兰，法兰上预留等间距的螺栓安装孔，可直接与下部支撑结构的顶部圈梁对接，安装时无需额外做角度调整，法兰的定位止口与圈梁的定位槽配合，能保证穹顶的球心与下部结构的中心完全重合，避免出现安装偏心带来的附加弯矩。框架整体的球面曲率保持一致，所有六边形单元的边长误差控制在0.2mm以内，保证嵌板安装后表面顺滑无凸起，不会出现局部应力集中导致的框架变形。在户外场景使用时，框架的网格镂空率控制在60%左右，既能保证整体结构的通透感，也能为后续加装外层围护面板、内部走线预留足够的操作空间，杆件之间的连接节点采用隐藏式设计，不会在框架内外表面突出连接件，保证整体外观的流畅性。
