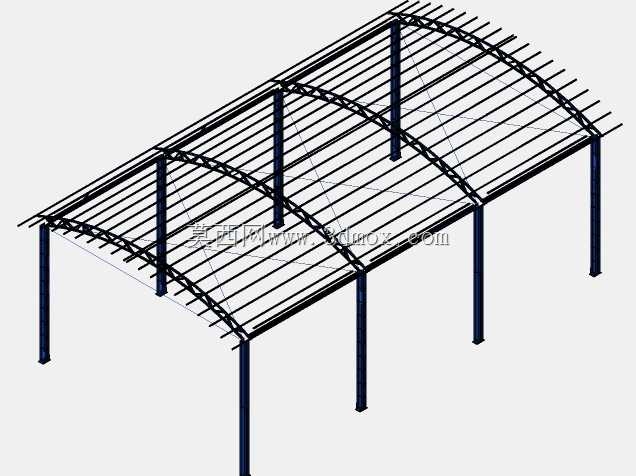

弧形立柱式户外遮阳遮雨棚架结构

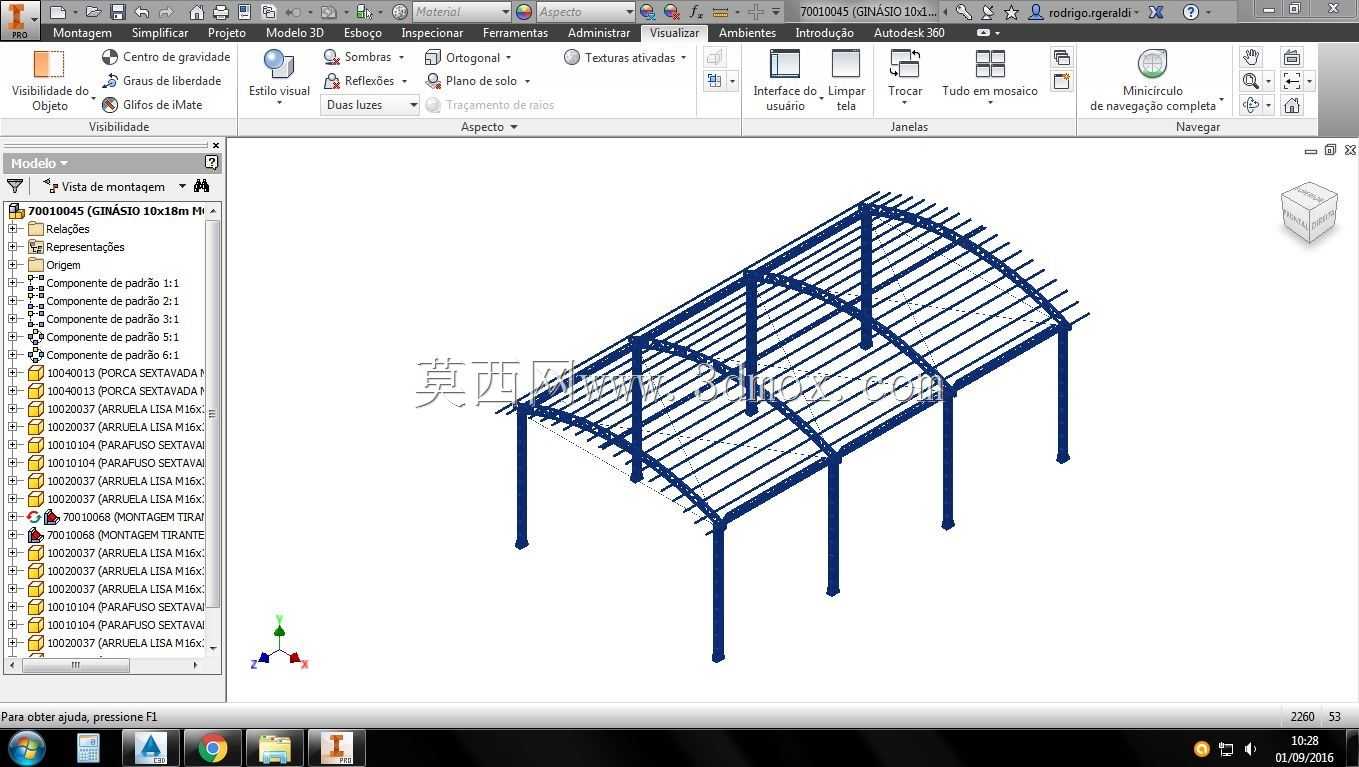

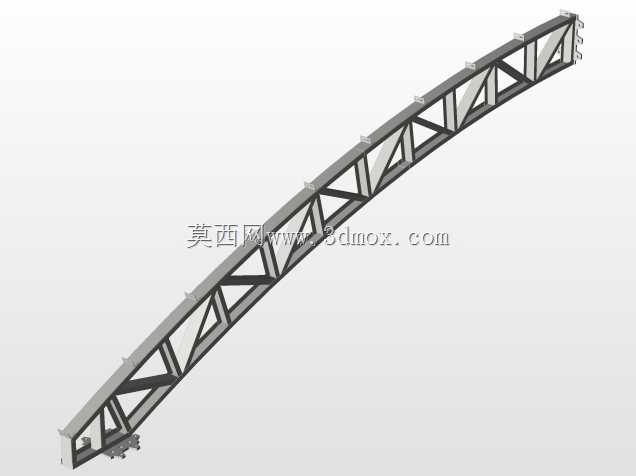

这类弧形立柱棚架多应用于厂区人行通道、户外装卸区、非机动车停放点、露天休闲区域的顶部遮蔽场景，核心作用是阻隔直射阳光、遮挡突发降雨，为下方通行或停留的人员、临时堆放的物料提供基础防护，避免物料受阳光直晒老化、人员长时间暴露在强光或降雨环境中。从结构设计逻辑来看，整体采用多根等规格竖向立柱作为主要承重构件，立柱沿棚架长度方向等距排布，每排立柱对应顶部一道纵向主横梁，横梁上方沿棚架跨度方向排布弧形次龙骨，次龙骨的弧度经过受力校核，既可以让顶部覆盖的板材形成自然排水坡度，降雨时雨水能沿弧面顺流至棚架两侧边缘排出，避免顶部积水增加结构荷载，又能优化棚下的净空分布，中间区域净空更高，满足人员通行、小型车辆临时通行的高度需求，两侧弧面自然收低，减少侧向风雨灌入棚下区域的概率。设计过程中首先要确认安装边界的地面条件，立柱底部需要与预埋的地脚构件做刚性连接，单根立柱的垂直偏差需要控制在合理范围内，避免整体结构出现侧向受力不均的问题；棚架的整体跨度需要结合覆盖区域的宽度调整，常规单跨尺寸适配3到6米的通行宽度，长度方向可以根据实际场地需求通过增减立柱排布单元进行延伸，不需要改动核心的龙骨连接结构。次龙骨与主横梁的连接节点采用贴合弧面的角件固定，保证每根次龙骨的弧度一致性，避免顶部覆盖板材安装后出现翘曲、接缝不严的问题；顶部弧形结构的起拱高度结合当地常年的降雪、降雨荷载调整，降雪量较大的区域适当提高起拱高度，减少积雪在顶部的堆积量，降低结构长期承受的静荷载。从实际使用角度出发，这类棚架的立柱排布预留了足够的侧向通行空间，不会在棚下形成通行阻碍，所有外露的金属构件在建模阶段就预留了防腐处理的工艺余量，构件连接位置没有尖锐外凸的棱角，避免人员通行时发生磕碰。结构受力传递路径清晰，顶部承受的风荷载、雨雪荷载通过次龙骨传递到纵向主横梁，再由主横梁分散到每根竖向立柱，最终传导至地面基础，整体结构没有冗余的受力构件，在满足承重、抗风要求的前提下尽可能减少材料用量，兼顾结构稳定性与施工便捷性。
