气动式易拉罐压扁回收破碎机设计

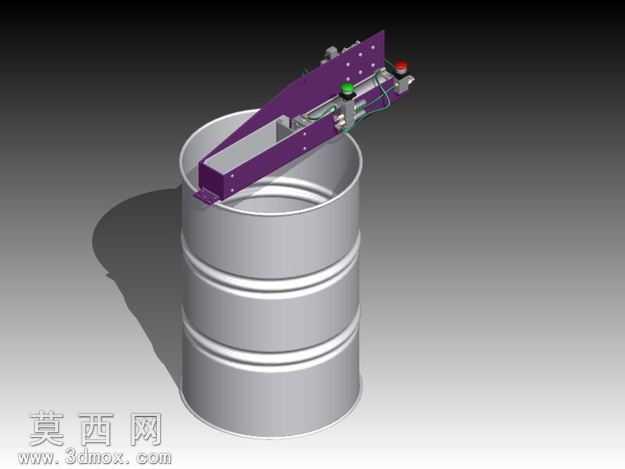

本作品为针对废弃易拉罐回收场景设计的气动式压扁破碎装置三维模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计装配规范，所有零件均按照实际加工公差设定配合间隙，可直接导出工程图用于实物样机制作。模型整体由执行压合机构、气动控制回路、机架定位组件、操作控制单元四大部分构成，其中执行压合机构采用高强度铝合金作为主体材质，表面做阳极氧化处理的材质渲染效果，压头工作面设置防滑齿纹结构，可避免易拉罐受压过程中发生滑移弹出；定位组件适配标准330ml铝制易拉罐的桶身轮廓，设置圆弧导向定位槽，可快速完成待处理罐体的放置定位。气动回路部分包含标准气缸、节流阀、手动换向阀、气源处理三联件等标准件，所有标准件均按照工业元件实物尺寸1:1建模，管路走向做了合理的排布优化，避免与机架结构发生运动干涉。操作单元设置在装置上部的悬臂结构上，配置绿色启动按钮与红色急停按钮，按钮旁设置安全防护挡边，避免误触引发安全隐患。渲染阶段采用工作室级光照环境，金属材质分别做了拉丝不锈钢、磨砂铝合金、哑光工程塑料的质感区分，气缸活塞杆做镀铬高光材质处理，气管采用半透明PU材质效果，整体渲染效果真实还原实物的视觉质感。设计思路围绕小型废品回收站点的低成本使用需求展开，摒弃了传统电动破碎机的复杂传动结构，采用工厂常见的压缩空气作为动力源，整体结构简单易维护，制造成本低廉，单次压合作业仅需2-3秒即可完成易拉罐的压扁处理，可将铝制易拉罐体积压缩至原体积的15%以下，大幅降低回收存储与运输的空间占用，装置整体可直接架设在标准回收桶上方使用，压合完成的罐体可直接落入下方回收桶内，无需额外的出料转接结构，操作流程简单便捷，无需专业培训即可上手使用。结构设计上充分考虑了使用安全性，压合区域设置安全防护距离，操作按钮位置远离压合执行端，避免作业过程中发生夹手风险，整体机架采用轻量化设计，整体重量较轻，可根据使用需求灵活移动摆放，适配不同的回收作业场景。
