砖砌双筒带防雨帽住宅排烟烟囱结构

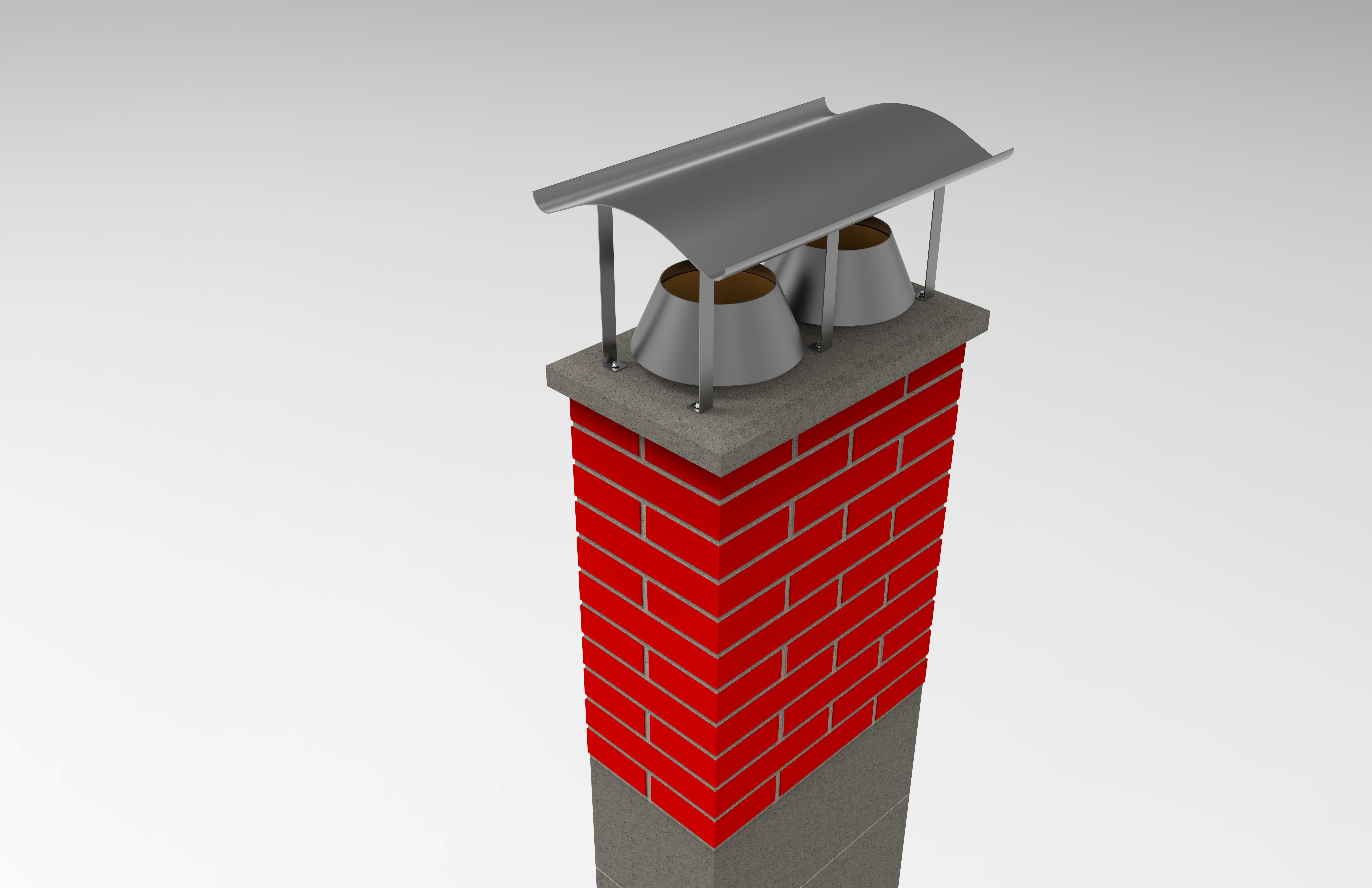

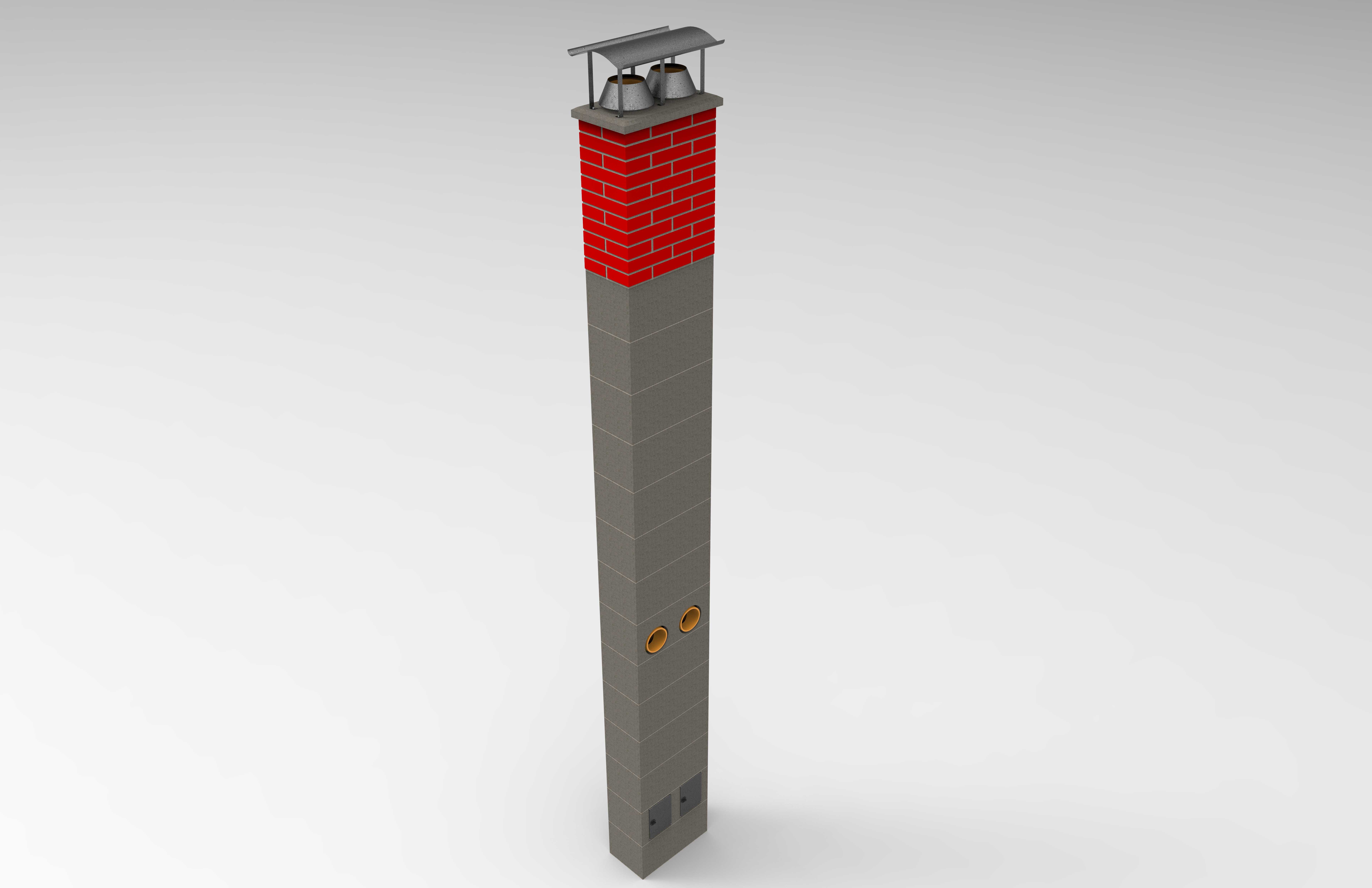

民用自建房与低层小型公共建筑的竖向排烟系统中，出屋面烟囱段的结构合理性直接决定排烟效率与屋面防水、构件耐久性能，本次呈现的双筒式砖砌烟囱结构，针对常规家用双灶台或多设备并联排烟场景设计，可同时承接两路独立排烟管路的废气导出需求，避免单烟道排烟时的气流倒灌、串味问题。从结构设计逻辑来看，下部主体采用标准红砖错缝砌筑的方形截面构造，砌筑时预留与室内排烟道对接的贯通空腔，砌筑段外壁与屋面防水层交接处需做混凝土翻边收口，避免雨水沿砌体缝隙渗入室内；砌筑段顶部设置现浇混凝土压顶，压顶向外挑出砌体边缘30-50mm，下口做滴水线构造，阻断雨水沿砌体表面流淌的路径，压顶平面预留两个圆形排烟口安装位，每个排烟口配套不锈钢锥形导流风帽，风帽小口朝下对接排烟管道，大口朝上形成扩压导流结构，可降低排烟出口的动压损失，同时避免杂物、飞鸟直接落入烟道内部。压顶上方设置独立的弧形防雨帽结构，防雨帽通过四根不锈钢支腿固定在混凝土压顶上，防雨帽下沿与风帽顶部预留150-200mm的排烟间隙，既可以阻挡垂直降落的雨水直接灌入排烟口，又不会阻碍烟气的自然扩散排出，弧形顶面的设计可让落在帽体上的雨水快速向两侧排走，避免帽面积水锈蚀。从安装边界来看，该类烟囱的砌筑段截面尺寸通常根据排烟量确定，常规家用场景下外截面尺寸为490mm*490mm，对应标准红砖两砖砌筑的模数，出屋面高度需满足当地防雷与屋面排烟高度要求，通常高出屋面完成面不小于600mm，且高于周边女儿墙或相邻建筑屋面的最高处；不锈钢风帽与支腿均采用304不锈钢材质制作，适配户外长期日晒雨淋的使用环境，安装时支腿通过膨胀螺栓与混凝土压顶固定，连接点做密封胶封堵，避免连接位置渗水。实际应用中，该结构可适配民用柴火灶、燃气采暖炉、厨房排油烟等多类竖向排烟场景，双筒独立的设计可让两路排烟气流互不干扰，锥形风帽配合弧形防雨帽的组合，可在不同风向条件下减少烟道出口的风阻，避免室外风压过大导致的排烟不畅、倒灌问题，砖砌主体的热惰性较好，可降低高温烟气传递到屋面结构的温度，减少屋面防水层因长期高温老化的风险，外露金属构件的标准化设计也方便后期维护更换，无需整体拆改砌体结构即可完成风帽、防雨帽的检修替换。
