工业框架用40120欧标多孔铝型材结构

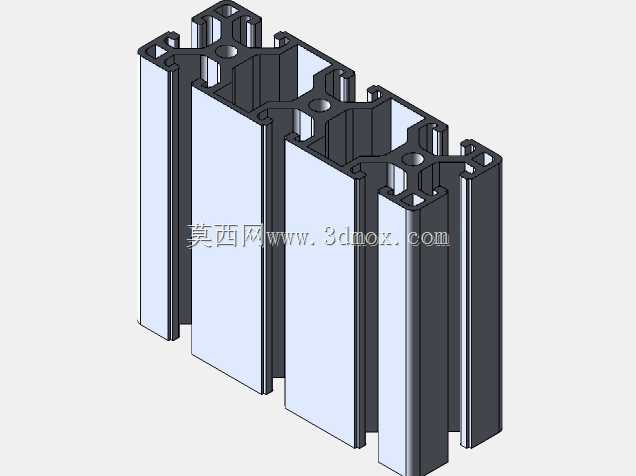

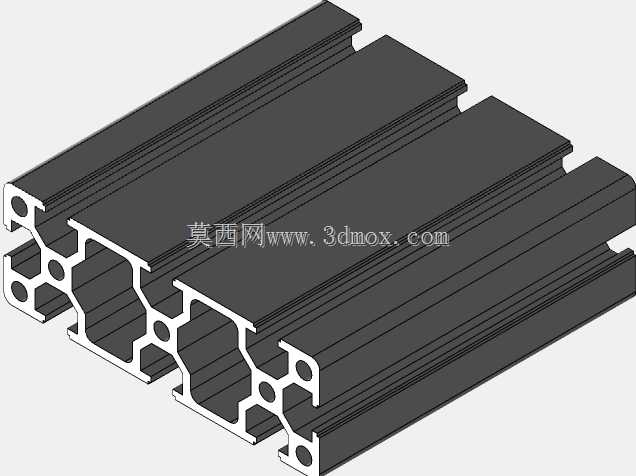

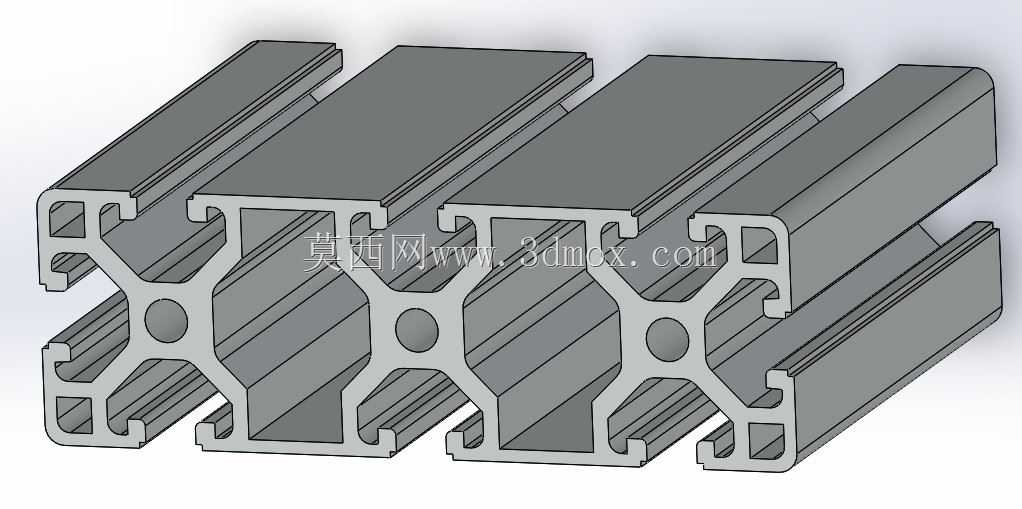

在非标自动化设备、生产线防护围栏、设备机架、物料周转台架的搭建场景中，40系列宽幅铝型材一直是兼顾承重与安装便捷性的核心选型，这款40120规格的铝型材，截面宽度达到120mm，厚度方向保留40mm的标准欧标安装尺寸，能够直接和常规40系列铝型材通过角码、螺栓实现无缝拼接，不需要额外定制转接件，大幅降低框架搭建的配件成本与组装工时。从截面结构来看，这款型材采用多腔室中空设计，在保证120mm宽度方向抗弯截面模量的同时，尽可能降低型材自身重量，每米重量控制在合理区间，既满足长跨度横梁的承重需求，又不会给底部支撑结构带来额外负载。型材表面做了阳极氧化处理，耐磨耐腐蚀，在车间多油污、多粉尘的环境下长期使用也不会出现表面锈蚀、掉漆的问题，日常清洁只需要用干布擦拭即可，维护成本极低。

这款型材的核心设计亮点在于安装孔位的排布，沿型材长度方向每间隔40mm就设置了一个标准圆形安装孔，部分变体型号在型材侧壁额外增加了密集的安装圆孔，当需要在型材侧面安装钣金护板、亚克力挡板、传感器安装支架、走线槽等附件时，不需要额外在型材上钻孔攻丝，直接使用配套的T型螺栓、法兰螺母就可以快速固定附件，尤其是在做设备端板连接、护板封边的时候，密集的孔位可以灵活调整安装位置，不需要精准对齐预设孔位，现场施工的容错率非常高。型材的槽道采用标准欧标T型槽设计，槽宽8mm，能够兼容市面上绝大多数的欧标铝型材配件，包括弹性螺母、T型螺栓、角槽连接件、内置连接件、活动铰链等，不管是做垂直直角连接、斜角支撑连接还是可拆卸的活动连接，都能找到对应的标准配件，不需要单独加工定制连接件。

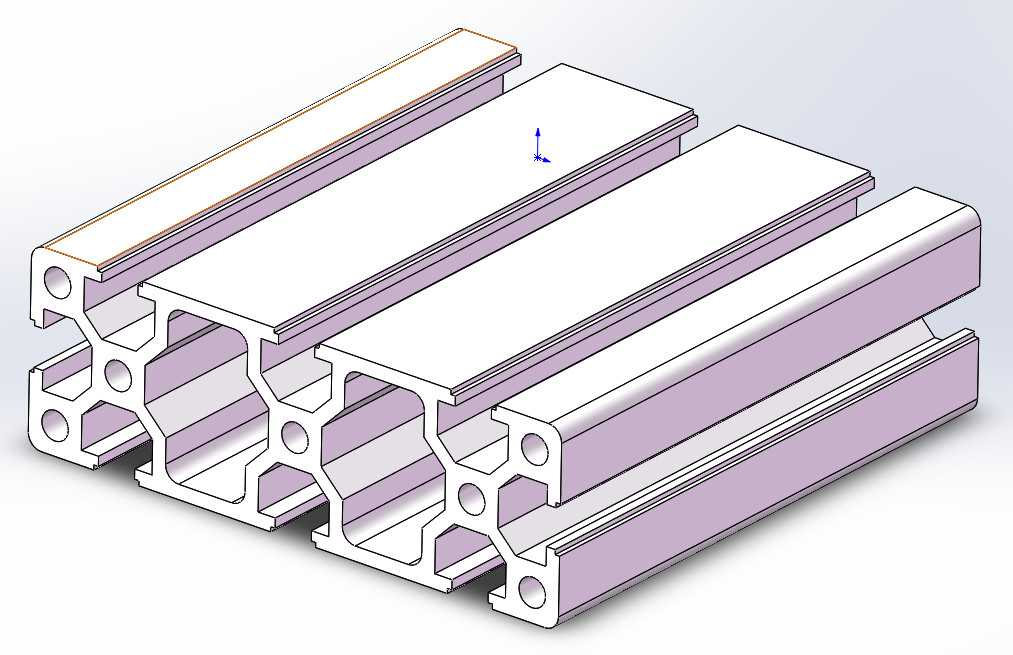

在实际选型应用中，这款120mm宽的40系列型材常被用作设备机架的主横梁、大跨度工作台的台面支撑、防护围栏的上下横档，相比两根并排的4040型材，整体式的40120型材拼接后没有拼接缝隙，安装平面的平面度更好，整体抗弯强度比两根拼接的4040高30%以上，不会因为长期承重出现拼接处错位、横梁下挠的问题。安装边界上，型材两端的端截面可以直接安装端盖，也可以通过端面连接板和其他型材做垂直连接，型材的四个边角做了R角过渡，没有尖锐的棱角，在车间人员走动频繁的区域使用，也不会出现磕碰划伤的安全隐患。做框架组装的时候，型材可以根据实际需求切割成任意长度，切割后只需要去除切口处的毛刺就可以直接组装，不需要做表面二次处理，相比焊接钢结构框架，不需要做喷漆、除锈处理，组装完成后即可投入使用，后期如果需要调整框架结构，还可以拆卸后重新组装，材料可以重复利用，非常适合小批量定制化的设备框架、生产线改造项目使用。在做三维建模的时候，这款型材的模型已经预留了所有安装孔位、T型槽的细节特征，在做整体设备装配的时候，可以直接调用模型做干涉检查，提前验证配件安装、管线排布的空间是否充足，避免现场组装的时候出现孔位不对、空间不足的问题，大幅缩短设计阶段的验证周期。
