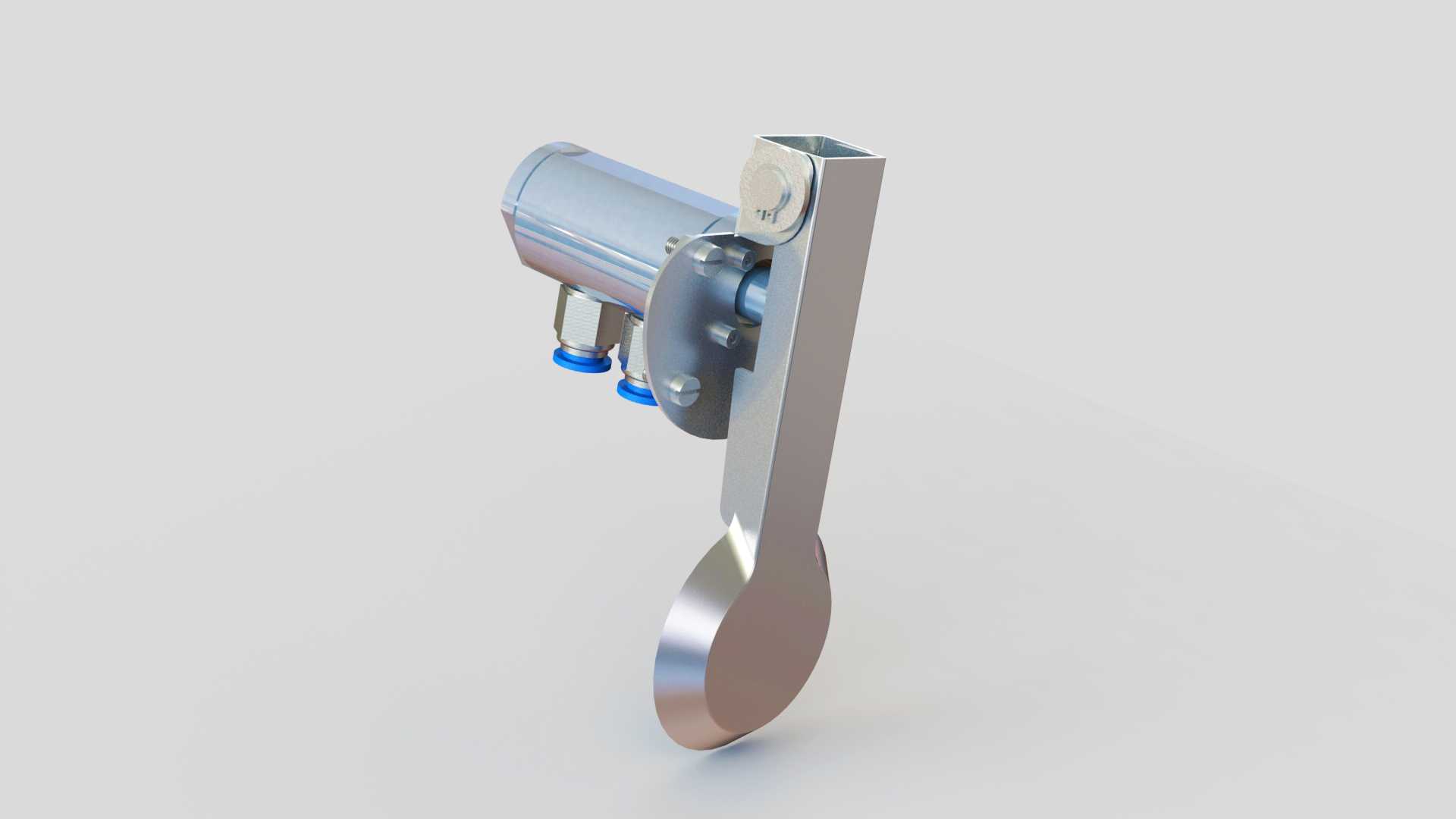

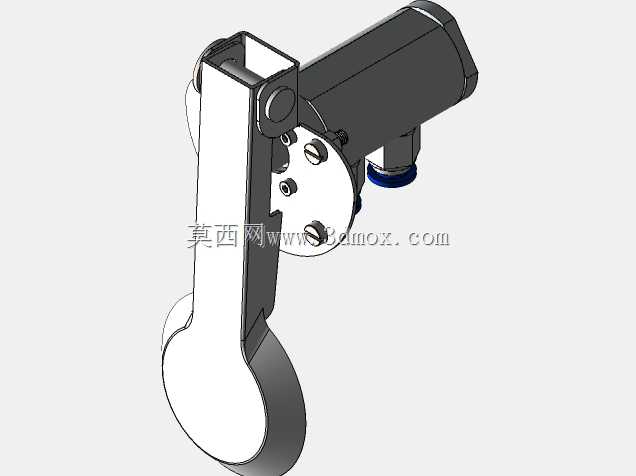

joelho工业EG2400手动杠杆式阀门结构

这款杠杆式手动阀门主要面向中小通径的工业流体管路场景，常见于气动控制回路、低压流体输送支线、小型设备的流体通断控制工位，在食品加工支线管路、小型化工实验装置、普通工业气动系统中都有适配空间，核心作用是通过手动操作实现管路内流体的导通与截断，相比常规手轮阀门，杠杆结构的操作力矩更小，开关行程更短，适合需要快速切换通断状态、操作空间受限的安装位置。从结构设计来看，整体采用偏心杠杆驱动结构，长柄操作杆的力臂经过优化，操作人员无需借助额外工具，仅靠手部施力即可完成密封副的压紧与释放，操作端的勺型手柄做了圆弧过渡处理，握持施力时不会出现硌手的问题，同时手柄末端的配重设计能让阀门在全开或全关位置保持稳定，不会因为管路振动出现自行移位的情况。阀体与驱动端的连接采用法兰式压合结构，密封件嵌装在连接槽内，避免长期使用后密封件移位出现外漏，侧面预留的两个快插接口适配常规气动管路的快插接头，无需额外加工转接接头即可直接接入气动控制回路，减少现场安装的加工工作量。安装边界方面，阀门的主体轴向尺寸紧凑，操作杆的转动平面预留了足够的操作空间，安装时需要注意操作杆的转动范围内不能有其他管路或结构件遮挡，避免影响开关操作的行程，阀体两端的连接接口采用标准通用尺寸，可直接匹配同通径的常规管路连接件，不需要定制特殊转接件。设计过程中优先考虑了手动操作的人机工程学，杠杆的转动角度设置在90度区间，全开全关的位置都有明显的触感反馈，操作人员不需要额外观察指示标识就能判断阀门的开关状态，内部密封副采用硬密封加软密封的复合结构，既能耐受常规工业流体的轻微杂质冲刷，也能保证低压工况下的密封可靠性，避免出现内漏问题。整体金属构件都做了表面钝化处理，在常规工业环境下具备基础的防锈能力，适合在无强腐蚀的普通工业车间环境中长期使用，结构上没有易损的复杂小零件，后期维护只需要定期检查密封件的老化情况即可，维护成本较低。
