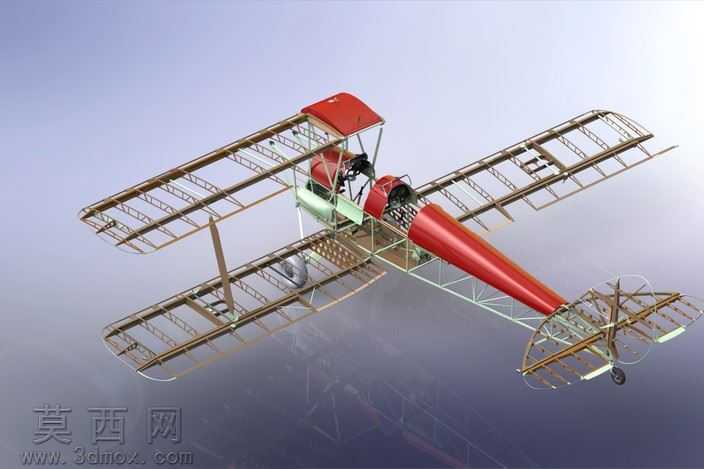

德哈维兰虎蛾DH82a双翼飞机骨架结构

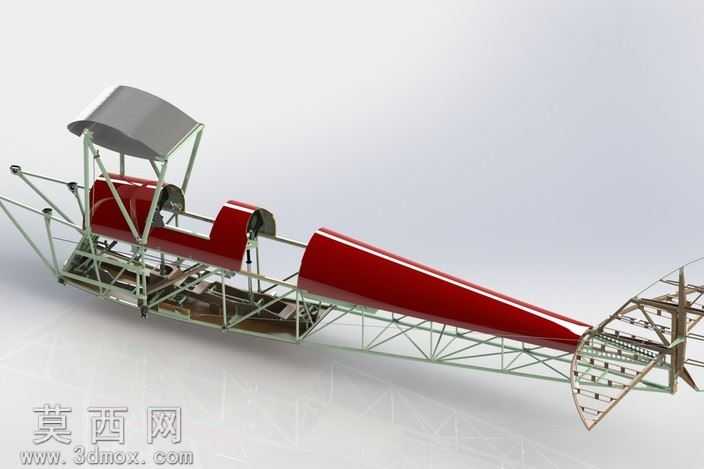

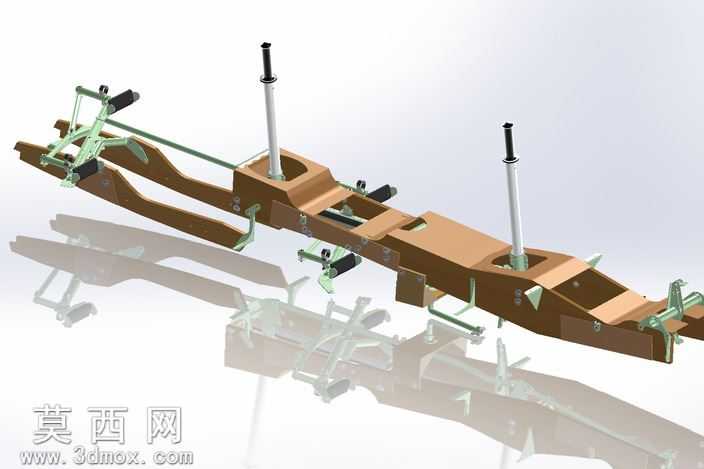

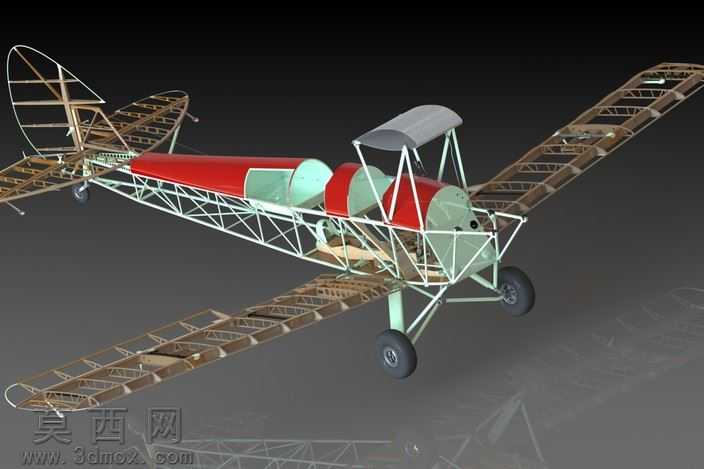

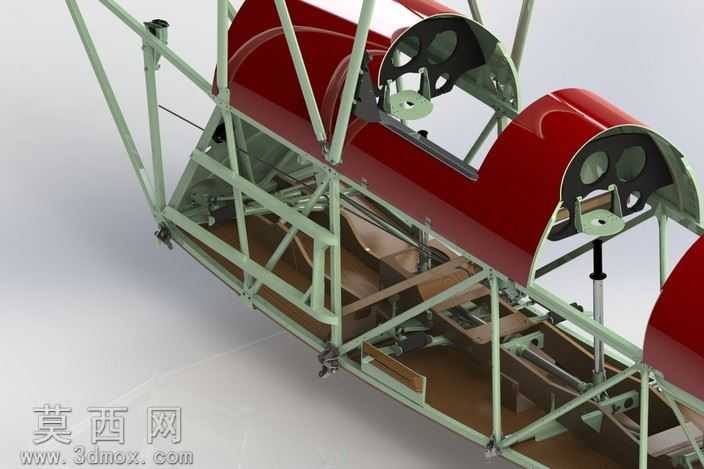

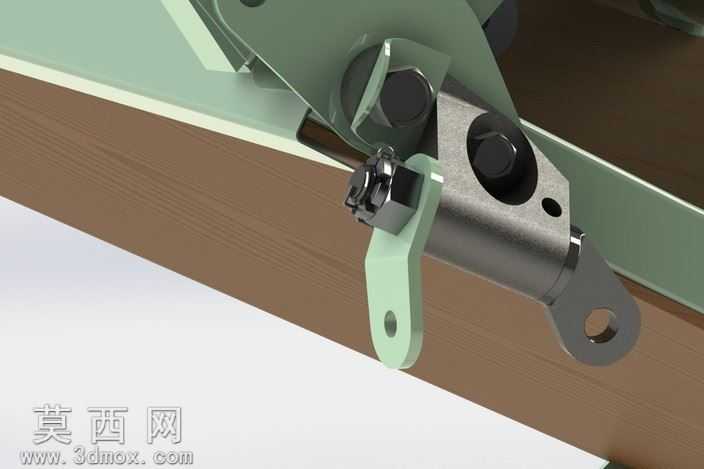

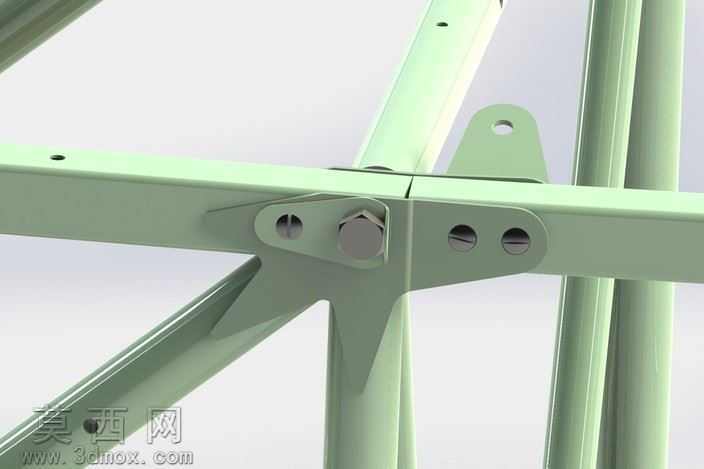

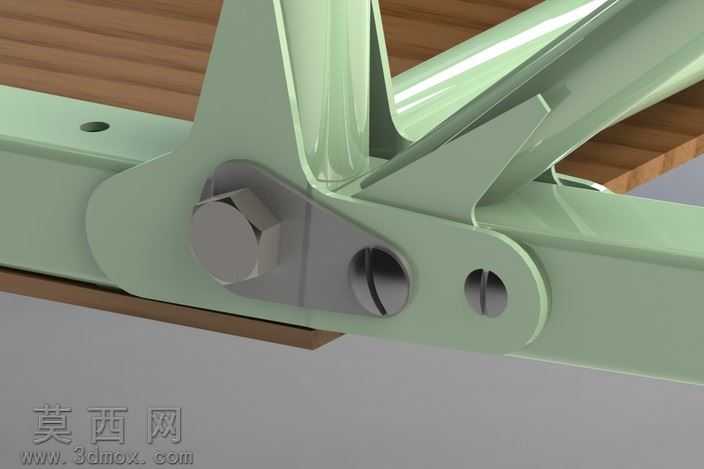

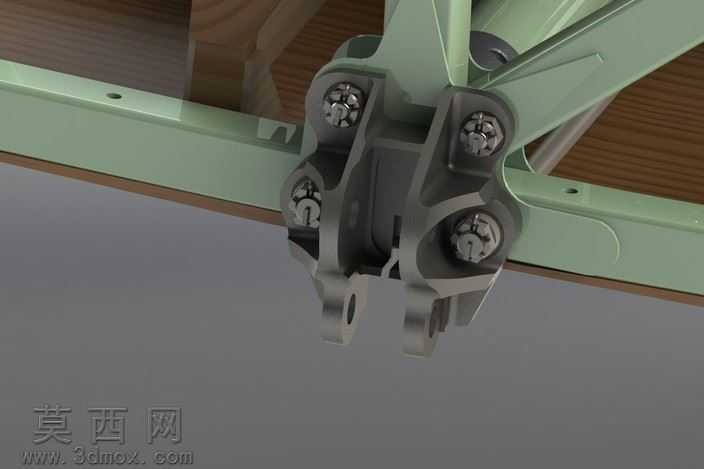

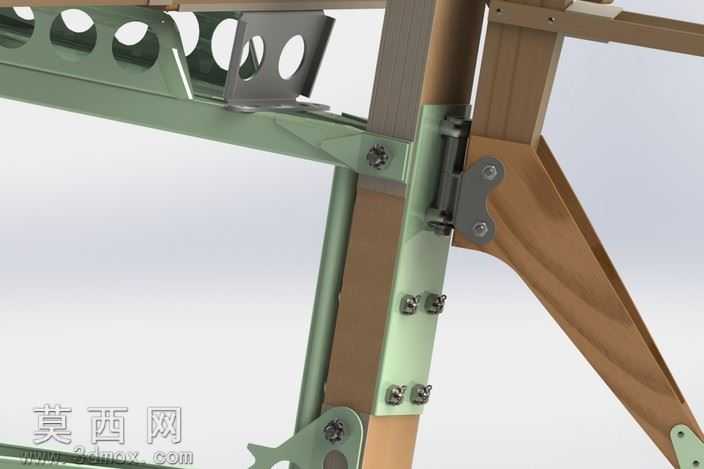

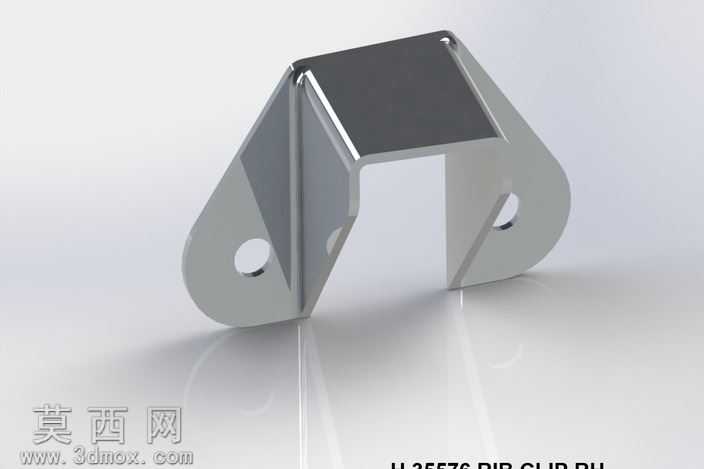

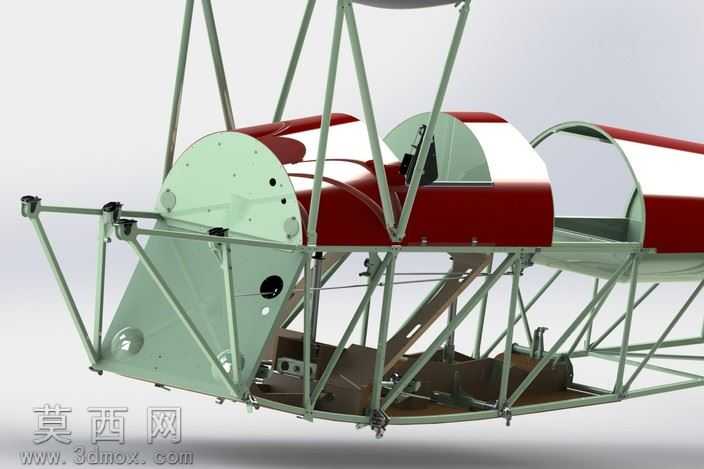

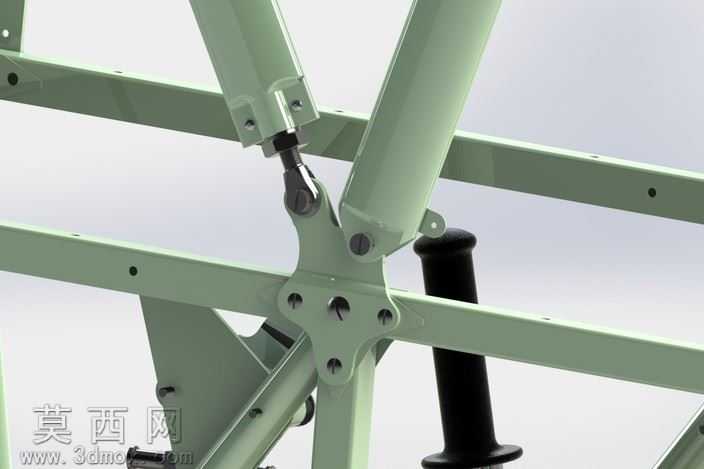

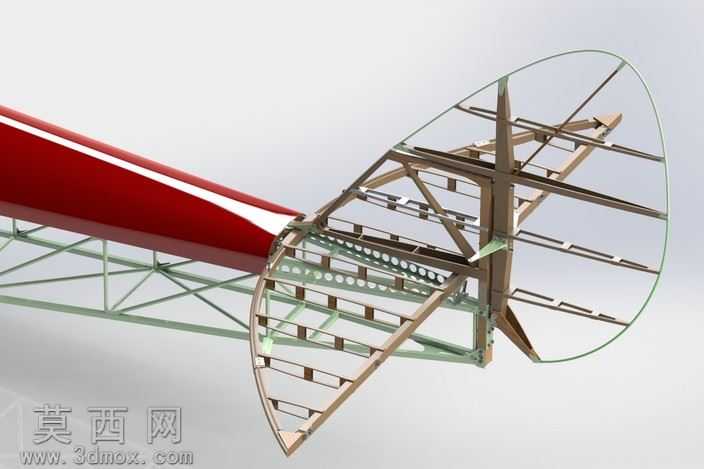

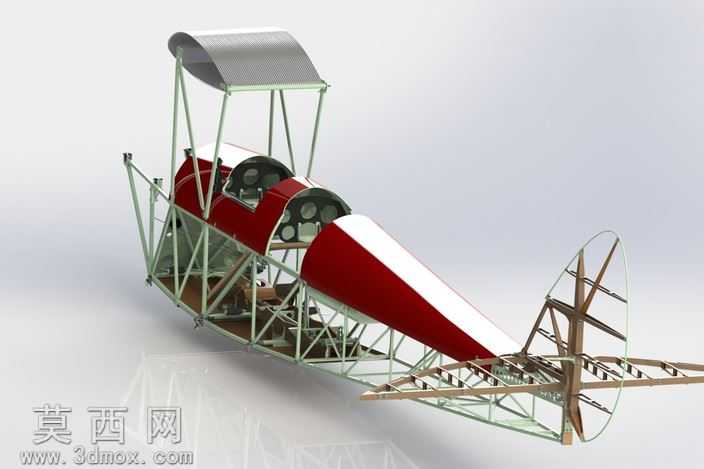

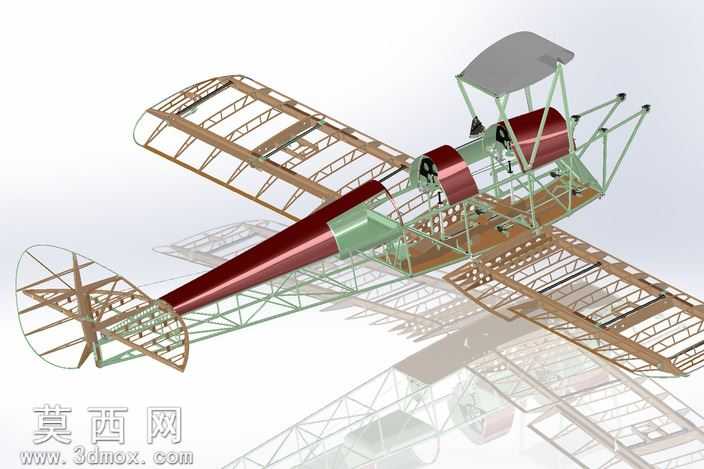

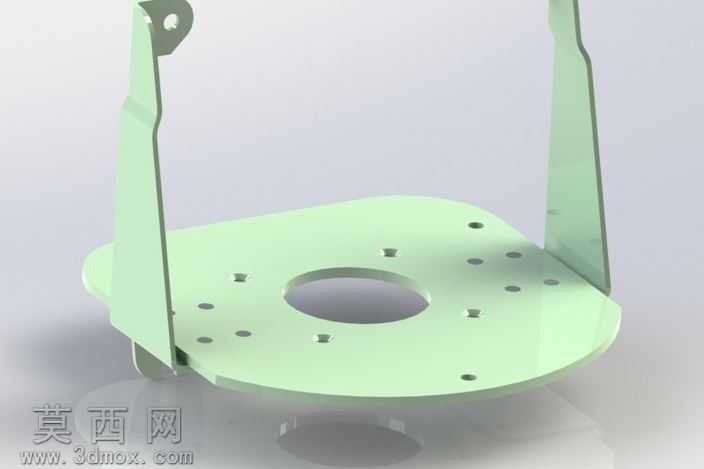

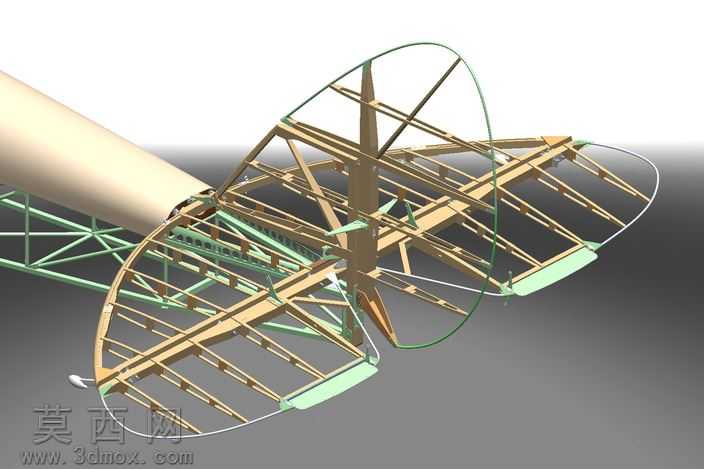

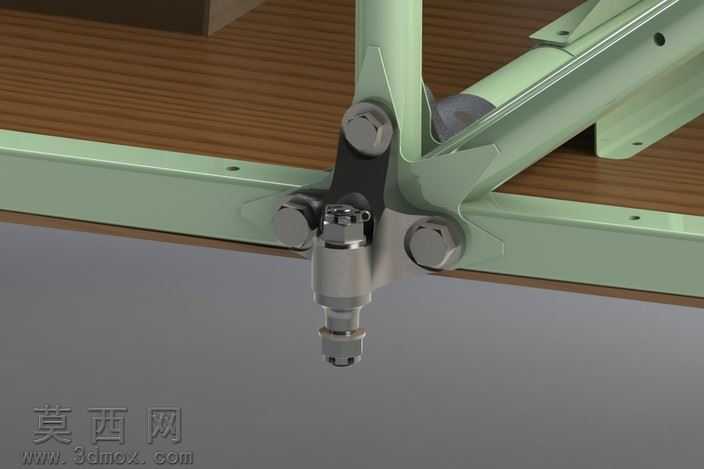

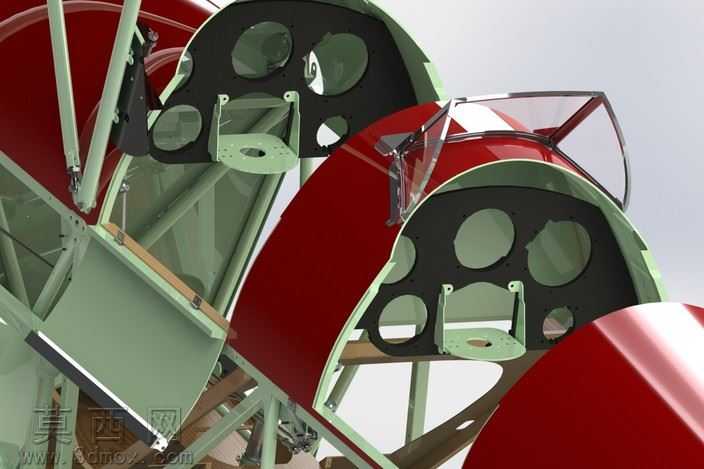

本次呈现的德哈维兰虎蛾DH82a三维模型，完整还原了这款经典双翼教练机的内部骨架构造，建模过程中严格参考了留存的原始蓝图资料，对早期双翼机的桁架式机身结构、上下翼面的张线支撑布局、木质翼肋与金属翼梁的组合形式都做了精准复刻。模型采用分层建模逻辑，首先搭建机身主承力框架，以金属管材的桁梁作为纵向主承力结构，搭配横向隔框形成机身的基础笼型骨架，还原了早期飞机开放式座舱周边的支撑结构，以及机头发动机安装位的加强框架设计，每一处杆件的连接节点都做了细节还原，清晰展现了早期航空器的铆接、张线固定的结构特征。机翼部分完整呈现了双翼机的典型结构，上下机翼均以木质翼肋沿翼梁排布形成翼面基础轮廓，翼间的支撑支柱与张紧钢索的连接点位都做了对应建模，还原了虎蛾飞机机翼略带后掠的布局特征，同时保留了机翼后缘操纵面的铰接结构细节。尾翼部分同样还原了构架式的承力结构，垂尾与平尾的骨架轮廓、操纵摇臂的连接点位都清晰可见，起落架部分还原了早期的固定式后三点起落架结构，包括橡胶缓冲轮组、支撑摇臂的结构形态都做了细致呈现。材质设置上区分了金属管材的哑光金属质感、木质翼肋的木纹质感、张线的细金属丝质感，以及机头整流罩、座舱盖部分的亮面红色涂装质感，渲染时采用柔和的侧上方打光，清晰凸显出骨架结构的层次关系，让观者可以直观了解这款经典复古双翼机的内部构造逻辑，整个建模过程针对原始资料缺失的部分做了符合同时代航空器设计逻辑的合理性补全，力求在结构还原度上贴近真实机型的原始设计状态，完整展现早期轻型双翼机的结构设计特点。
