空对空导弹三维数字模型设计

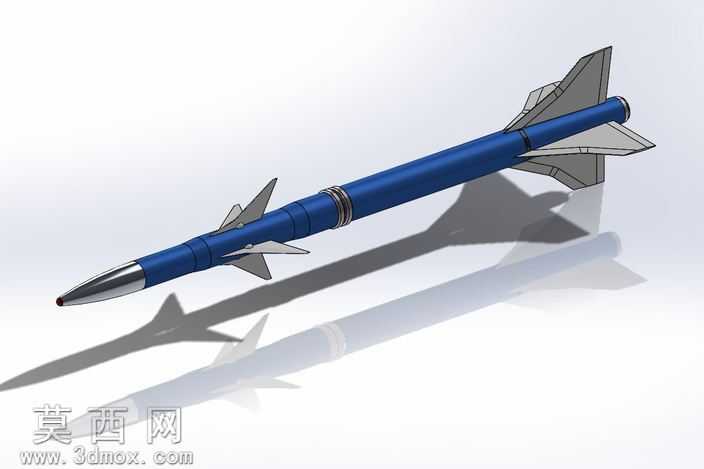

本作品为自主设计的空对空导弹三维数字模型，整体建模过程围绕真实近距空空导弹的气动布局与结构特征展开，采用SolidWorks软件完成全参数化建模，确保各部件尺寸比例协调、装配逻辑严谨。建模初期先梳理导弹的整体结构组成，从前至后依次划分为导引头舱、战斗部舱、动力舱、尾舵控制舱四个核心舱段，首先通过旋转凸台命令生成弹体主体的圆柱基础结构，弹身采用等直径圆柱搭配头部渐缩的卵形导引头设计，头部尖锐过渡段做了平滑曲率处理，还原高速飞行器的低阻外形特征。弹体中部设置两组前翼，采用切尖三角翼的气动布局，翼面通过拉伸凸台结合拔模命令生成，翼根与弹身的衔接处做了圆角过渡处理，避免应力集中的同时还原真实导弹的翼身融合特征，前翼后缘设置独立的舵面结构，通过装配约束实现舵面与弹身的转动副连接，还原导弹飞行过程中的气动控制结构。弹体尾部设置四片呈X型布局的稳定尾翼，尾翼同样采用后掠翼设计，翼面厚度从根部至翼尖逐渐减薄，边缘做锐化处理，还原高速飞行下的稳定翼面结构，尾翼与弹身的连接部位设计有环形的尾段整流结构，通过旋转命令生成环形凸台，与弹身主体做同轴配合。材质渲染阶段，弹体主体采用深蓝色哑光航空涂装材质，调整材质粗糙度参数模拟军用装备的哑光漆面质感，头部导引头采用亮银色金属材质，添加轻微的反射效果模拟金属雷达罩的表面特征，各翼面采用深灰色金属材质，调整金属度参数还原航空铝合金的材质表现，弹身中部的环形连接结构采用银灰色金属材质，添加细微的磨损纹理提升模型真实感。渲染场景采用纯白背景搭配柔和的环境光，添加定向光源模拟日光照射效果，投射出清晰的软阴影，突出弹体的轮廓结构与各部件的层次关系。设计过程中重点还原了响尾蛇系列近距空空导弹的典型气动特征，确保各翼面的安装角度、相对位置符合真实装备的布局逻辑，所有部件均采用实体建模，无破面、缺面问题，各装配体之间的配合关系完整，可直接用于结构展示、气动原理演示或相关科普场景使用，模型整体比例协调，细节表现到位，既保证了外形的辨识度，也兼顾了三维模型的结构合理性。
