橡胶加工用千度高温立式工业烤箱结构

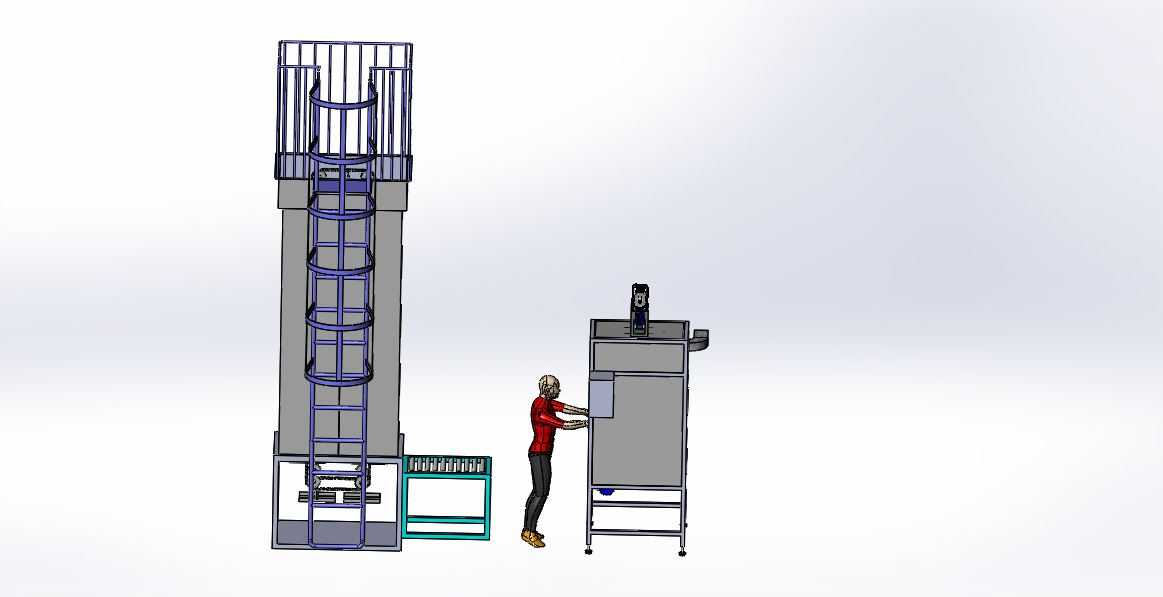

这套高温工业烤箱主要面向橡胶制品行业的二次硫化、高温定型工序设计，可实现最高1000摄氏度的作业温度，适配氟橡胶、硅橡胶等需要高温交联处理的特殊胶种加工需求，区别于常规200-300摄氏度的普通橡塑烘烤箱，其炉体结构做了针对性的耐高温强化设计。从结构布局来看，设备采用立式 tall 型炉体搭配侧置操作工位的排布，主炉体为立式长筒结构，外部设置带防护笼的直爬梯连通炉顶检修平台，方便运维人员定期检查顶部加热模组、保温层密封状态，炉体下部设置工件进出的升降接驳位，可配合车间现有辊道线完成工件的自动转运，无需额外配置大型吊装设备即可完成重型橡胶工件的上下料作业。侧置的操作控制柜集成了温度采集、加热功率调节、炉内气氛循环控制模块，柜体高度适配站立操作的人机工程要求，操作面板高度与成年操作人员肘高齐平，下部设置带脚轮的可移动置物台，可临时放置待检工件、操作工具，减少操作人员往返取件的动线长度。设计过程中优先考虑了高温工况下的结构形变控制，炉体内胆采用耐热钢焊接成型，夹层填充多层硅酸铝纤维保温棉，减少炉壁散热损失的同时，保证炉体外壁温度控制在安全接触范围内，避免车间作业人员误触烫伤。炉内设置分层置物架，可根据不同尺寸的橡胶模具、硫化工件调整层间距，顶部设置热风循环风道，保证炉腔内上下温差控制在工艺允许范围内，避免出现局部温度不足导致的橡胶硫化不完全问题。安装边界方面，主炉体的占地面积仅需2.5平方米左右，加上侧置操作柜与上下料接驳位，整体占地不超过6平方米，适配中小规模橡胶加工车间的紧凑布局需求，设备安装时仅需在地面做简单的水平找平，无需额外浇筑设备基础，接入车间三相动力电源与压缩空气气源即可完成调试投产。配套的上下料接驳台高度与炉体下部进料口齐平，辊道采用耐高温材质制作，可承接刚完成高温烘烤的工件，转运至后续冷却工序，整套结构的三维建模完整还原了设备的装配关系，包括爬梯的踏步间距、防护笼的横杆间隔、柜门的密封结构、脚轮的安装位置等细节，可直接用于设备方案评审、车间布局模拟、非标改型设计的参考基础。
