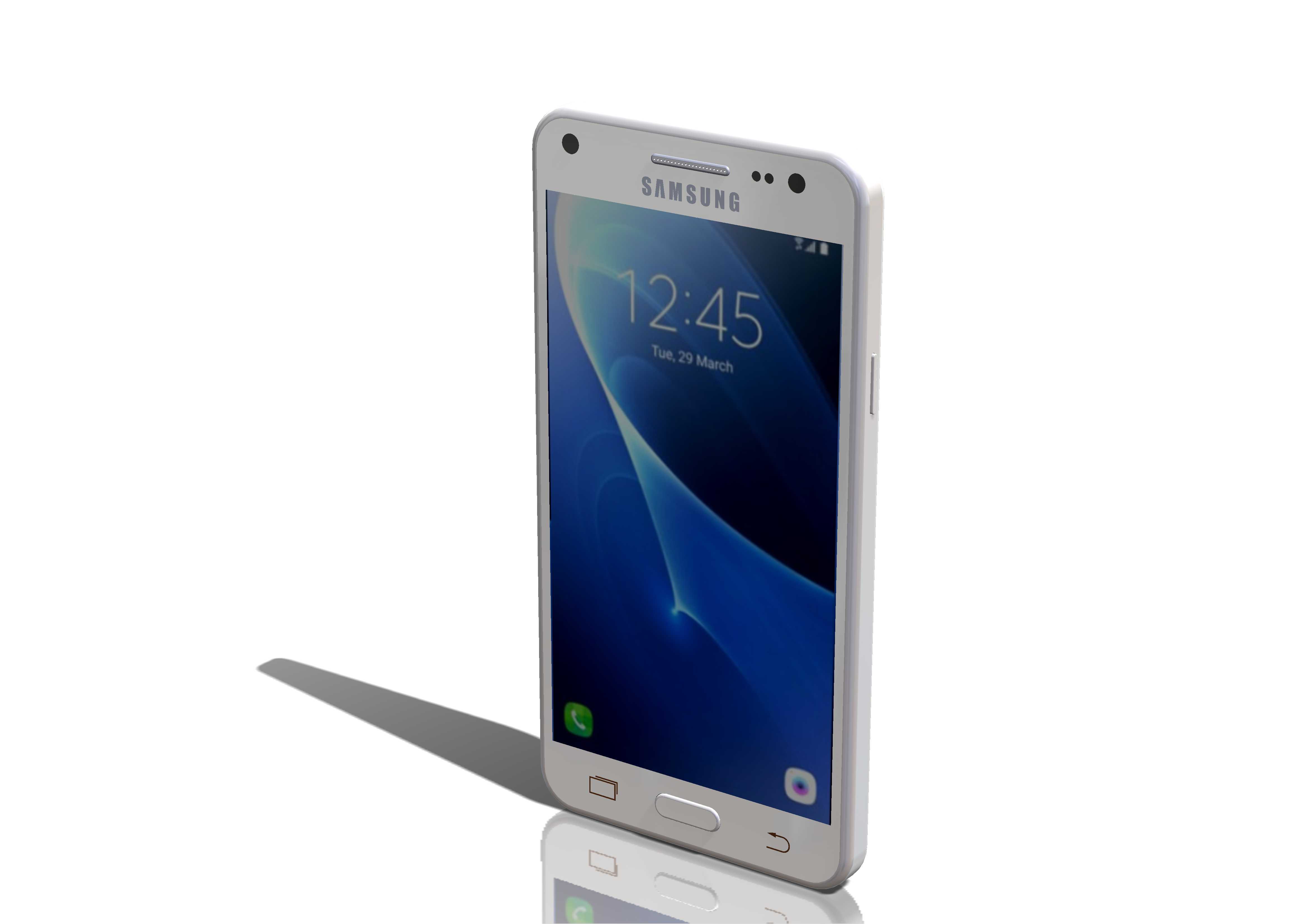

三星GALAXY J5智能手机外观结构建模

日常做消费电子类结构建模练习时，这款三星GALAXY J5的建模参考完全来自实物拆机后的实测尺寸，建模过程中特意对照自用同型号设备做了多轮校验，整体外形轮廓的还原度能满足结构展示、配件适配设计的常规需求。建模时优先保证了外轮廓的安装边界精度，机身正面的屏幕黑边宽度、听筒开槽位置、前置摄像头与光线传感器的排布间距，都严格匹配实物的装配公差范围，屏幕区域的圆角弧度、中框与前面板的衔接台阶都做了还原，方便后续做钢化膜、保护壳类配件的适配设计参考。机身侧面的按键排布做了简化处理，没有复刻按键内部的弹片结构，仅保留了外凸的按键轮廓与位置基准，对于不需要做按键内部结构仿真的场景，这种简化能有效降低模型面数，提升装配调用时的运行效率；如果需要做按键手感仿真或者内部结构堆叠设计，可以在现有基准面的基础上补充按键的限位结构、弹片安装位细节。机身背面的摄像头模组凸起高度、后盖的弧度过渡都按照实物的曲面曲率做了拟合，后盖与中框的拼接缝隙也预留了常规装配间隙，能直观体现量产机型的装配公差设计逻辑。这类手机外观模型在实际工作中应用场景很广，做手机周边配件设计时，可以直接调用模型做配合公差校验，比如保护壳的包裹深度、开孔位置对位，不需要重新测绘整机外形；做展陈用的数码产品场景搭建时，该模型的曲面精度足够支撑近景渲染需求，不需要额外重做曲面补全；另外在做手持类设备的人机工程学参考时，这款机型的机身厚度、侧边弧度的握持手感数据，也能作为同类直板智能手机的设计参考基准。建模过程中特意将前面板、中框、后盖、屏幕玻璃几个大部件做了独立实体拆分，方便后续做材质赋予、爆炸图制作，也能支持不同配色版本的快速修改调整，不需要重新拆分曲面。需要注意的是，该模型没有做内部主板、电池、排线等结构，仅保留了外观装配面的所有特征，适合用于外观展示、配件适配、场景搭建类的工作需求，如果需要做整机的结构堆叠仿真，还需要补充内部元器件的布局模型。
