户外自治站点通信中继塔结构设计

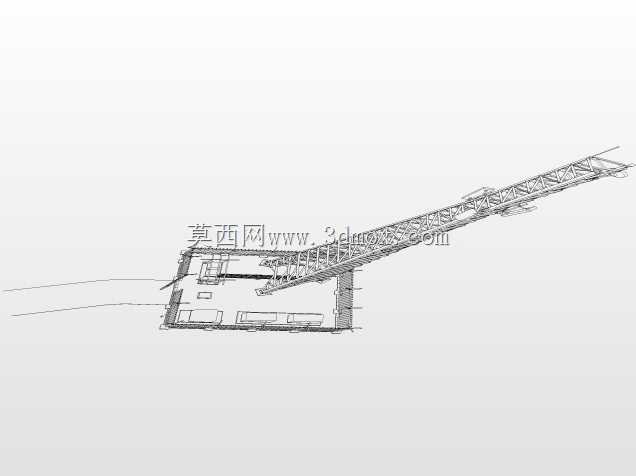

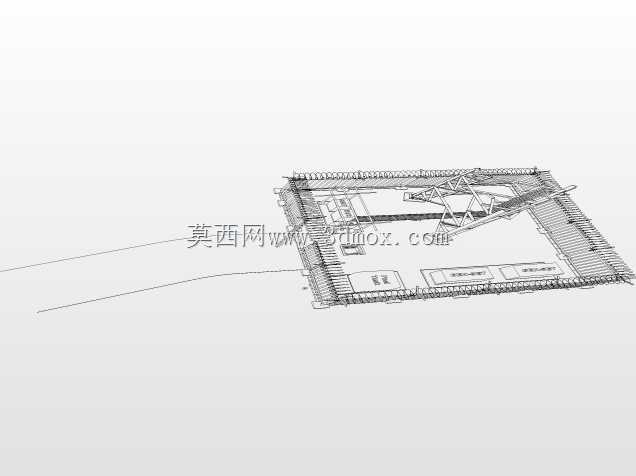

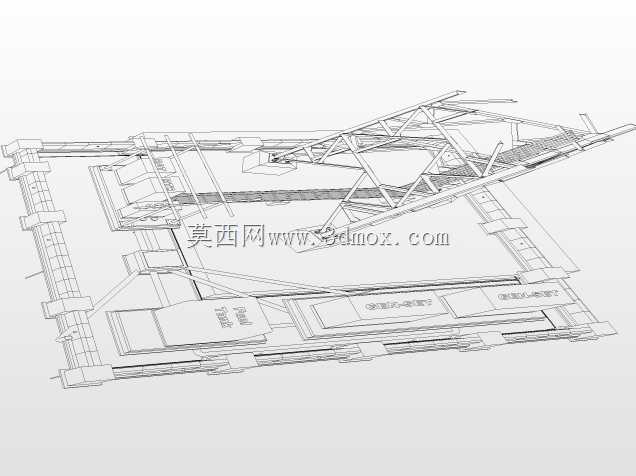

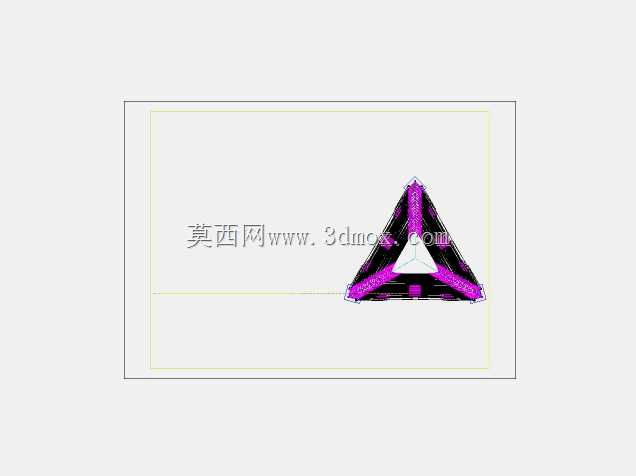

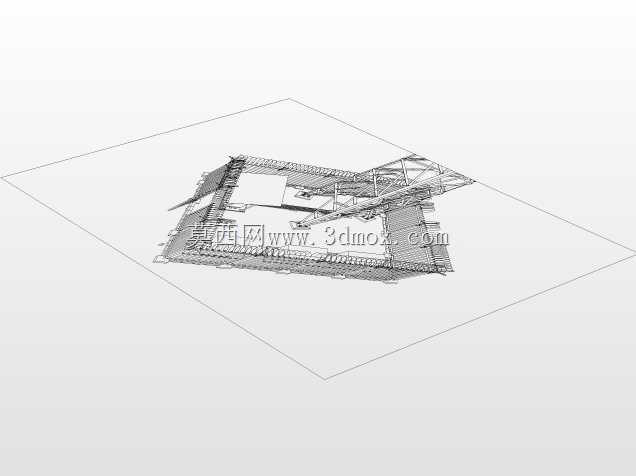

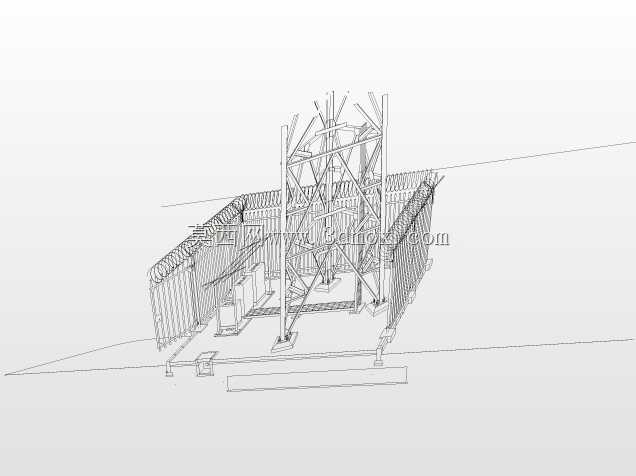

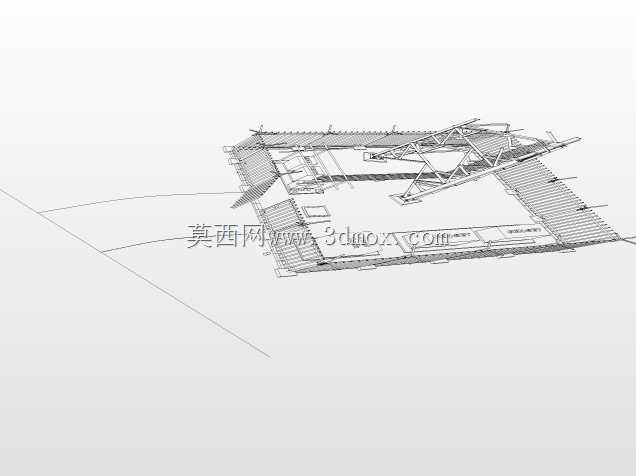

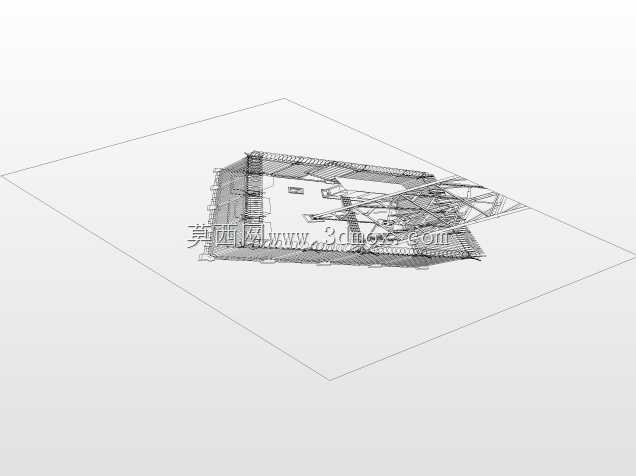

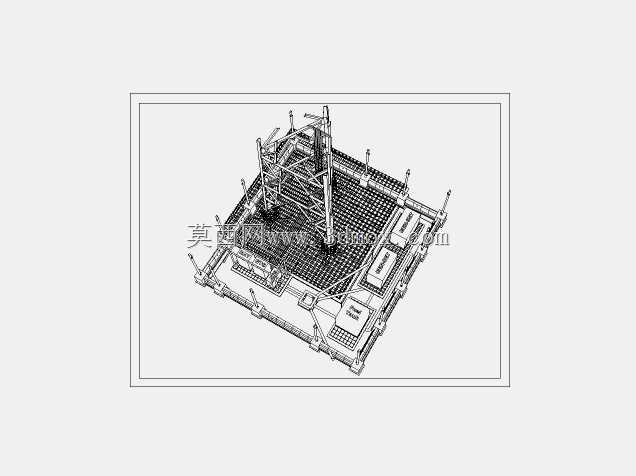

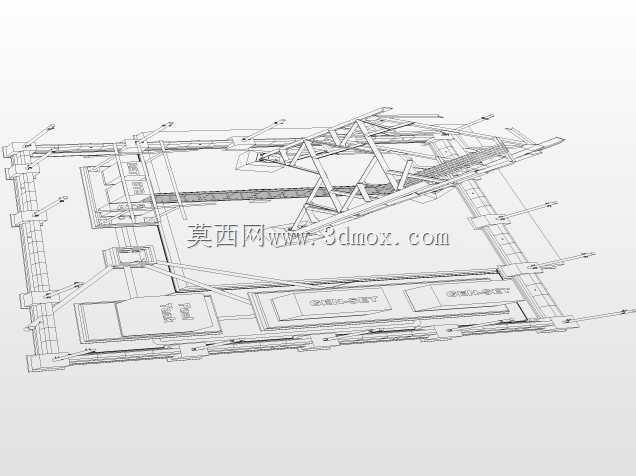

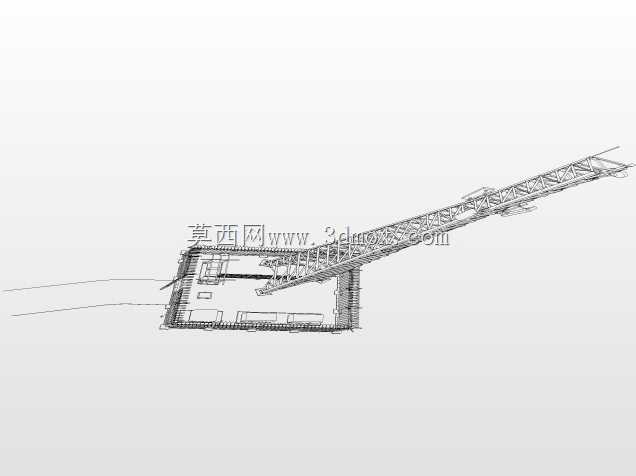

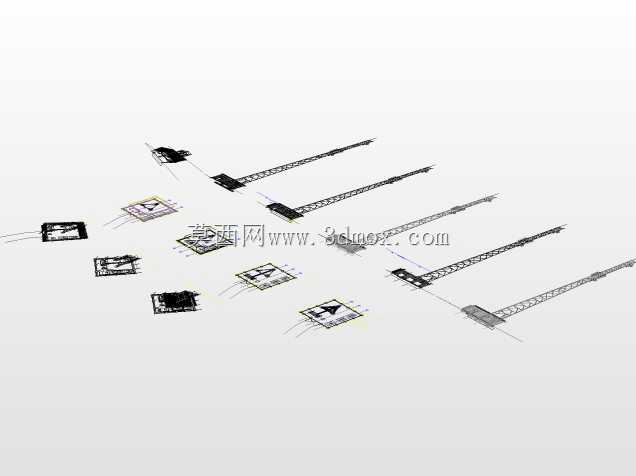

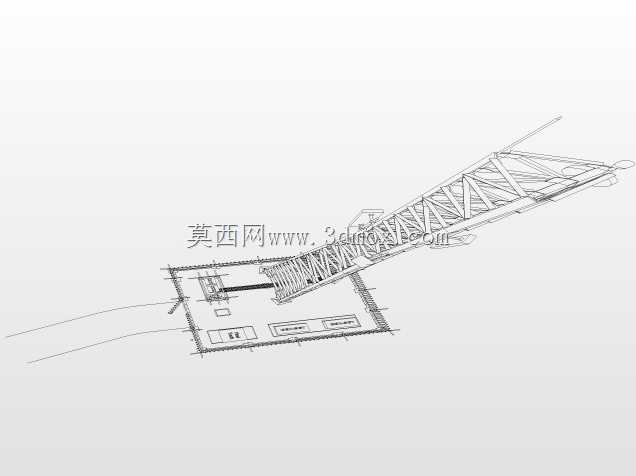

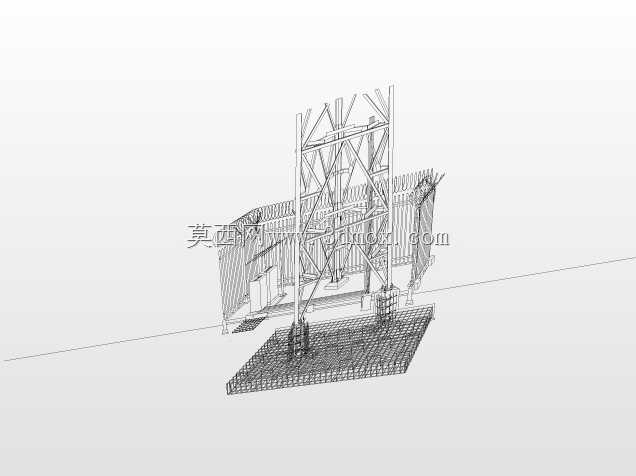

这类通信中继塔主要部署在受保护的自治站点区域，承担区域内通信信号中继转发的核心功能，解决偏远或封闭站点内通信信号覆盖不足、传输链路中断的问题，保障站点内各类通信终端、传感设备的信号稳定传输，支撑站点日常运维、应急通信的链路畅通。从结构设计来看，塔体采用桁架式塔架结构，整体受力均匀，能够适配户外复杂的风载、雨雪荷载工况，塔架主材选用型钢拼接，节点处采用螺栓连接搭配焊接补强，既保证现场安装的便捷性，也能长期抵御户外环境的腐蚀与结构疲劳。塔体上部预留了通信天线、信号放大模块的安装位，安装平台设置了防护围栏，方便后期运维人员登塔检修设备，平台尺寸根据常规通信设备的安装间距设计，预留足够的布线空间与设备散热间隙，馈线沿塔架内侧预设的走线架固定，避免外露馈线受外力破坏或长期风化老化。塔体底部设计了独立的混凝土基础安装接口，地脚螺栓的排布间距匹配常规站点的基础浇筑规范，安装时可直接与预制基础对接，无需额外进行塔底结构改造，塔体总高度根据站点的信号覆盖半径计算确定，保证信号发射角度无遮挡，覆盖范围完全覆盖站点全域及周边必要的作业区域。设计过程中重点考虑了塔体的抗倾覆性能，通过调整塔架截面的锥度，在控制整体钢材用量的前提下，将塔体的风阻系数降到合理区间，不同高度段的型材规格根据受力计算结果逐级调整，下部结构型材壁厚更大，承担整体塔体的承重与水平荷载，上部结构适当降低型材规格，减轻塔体顶部重量，降低风载对塔体根部的弯矩影响。塔体侧面设置了爬梯，爬梯步距符合高空作业的安全规范，每隔一段距离设置休息平台与安全护笼，保障运维人员登塔作业的安全，爬梯与塔架主体采用可拆卸连接，运输过程中可拆分打包，降低运输体积，现场安装时只需通过螺栓即可完成爬梯与塔体的固定。塔体上还预留了警示标识的安装位，可根据站点要求安装航空警示灯、高压警示标识等附属设施，满足不同场景的合规性要求，所有外露钢结构件都做了热镀锌防腐处理，适配户外高湿、温差大的使用环境，延长结构整体的使用寿命，减少后期的防腐维护工作量。
