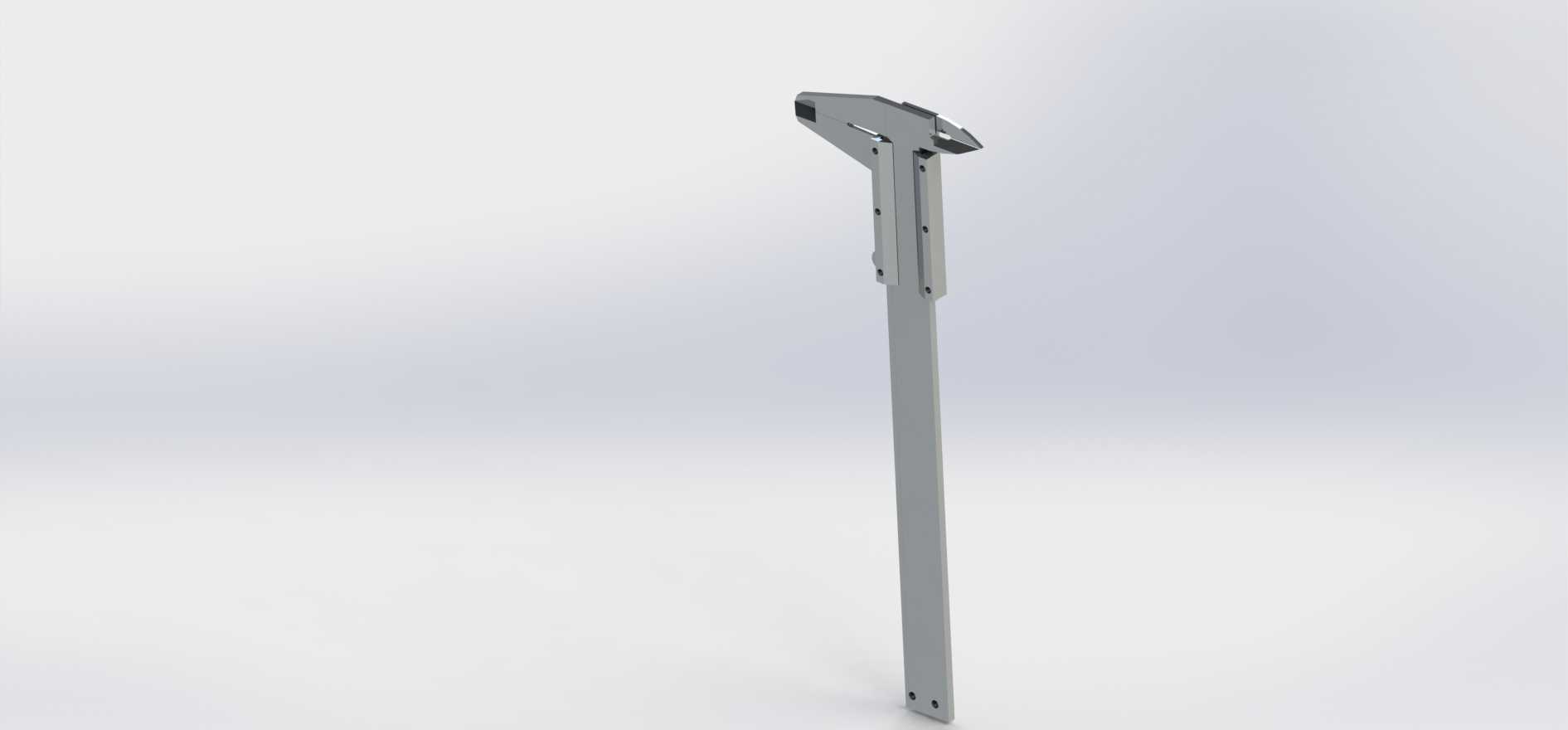

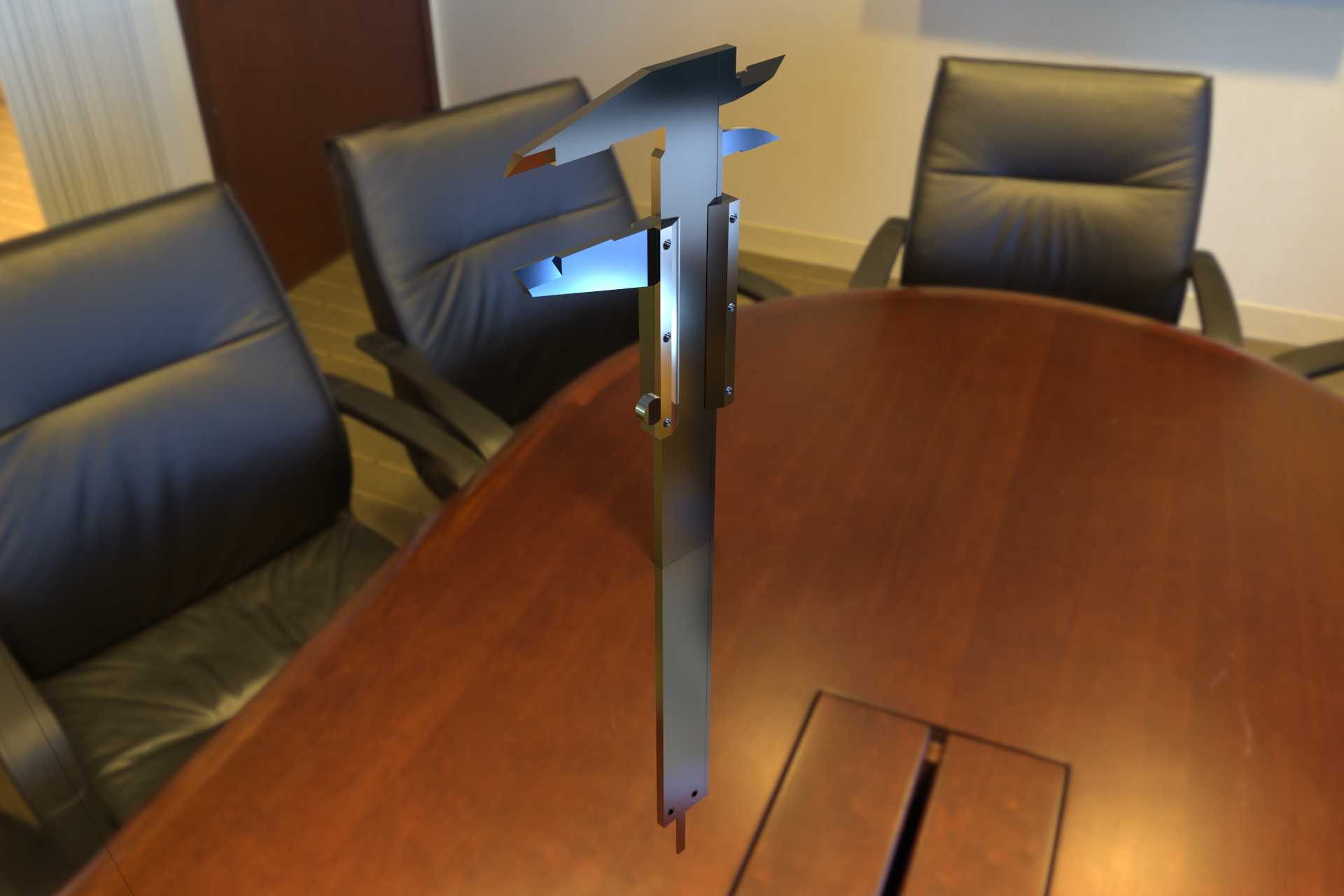

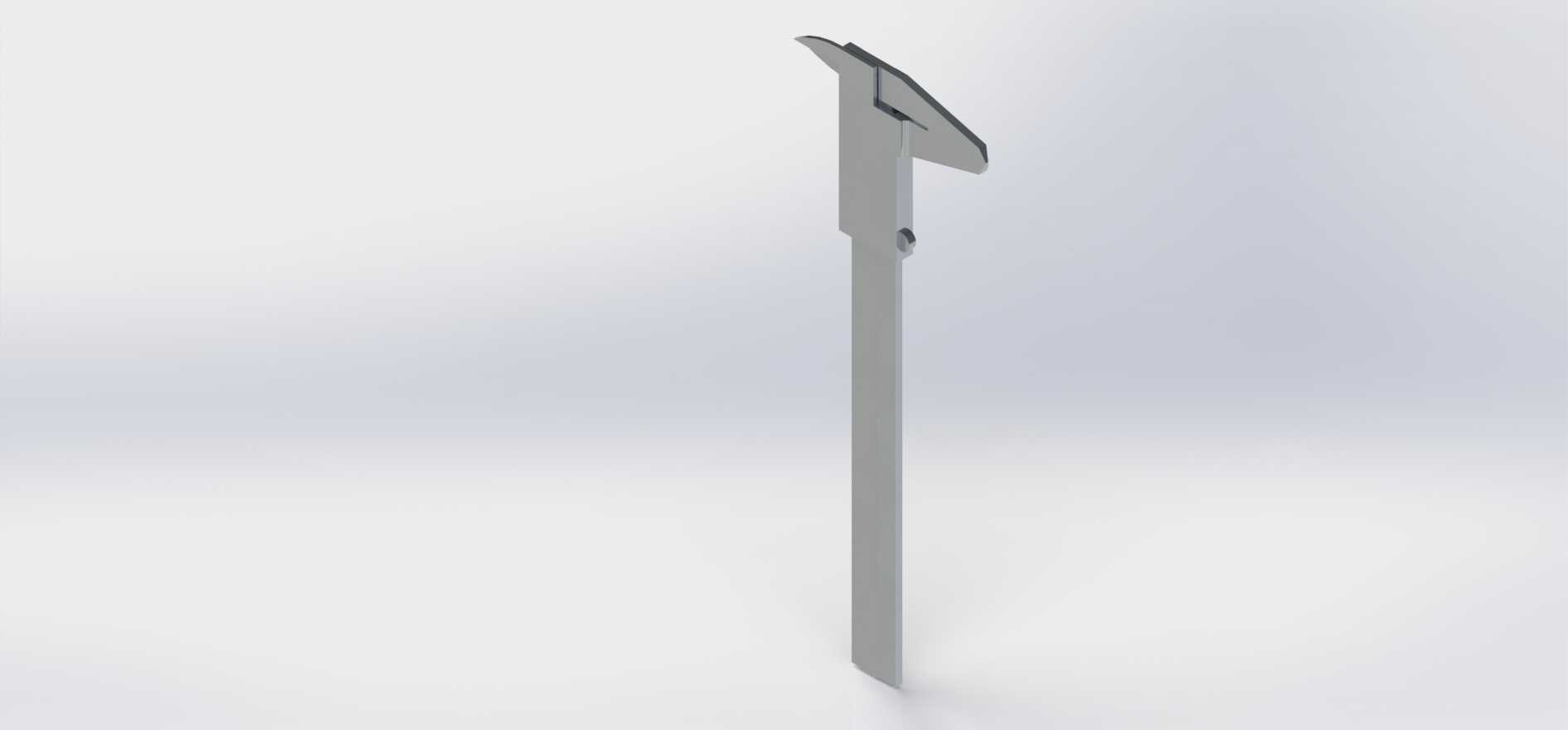

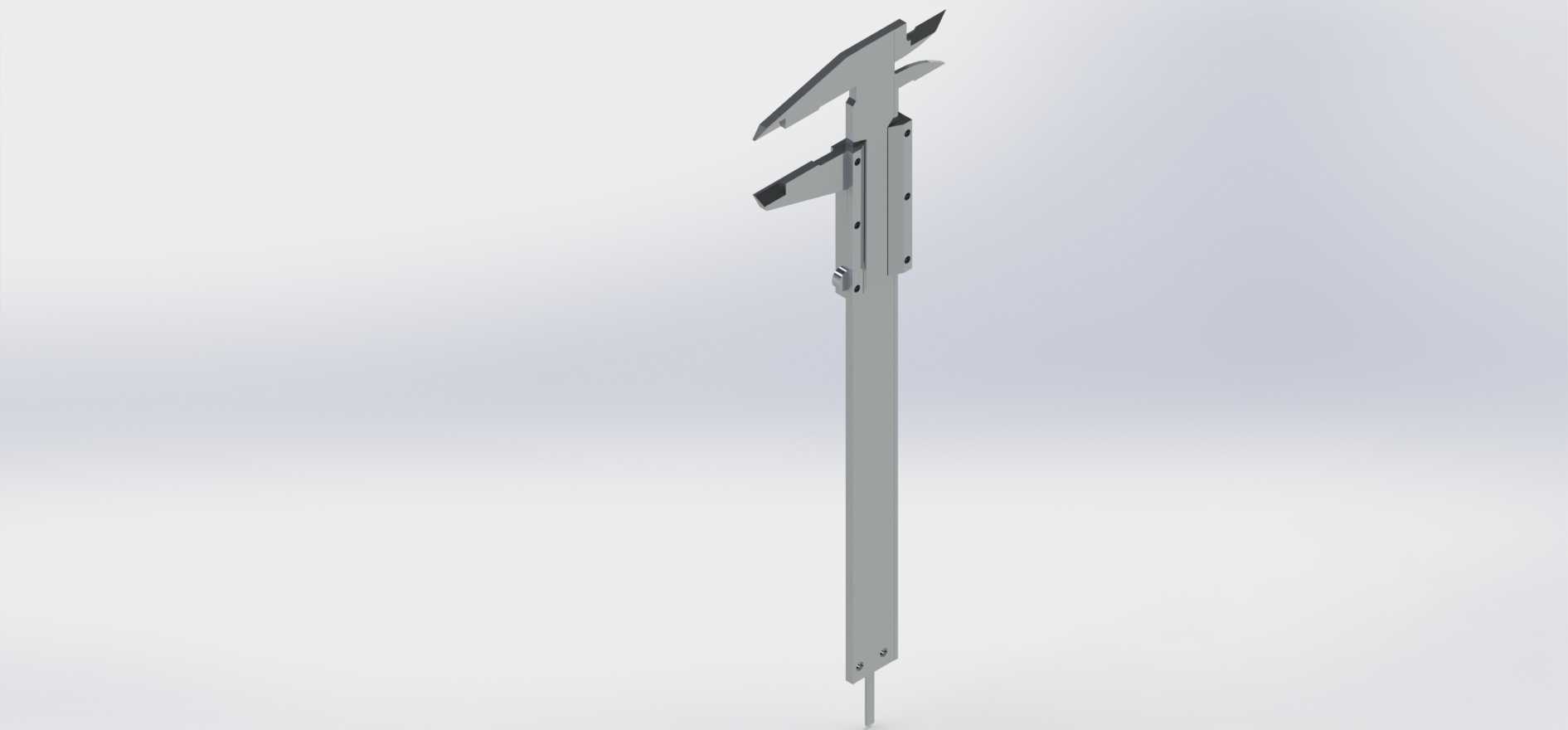

机械式游标测量卡尺结构设计

这款机械式游标卡尺是机械加工、质检环节最常用的接触式长度测量器具，日常在金工车间的工序间检测、来料尺寸核验、工装夹具调装场景中使用频率极高，相比千分尺它的测量量程覆盖更宽，能完成工件内外径、台阶差、深度尺寸的多参数测量，不需要频繁更换测头就能完成常规尺寸的快速核验，适配绝大多数中小尺寸机加工零件的现场检测需求。从结构设计逻辑来看，整体采用主尺加滑动游标的经典机械结构，主尺尺身做了淬硬处理保证长期使用的刻度耐磨性，滑动游标和主尺的配合间隙通过侧边的锁紧螺钉调节，既保证滑动时无卡滞，又能在锁定位置后避免测量值偏移，测爪部分做了内外测量面的区分，内测量爪采用窄边设计适配小尺寸内孔的内径测量，外测量爪做了平面度研磨保证贴合被测工件表面时无间隙，深度测杆集成在主尺尾端，和主尺基准面保持齐平，测量盲孔、台阶深度时不会因为基准错位产生测量误差。实际使用中不需要外接电源，完全依靠机械结构实现读数，在车间油污、切削液飞溅的恶劣工况下也能稳定工作，不会因为电子元件受潮、受油污污染出现读数跳变的问题，对一线操作工人的使用门槛极低，只需要掌握游标读数规则就能快速上手，日常维护只需要定期清洁配合面、涂抹少量防锈油即可，不需要复杂的校准流程就能保证测量精度稳定。从安装和使用边界来看，这款卡尺的整体握持尺寸适配单手操作，主尺厚度控制在合理范围，长时间手持测量不会产生过重的负重感，测爪的开合行程覆盖常规0到150毫米的测量量程，能满足绝大多数普通机加工零件的测量需求，滑动游标上的锁紧装置可以在测量完成后固定读数位置，方便操作人员在视线不佳的工位完成测量后拿到光线充足的位置读数，避免现场读数产生的视差误差。结构设计上规避了传统卡尺容易出现的测爪磨损、游标晃动问题，主尺和游标的配合导轨做了限位设计，滑动过程中不会出现侧向偏移，保证测量时测爪和被测面始终保持垂直，减少因为测量姿态不对产生的人为误差，内外测量面的倒角处理也避免了测量软质工件时刮伤工件表面，适配铝件、铜件等易刮伤材质的尺寸检测需求。
