汽车转向节联合连接结构三维设计

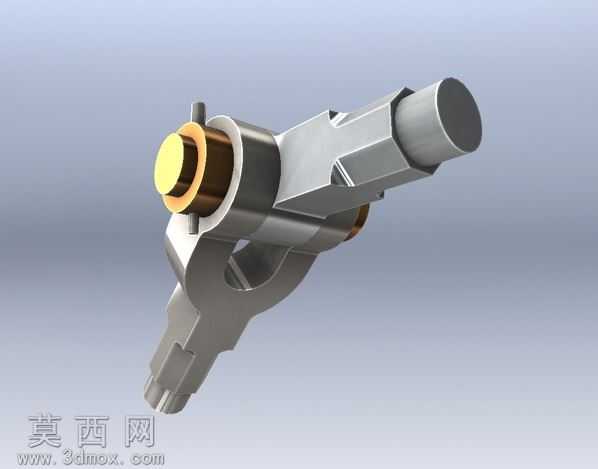

本作品为汽车转向系统中的转向节联合连接结构三维模型，建模过程中严格遵循汽车底盘零部件的实际工程尺寸比例，在三维建模软件中先完成主体基体的草绘轮廓搭建，通过拉伸、切除、旋转等基础特征命令构建出转向节的主销安装臂、转向拉杆连接座、轮毂轴颈等核心结构的基础形态，针对结构上的过渡圆角、安装倒角、配合止口等细节特征，采用倒角、圆角、扫描切除等命令逐一还原，保证各安装位的尺寸精度符合实际装配要求。材质渲染阶段，针对不同功能部位匹配对应材质属性：主体承载结构赋予铸钢材质，调整金属粗糙度、反射参数还原铸钢件哑光带细微金属质感的表面效果；衬套配合部位赋予铜合金材质，调整高光与金属色泽参数还原铜套的暖金色金属质感；轴端密封与限位部位赋予硬质合金材质，通过调整环境光遮蔽参数，凸显不同部件的装配层次与材质区分，渲染时采用柔和的工业产品展示光源，从斜上方45度打光，搭配弱阴影效果，清晰呈现结构的凹凸转折与装配关系。结构设计上，该转向节联合结构整合了主销铰接位、转向臂连接位、轮毂支撑位三个核心功能区域，主销安装孔预留了衬套压装的配合余量，孔壁设计有润滑油槽的凹陷结构，转向臂连接端设计有锥面配合结构与锁紧螺纹位，轮毂轴颈部位设计有阶梯轴结构用于匹配轮毂轴承的安装定位，各受力部位做了加厚过渡处理，避免应力集中问题。设计思路围绕转向节实际承载与转向功能展开，在保证结构强度满足转向受力要求的前提下，对非承载部位做了合理的轻量化挖槽设计，既还原了真实零部件的工程设计逻辑，也通过清晰的结构拆分展示了转向节联合部件的装配关系，可用于汽车底盘结构教学、转向系统原理演示以及相关零部件的设计参考。
