卧式砂带打磨设备结构设计

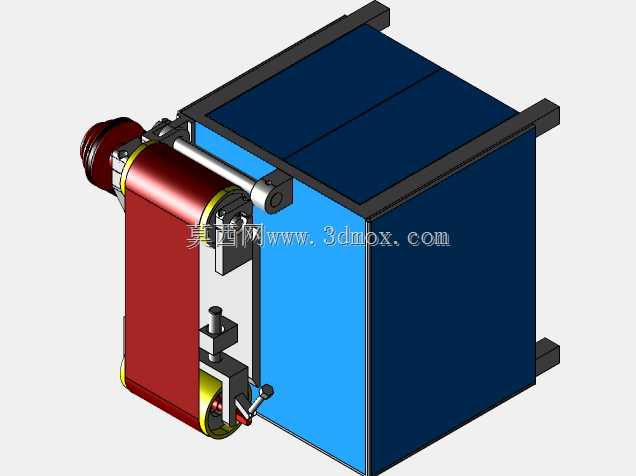

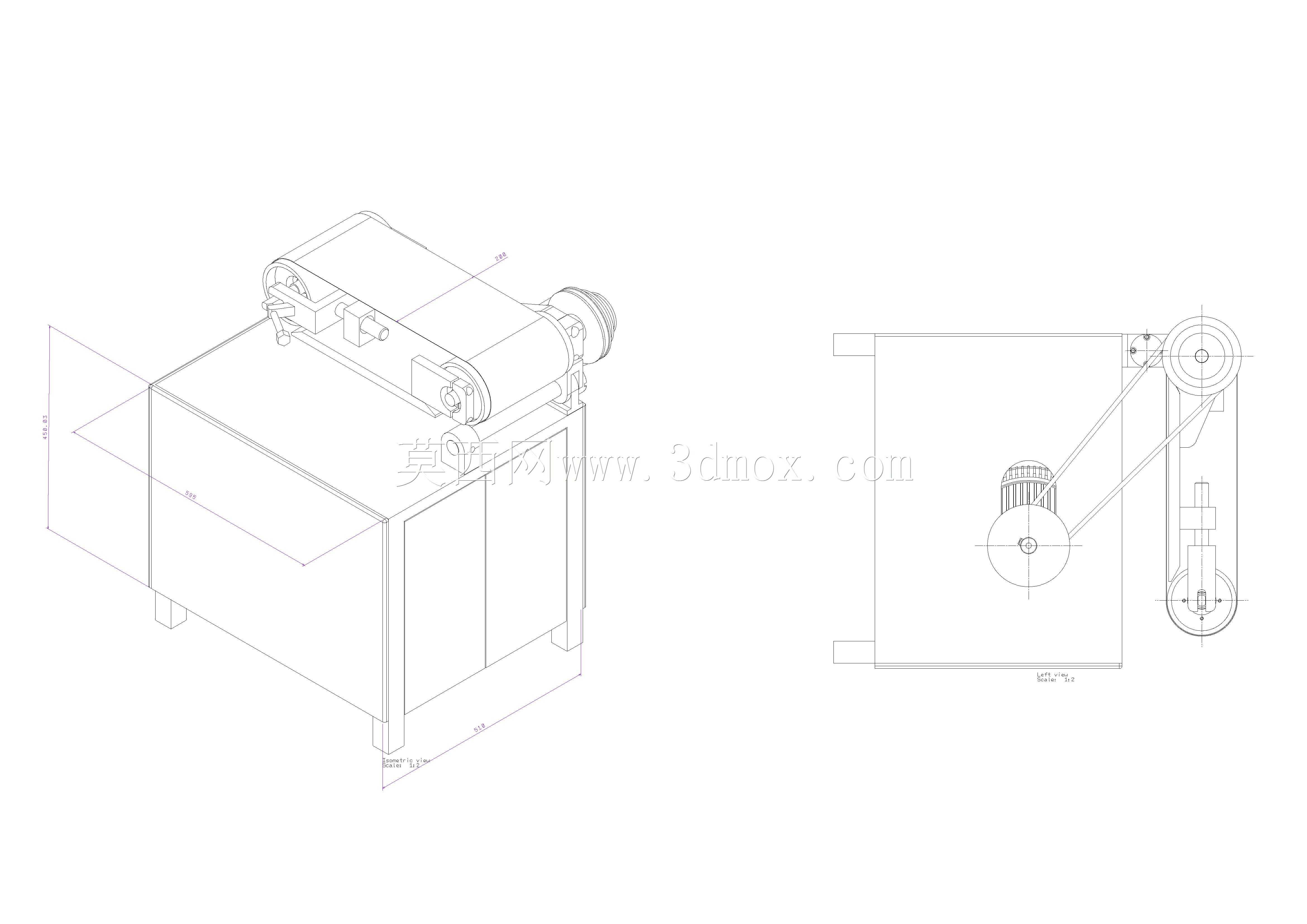

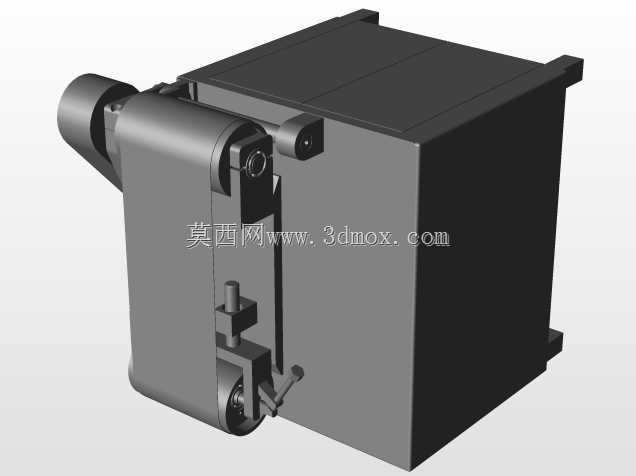

这款卧式砂带打磨设备的三维结构，完全围绕小型五金加工车间的日常打磨需求搭建，没有冗余的装饰性结构，每一处设计都对应实际加工中的操作痛点。设备采用下置箱体式基座，箱体采用薄钢板折弯焊接成型，内部预留了电机安装位与皮带张紧调节空间，基座底部四个角预留了地脚螺栓安装孔，可直接固定在车间水泥工作台或独立支架上，整体安装占地宽度约700mm、深度约500mm，高度约650mm，不需要额外预留过大的操作空间，适配多数小型加工工位的布局要求。

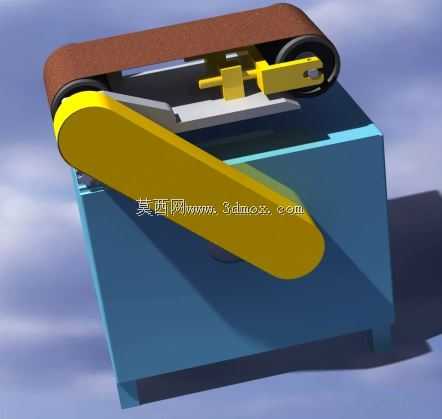

从功能实现逻辑来看，设备采用双轮驱动砂带的布局，主动轮与从动轮分别布置在基座上方的悬臂支架两端，砂带张紧结构集成在从动轮侧的支架上，通过调节螺栓即可快速调整砂带张紧度，更换不同目数砂带时不需要拆解主体结构，单人操作即可在3分钟内完成砂带更换。传动部分采用三角带将电机输出动力传递至主动轮轴，皮带轮外侧设置了半封闭防护罩，避免打磨碎屑溅入传动区域造成皮带磨损，同时也能防止操作时衣物卷入传动结构，符合车间设备的安全操作要求。

实际应用场景中，这款设备可完成小型五金件的飞边打磨、焊缝磨平、金属表面除锈、非金属件的毛边修整等作业，砂带工作面水平布置，操作人员可手持工件靠在砂带工作面完成磨削，也可借助支架上的靠位附件完成固定角度的斜面打磨。设计时特意将电机安装在箱体内部，一方面降低了设备整体重心，打磨过程中设备不会因为砂带高速运转产生明显晃动，另一方面箱体可以阻隔电机运转产生的部分噪音，改善车间操作环境。

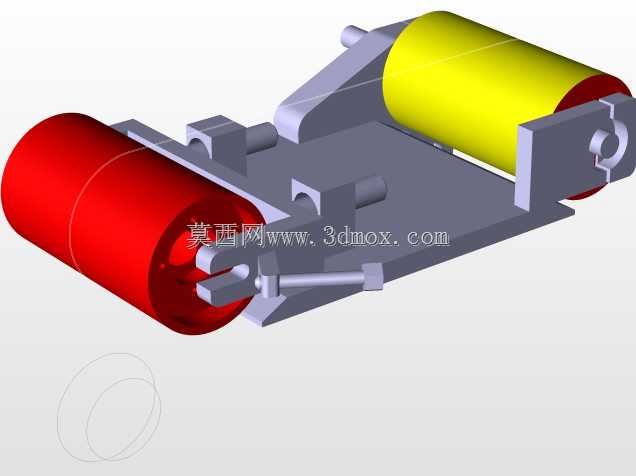

结构细节上，主动轮与从动轮的轮面都做了中高处理，避免砂带高速运转时出现跑偏掉带的问题，轮体外侧包覆橡胶层，增大与砂带背面的摩擦力，防止砂带在大磨削力工况下出现打滑。基座箱体的侧面预留了散热通风孔，电机长时间运转产生的热量可以及时排出，箱体正面开设了检修口，日常维护时不需要掀开顶部的工作平台，即可完成内部皮带松紧调整、电机接线检查等操作。工作平台与砂带工作面的间隙控制在5mm以内，打磨小型工件时不会出现工件卡入间隙的问题，平台表面做了平整处理，可临时放置待加工工件，减少操作人员反复取件的动作幅度。
