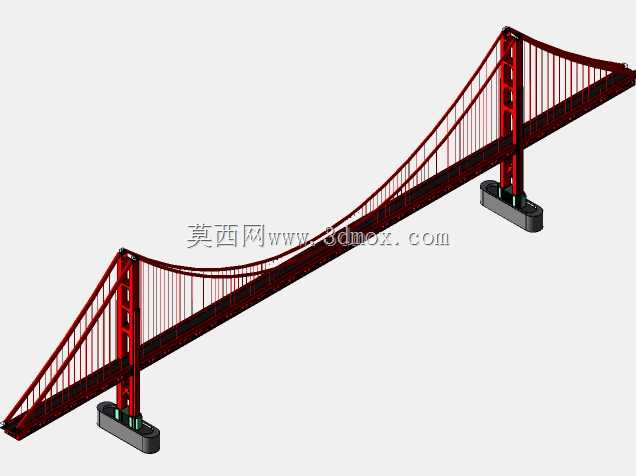

悬索结构跨江交通桥梁三维设计

该悬索桥结构设计主要面向城市跨江、跨峡谷干线交通场景，可承担机动车、非机动车及行人的跨域通行功能，在大跨度交通基建场景中，这类悬索结构能够依托主缆的抗拉特性，实现数百米级的单跨跨越能力，避免在水域或峡谷中部设置过多桥墩，降低深水基础施工、峡谷作业的工程难度与通航干扰。从结构功能特性来看，整体采用双塔单跨悬索布局，两座门式桥塔作为主要竖向承重构件，承担主缆传递的全部竖向荷载与水平分力，桥塔底部与重力式桥墩刚性连接，桥墩采用大截面沉箱式结构，可适配深水区域的水流冲击与软土地基承载需求，安装边界需预留桥墩基础的水下施工作业面，同时保证桥塔高度满足通航净空、桥面通行限界的双重要求。设计过程中优先梳理传力路径：桥面荷载通过垂直布置的吊索均匀传递至两根主承重缆索，主缆两端通过锚碇结构固定于两岸岩体或重力式锚块，形成自平衡的受力体系，避免桥塔承受过大的偏心弯矩。建模阶段对桥塔的桁架式加劲结构做了细节还原，桥塔立柱采用箱型截面钢结构，横向设置多道横联保证塔架的侧向稳定性，抵御横向风荷载与地震作用下的形变；主缆采用平行钢丝束的等效建模方式，吊索按等间距排布，保证桥面荷载的均匀传递，桥面系采用钢桁架加劲梁结构，提升大跨度桥面的整体刚度，降低车辆通行时的竖向挠度与风致振动风险。外形尺寸层面，单跨主跨长度适配中等宽度通航河道需求，桥塔高度根据主缆垂跨比设定，垂跨比控制在常规悬索桥合理区间内，既保证主缆受力效率，也控制桥塔的建设高度与材料用量；桥面宽度可根据通行车道数调整，两侧预留检修通道与护栏安装空间，桥墩入水深度根据航道常水位、洪水位及冲刷深度设定，保证基础埋深满足抗倾覆、抗滑移要求。这类结构在实际工程应用中，还需结合桥址区域的风场数据、地质勘察结果调整构件截面参数，建模时预留的参数化接口可快速调整主跨长度、桥塔高度、缆索直径等核心参数，适配不同跨度、不同荷载等级的桥梁设计需求，为后续的结构有限元分析、施工工序模拟提供精准的三维几何基础。
