阶梯式定位安装数控铣削加工零件

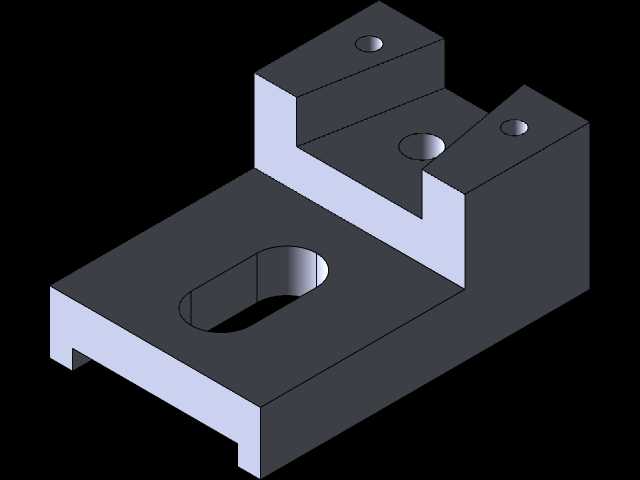

　　该零件属于机加工领域常用的定位安装类构件，主要应用在中小型工装夹具的工位定位、非标自动化设备的载具固定、小型检测台的工件承托场景中，日常多作为辅助定位构件搭配立式加工中心、小型数控铣床的工装台使用，也可在半自动装配工位上作为工件的侧向定位支撑件，承担工件装夹过程中的位置限定、承载分力作用。从结构设计逻辑来看，零件整体采用阶梯式L型布局，底部为带长圆形安装腰孔的水平承托板，腰孔的设计预留了±5mm的安装调节余量，可适配不同孔距的安装基面，避免加工孔位公差导致的装配卡滞问题，底部承托板的下边缘设置有两处对称的让位缺口，可避开安装台面上的凸起定位销、排屑槽棱边，保证零件安装后基面完全贴合，无悬空翘曲问题。上部为两级阶梯式的垂直立板结构，

　　第一级立板高度较低，板面开设一处圆形通孔，用于穿装锁紧螺钉实现上部工件的压紧固定，第二级立板分为左右两个对称的三角加强式支耳，每个支耳上各开设一处同轴的圆形安装孔，可穿装定位销实现上部装夹工件的销孔定位，两个支耳中间预留的让位槽可避开工件下部的凸起结构，保证工件装夹时完全贴合定位面，无干涉错位。设计过程中充分考虑了铣削加工的工艺可行性，所有垂直板面与水平板面的交接处均设置了合理的内圆角，避免铣削加工时刀具清角的工艺难点，同时所有外露棱边均做了微小倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或工件表面。零件的外形尺寸控制在小型工装适配范围内，水平方向总长度不超过120mm，垂直方向总高度不超过80mm，

　　安装基面的宽度控制在60mm以内，可直接安装在标准T型槽工装台的相邻槽位之间，不需要额外加装过渡连接板。从受力角度分析，立板与底板交接处采用了大圆角过渡结构，可分散工件装夹时产生的侧向弯矩，避免长期受力出现应力集中导致的板件变形，三个安装孔的孔位公差均按照H7级精度设计，可满足常规工装定位的重复装夹精度要求，腰型安装孔的孔边距预留了足够的螺钉锁紧空间，使用M6内六角螺钉即可完成零件的基面固定，不需要额外加工沉头孔位。实际使用过程中，该零件可成对对称布置在工装台面上，作为条形工件的两端定位支撑，也可单个使用作为小型工件的侧向定位挡块，上部的两个支耳孔可加装快卸销，实现工件的快速装夹拆卸，适配小批量多品种的柔性加工场景，

　　中间的让位槽可兼容带底部凸台的异形工件装夹，不需要额外定制专用定位块，能有效降低工装制造成本，缩短生产准备周期。零件的所有加工面均采用一次装夹铣削成型，可保证各定位面之间的垂直度、平行度公差控制在0.02mm以内，满足常规机加工、装配工位的定位精度要求，不需要后续的磨削工序即可直接投入使用。
